Циркуляционный насос - единственный потребитель в доме, без которого система отопления перестаёт работать за 10-15 минут. Если пропадёт свет, насос остановится, и в зависимости от типа котла последствия будут от дискомфорта до разрушения оборудования.
Короткий ответ
Для циркуляционного насоса мощностью 100 Вт нужен ИБП мощностью не менее 500 ВА (400-500 Вт) с чистым синусом. Время автономии от внешнего AGM 100 А·ч - около 10 часов. Обычный компьютерный ИБП не подходит.
Коротко
- Пусковой ток насоса в 3-8 раз выше номинального, поэтому мощность ИБП берут с запасом x5.
- ИБП должен выдавать чистый синус, иначе двигатель перегревается, а газовый котел не зажигает горелку.
- Для твердотопливного котла отсутствие циркуляции ведёт к закипанию воды и разрушению котла за 10-15 минут.
- Встроенного аккумулятора хватает на 20 минут, для часов работы нужен внешний AGM.
Почему ИБП нужен именно для насоса, а не для всего дома
Циркуляционный насос - одна из немногих нагрузок, которая критична для отопления. Газовый котел без питания насоса работает 20-30 минут, потом отключается по защите от перегрева контура. Твердотопливный котел без циркуляции разрушается: закипание воды, резкий рост давления, разрыв поверхностей нагрева. По данным Госпромнадзора, при критическом давлении происходит выброс пара и пароводяной смеси, что может разрушить несущие конструкции здания.
Опасность
Твердотопливный котел без циркуляции за 10-15 минут закипает. Давление рвет трубы и котел. ИБП для насоса - не комфорт, а безопасность.
Какая мощность ИБП: расчёт пусковой мощности насоса
Номинальная мощность типичного циркуляционного насоса - 75-150 Вт. Примеры: Wilo Star-RS 25/6 - 99 Вт, Джилекс Циркуль 25/80 - до 245 Вт в разных режимах. Пусковой ток асинхронного двигателя превышает номинальный в 3-8 раз. Практическое правило: мощность ИБП = номинальная мощность насоса x 5.
| Модель | Номинальная мощность, Вт | Мощность ИБП (x5), Вт | Рекомендуемый ИБП, ВА |
|---|---|---|---|
| Wilo Star-RS 25/6 | 99 | 495 | 500-600 |
| Джилекс Циркуль 25/80 (режим 1) | 135 | 675 | 800 |
| Джилекс Циркуль 25/80 (режим 3) | 245 | 1225 | 1500 |
| Вихрь Проф ЦН-25-6 | 90 | 450 | 500 |
| Making Oasis C 25/4 | 72 | 360 | 400 |
Если не знаете точную мощность насоса, берите ИБП на 800-1000 ВА - этого хватит для 90% бытовых циркуляционных насосов.
Форма выходного напряжения: почему нужен чистый синус
Обычный компьютерный ИБП выдаёт ступенчатый сигнал (аппроксимированный синус). Двигатель насоса на таком сигнале работает нестабильно, перегревается, может не стартовать. Газовый котел на неправильном синусе не зажигает горелку или отключается по защите. Чистая синусоида предотвращает перегрев двигателей и обеспечивает стабильную работу чувствительной техники.
ИБП on-line (двойное преобразование) гарантирует правильный синус в любых условиях. Даже при сильных искажениях сети на выходе всегда чистая синусоида.
Фазозависимость газовых котлов и требования к подключению
Газовые котлы очень чувствительны к фазировке: фаза должна быть на L, ноль на N. При неправильной фазировке котел выдаёт ошибку «Невозможно зажечь горелку» или часто отключается. Некоторые ИБП во время переключения на батарею меняют местами фазу и ноль. Это приводит к тому, что котел перестаёт работать. Контроль фазы - обязательный параметр ИБП для газового котла. Подробнее о выборе ИБП для газового котла читайте в статье ИБП для газового котла.
Расчёт времени автономии: от теории к практике
Базовая формула: Вт·ч батареи = потребление (Вт) x желаемые часы работы / КПД инвертора. КПД инвертора обычно 85-95%, для расчёта берём 0.85. Пример: насос 100 Вт, хотим 4 часа работы: (100 x 4) / 0.85 = 470 Вт·ч нужно. О выборе аккумулятора для ИБП читайте в статье Аккумулятор для ИБП котла.
| Насос 100 Вт, 2 часа | 235 Вт·ч (19.6 А·ч при 12 В) |
| Насос 100 Вт, 4 часа | 470 Вт·ч (39 А·ч при 12 В) |
| Насос 150 Вт, 6 часов | 1059 Вт·ч (88 А·ч при 12 В) |
| Насос 200 Вт, 8 часов | 1882 Вт·ч (157 А·ч при 12 В) |
Встроенные аккумуляторы в ИБП обычно имеют ёмкость 50-100 Вт·ч - этого хватает на 20-30 минут работы насоса. Для часов автономии нужен внешний AGM аккумулятор.
AGM VRLA
Герметичный необслуживаемый свинцово-кислотный аккумулятор с абсорбированным электролитом. Почему именно AGM: не требует обслуживания, выдерживает глубокие разряды (до 50% DOD), имеет низкий саморазряд (не более 3% в месяц), доступен в широком диапазоне ёмкостей.
Типы ИБП: on-line vs line-interactive vs offline
| Тип ИБП | Время переключения | Качество синуса | Цена | Подходит для насоса |
|---|---|---|---|---|
| On-line (двойное преобразование) | мгновенно (0 мс) | чистый синус всегда | 100% | Идеально |
| Line-interactive | 1-4 мс | чистый синус (у хороших) | 60-80% | Подходит, если синус |
| Offline | 5-10 мс | ступенчатый | 30-50% | Не подходит |
Для насоса и котла однозначно рекомендуется on-line ИБП. Line-interactive подойдёт, если он выдаёт чистый синус и сохраняет фазировку. Offline (компьютерный) ИБП использовать нельзя. Если вы ещё не выбрали стабилизатор для дома, прочитайте статью Какой стабилизатор напряжения выбрать для частного дома.
Выбор между встроенным и внешним аккумулятором
Встроенный аккумулятор
ИБП со встроенной батареей компактен, не требует дополнительного места. Хватает на 20-30 минут - достаточно, чтобы пережить кратковременное отключение или дождаться запуска генератора.
Внешний AGM 100 А·ч
Внешний аккумулятор ёмкостью 100 А·ч (1200 Вт·ч) обеспечит работу насоса 100 Вт около 10 часов. Требует отдельного места и правильного подключения.
Внешний AGM 200 А·ч и более
Ёмкость 200 А·ч (2400 Вт·ч) даёт около 20 часов автономии для насоса 100 Вт. Подходит для регионов с частыми и долгими отключениями.

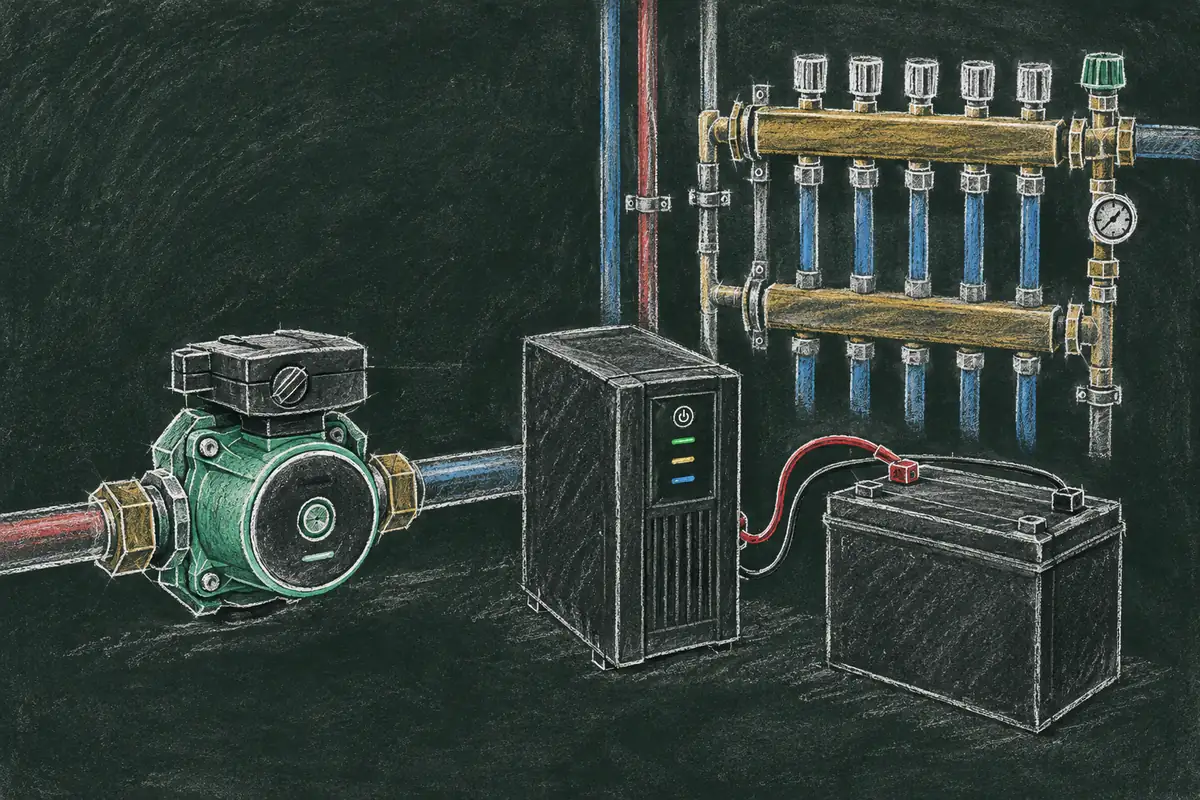

Схема подключения ИБП к циркуляционному насосу

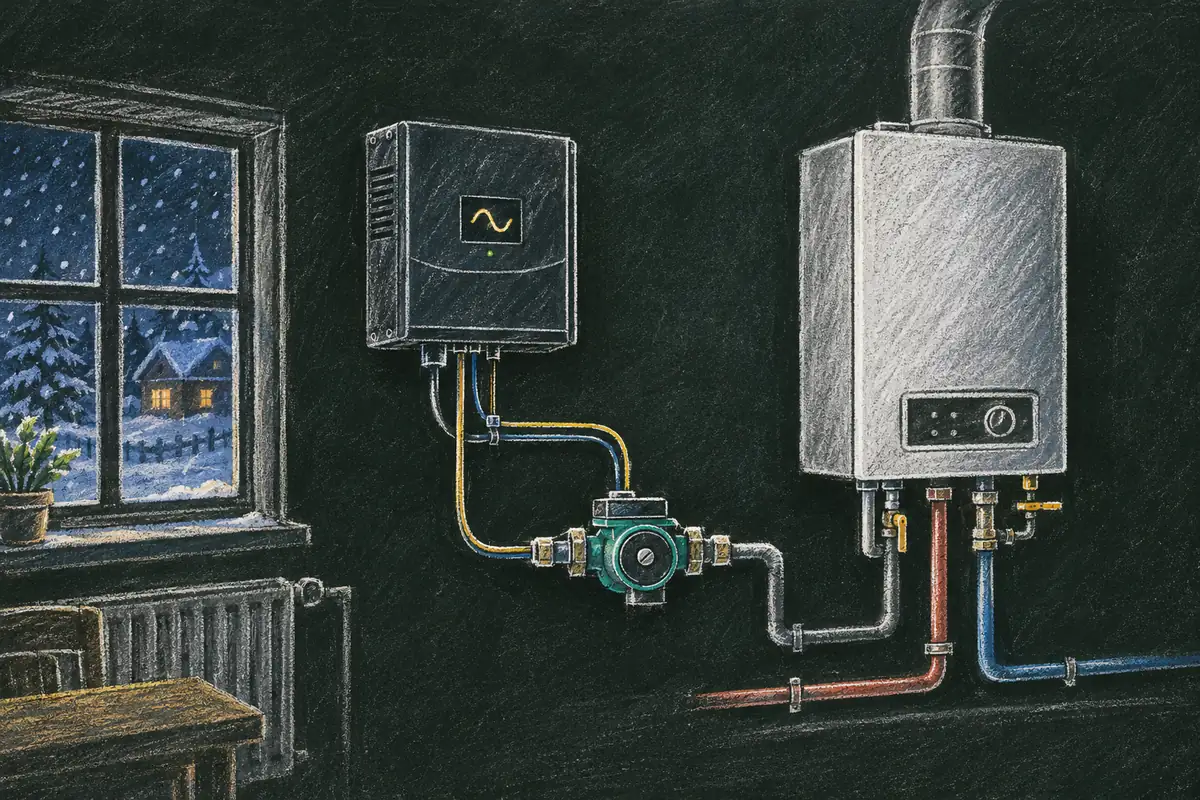

Лучший вариант - котел и насос подключены к одному ИБП. Они работают синхронно, и при отключении сети оба переходят на батарею. Плохой вариант - насос на ИБП, а котел на сети: при отключении насос работает от батареи, а котел отключается, что может привести к перегреву контура.
Опасность: почему твердотопливный котел критичнее газового
Газовый котел при отключении питания держится 20-30 минут, потом срабатывает защита (отключает горелку). Твердотопливный котел продолжает гореть, пока не прогорит топливо. Если циркуляция остановилась, тепло не отводится, вода закипает. По данным Госпромнадзора, замерзание или остановка циркуляции часто происходит в чердачных помещениях при неутепленных расширительных баках.
Опасность разрушения
При остановке циркуляции в твердотопливном котле вода закипает за 10-15 минут. Давление резко растёт, поверхности нагрева разрушаются, происходит выброс пара и кипятка. Это может разрушить несущие конструкции дома. ИБП для насоса - обязательное условие безопасной эксплуатации ТТК.
Может ли ИБП защитить от разрушения твердотопливного котла?
Да, если мощность ИБП достаточна для пускового тока насоса, а ёмкость батареи рассчитана на время, пока котел не прогорит (обычно 2-4 часа). При разряженной батарее ИБП не поможет.
Примеры готовых ИБП для циркуляционных насосов
| Модель | Мощность, ВА | Тип | Синус | Примечание |
|---|---|---|---|---|
| Штиль SW500SL | 500 | on-line | чистый | Питание газовых котлов и насосов |
| Штиль SW1000SL | 1000 | on-line | чистый | Более мощный вариант |
| KEMOT PROsinus 500 | 500 | line-interactive | чистый | Для газовых и твердотопливных котлов |
| KEMOT PROsinus 800 | 800 | line-interactive | чистый | Для насосов до 150 Вт |
| Энергия (серия для котлов) | 500-1000 | line-interactive | чистый | Бюджетный вариант |
| ExeGate (серия для котлов) | 500-1000 | line-interactive | чистый | Бюджетный вариант |
Перед покупкой уточните у продавца, сохраняет ли ИБП правильную фазировку при переходе на батарею. Для газового котла это критично.
Частые вопросы
Почему обычный компьютерный ИБП не подходит для циркуляционного насоса?
Компьютерный ИБП выдает ступенчатый сигнал, а не чистый синус. Двигатель насоса на таком сигнале перегревается, работает нестабильно и может не запуститься. Кроме того, время переключения 5-10 мс может быть критичным для газового котла.
Какая мощность ИБП нужна для насоса мощностью 100 Вт?
Мощность ИБП берут с запасом x5 от номинальной мощности насоса из-за высокого пускового тока. Для насоса 100 Вт нужен ИБП мощностью не менее 500 ВА (400-500 Вт).
Сколько часов проработает ИБП с аккумулятором 100 А·ч?
Аккумулятор 100 А·ч при 12 В содержит 1200 Вт·ч энергии. С учётом КПД инвертора 85% полезная энергия составит около 1020 Вт·ч. Для насоса 100 Вт этого хватит примерно на 10 часов.
Что будет, если отключится электричество, а у меня твердотопливный котел?
Без циркуляции вода в котле закипает за 10-15 минут. Давление резко растёт, поверхности нагрева разрушаются, возможен выброс пара и кипятка. ИБП для насоса - обязательное условие безопасной эксплуатации твердотопливного котла.
Какой тип ИБП лучше: on-line или line-interactive?
On-line (двойное преобразование) обеспечивает мгновенное переключение и всегда чистый синус. Line-interactive подходит, если он выдаёт чистый синус и сохраняет фазировку. Offline (компьютерный) ИБП использовать нельзя.
Нужен ли отдельный ИБП для газового котла, если насос уже на ИБП?
Лучше подключить и котел, и насос к одному ИБП. Они будут работать синхронно. Если котел останется на сети, при отключении он отключится по защите, а насос будет гонять холодную воду, что может привести к перегреву контура.
Можно ли подключить циркуляционный насос к ИБП для скважинного насоса?
Можно, если ИБП выдаёт чистый синус и его мощность достаточна для пускового тока. Но лучше использовать отдельный ИБП для отопления, так как скважинный насос потребляет много энергии и может разрядить батарею, оставив отопление без резерва.
