Напряжение в сети скачет от 180 до 260 вольт, холодильник щелкает и выключается, котельный насос гудит. Знакомо? В сельской местности и на краю города проблема с нестабильным напряжением встречается часто. Стабилизатор это устройство, которое ловит эти скачки и держит напряжение в норме, спасая бытовую технику от поломок.
Коротко
- Стабилизатор нужен, если напряжение в розетке часто ниже 200 вольт или выше 260 вольт. По ГОСТ 32144-2013 норма это 207–253 вольта.
- Выбирайте тип по скорости срабатывания и возможностям. Релейный срабатывает за 50–200 миллисекунд и дешёвый. Симисторный быстрее, примерно 10 миллисекунд. Инверторный срабатывает мгновенно, но стоит дороже.
- Мощность рассчитайте как сумму мощностей всех приборов, которые работают одновременно, плюс запас в 50–100 процентов на пусковые токи холодильника, насоса и котла.
Когда стабилизатор спасает приборы
По ГОСТ 32144-2013 напряжение в сети должно быть в диапазоне от 207 до 253 вольта. Это плюс-минус 10 процентов от номинальных 230 вольт. Внутри этого коридора приборы работают нормально. Но в реальности на краю города или в сельской сети может быть 170 вольт днём и 270 вольт ночью. Холодильник при просадке ниже 200 вольт щёлкает и выключается, защищаясь. Светодиодные лампы мигают. Стиральная машина не запускается, даже если по паспорту рассчитана на 220 вольт.
ГОСТ 32144-2013 это государственный стандарт на качество электроэнергии в сетях общего пользования. Диапазон нормального напряжения для однофазной сети это 207–253 вольта. Для трёхфазной сети это 350–430 вольт. Замеры делайте мультиметром в разное время суток, чтобы поймять, есть ли проблема.
Стабилизатор нужен именно для таких скачков напряжения. Это не защита от полных отключений сети, а регулятор напряжения. При скачках напряжения стабилизатор помогает. При полном отключении линии стабилизатор бесполезен, для такого случая нужен ИБП с аккумулятором.
Приборы выключаются при просадке напряжения потому, что электромагнитные реле в их составе не срабатывают при низком напряжении. Холодильник, пылесос, стиральная машина содержат такие реле. Когда напряжение упадёт ниже 90 процентов номинала, реле разомкнётся и прибор выключится.
Четыре типа стабилизаторов и как они работают
Стабилизаторы отличаются принципом работы, скоростью срабатывания и точностью регулирования. Выбор типа зависит от того, насколько быстро нужно стабилизировать напряжение.
| Тип | Как работает | Скорость переключения | Точность регулирования | КПД | Цена |
|---|---|---|---|---|---|
| Тип | Как работает | Скорость переключения | Точность регулирования | КПД | Цена |
| Тип | Как работает | Скорость переключения | Точность регулирования | КПД | Цена |
| Тип | Как работает | Скорость переключения | Точность регулирования | КПД | Цена |
| Тип | Как работает | Скорость переключения | Точность регулирования | КПД | Цена |
Релейный стабилизатор это самый надёжный выбор для частного дома. Он коммутирует разные обмотки трансформатора при скачках напряжения. Например, при просадке ниже 200 вольт реле подключает обмотку, которая немного повысит напряжение. При превышении выше 260 вольт подключает другую обмотку для снижения.
Электромеханический стабилизатор использует подвижный контакт, который скользит по обмотке трансформатора, плавно регулируя напряжение. Это более точный способ, но контакты изнашиваются со временем.
Симисторный (тиристорный) стабилизатор использует полупроводниковый элемент для регулирования. Он работает быстро, но может издавать помехи по радиочастоте.
Инверторный стабилизатор преобразует входное переменное напряжение в постоянное, а потом обратно в переменное с идеальным синусом. Это даёт максимально чистое напряжение, но КПД ниже и цена выше.
Для дома чаще всего выбирают релейный стабилизатор. Он быстрый, дешёвый, надёжный и работает 20–30 лет без проблем. Если техника в доме очень чувствительна (серверы, студийное оборудование), берите симисторный или инверторный.
Как рассчитать нужную мощность стабилизатора
Самая частая ошибка при выборе это смотреть на среднемесячное потребление в счёте за свет. На счёте может быть написано, что в месяц потребляется 300 киловатт-часов. Это не означает, что нужен стабилизатор мощностью 300 килова тт. Мощность стабилизатора это сумма приборов, которые работают одновременно, плюс запас на пусковые токи.
Пусковой ток это ток, который потребляется в первую миллисекунду при включении прибора. Холодильник номинально потребляет 300 ватт, но при включении компрессора пусковой ток может быть 1000–1500 ватт. Циркуляционный насос номинально потребляет 300 ватт, но при запуске может потребить 900 ватт. Если включить их одновременно, ток может быть в 3–5 раз больше номинала.
Способ расчёта: посчитайте сумму номинальных мощностей приборов, которые работают одновременно. Затем добавьте 50–100 процентов запаса на пусковые токи. Это и будет нужная мощность стабилизатора.
| Тип дома | Потребители | Сумма номиналов | Учитывая пусковые | Выбрать |
|---|---|---|---|---|
| Тип дома | Потребители | Сумма номиналов | Учитывая пусковые | Выбрать |
| Тип дома | Потребители | Сумма номиналов | Учитывая пусковые | Выбрать |
| Тип дома | Потребители | Сумма номиналов | Учитывая пусковые | Выбрать |
Дом на 100 квадратных метров с газовым отоплением обычно требует стабилизатор мощностью 10–15 килова тт. Дом с электрическим отоплением или тепловым насосом требует 15–30 килова тт. Если сомневаетесь, выбирайте больший стабилизатор: переплата на 20–30 процентов выше нужного это лучше, чем недостаточная мощность.
Стабилизатор или ИБП? Как выбрать
Люди часто путают эти два устройства, потому что оба работают с проблемами в сети. Но они решают разные задачи.
Стабилизатор напряжения работает, пока есть сетевое напряжение. Если напряжение упало с 230 до 180 вольт, стабилизатор повысит его обратно до 230 вольт. Если напряжение поднялось до 270 вольт, стабилизатор снизит его. Но если линия полностью отключилась (напряжение упало до нуля), стабилизатор бесполезен и не может ничего сделать.
ИБП (бесперебойный источник питания) имеет встроенный аккумулятор. Пока есть сетевое напряжение, ИБП заряжается и передаёт напряжение прямо от сети через себя. Если линия отключилась, ИБП переходит на аккумулятор и продолжает питать приборы в течение нескольких часов. Но ИБП не регулирует напряжение при скачках это не его функция.
Когда гибридный инвертор лучше стабилизатора
Если дом расположен на нестабильной линии И часто отключается ток, покупка стабилизатора плюс ИБП выйдет дорого (50–150 тысяч рублей). В этом случае выгоднее установить гибридный инвертор с солнечными панелями.
Гибридный инвертор одновременно решает три задачи. Во-первых, регулирует напряжение при скачках (как стабилизатор). Во-вторых, имеет встроенный литиевый аккумулятор для резерва при отключении сети (как ИБП). В-третьих, использует солнечные панели для зарядки аккумулятора и дополнительного питания дома.
Гибридная станция на 5 киловатт с аккумулятором на 10 киловатт-часов стоит примерно 400–600 тысяч рублей за оборудование плюс монтаж. Первый взгляд это дорого. Но если считать на 25 лет (срок службы оборудования), то в год это примерно 16–24 тысячи рублей. А сэкономленное электричество от панелей это 30–50 тысяч рублей в год в Подмосковье. Получается окупаемость за 1–2 года.
Читайте подробнее в статье про гибридный инвертор и как он работает в сетевом и автономном режимах.
Однофазный 220 вольт или трёхфазный 400 вольт для дома
Фаза
Электрический провод, по которому идёт переменный ток. Однофазная сеть имеет один фазный провод плюс нейтраль и заземление. Трёхфазная сеть имеет три фазных провода плюс нейтраль и заземление. Напряжение между фазой и нейтралью называется линейным напряжением.
Большинство частных домов в России подключены на однофазный ввод напряжением 220 вольт между фазой и нейтралью. Это означает, что в главном распределительном щитке только один фазный провод входит в дом. Для такого дома нужно выбирать однофазный стабилизатор мощностью от 5 до 15 киловатт.
Трёхфазный стабилизатор (мощность 3 раза по 7 киловатт, всего 21 киловатт) ставят при наличии трёхфазной линии в доме и потребления электроэнергии выше 15 киловатт. Это редко встречается у частников. Обычно трёхфазное питание есть на производствах или больших хозяйствах.
Как узнать, сколько фаз в вашем доме? Посмотрите на электросчётчик или главный распределительный щиток. Если входящий кабель разделяется на три провода и входит в три автомата в щитке, то это трёхфазный ввод. Если входящий кабель один и входит в один-два автомата, то это однофазный ввод. Или позвоните в энергоснабжающую организацию по номеру счёта.
Замеры напряжения перед покупкой стабилизатора
Перед покупкой стабилизатора нужно убедиться, что скачки напряжения действительно выходят за пределы нормы, определённые ГОСТ. Возьмите мультиметр или вольтметр и сделайте замеры в течение недели в разное время суток.
График колебаний напряжения в течение недели
Где устанавливают стабилизатор и обслуживание

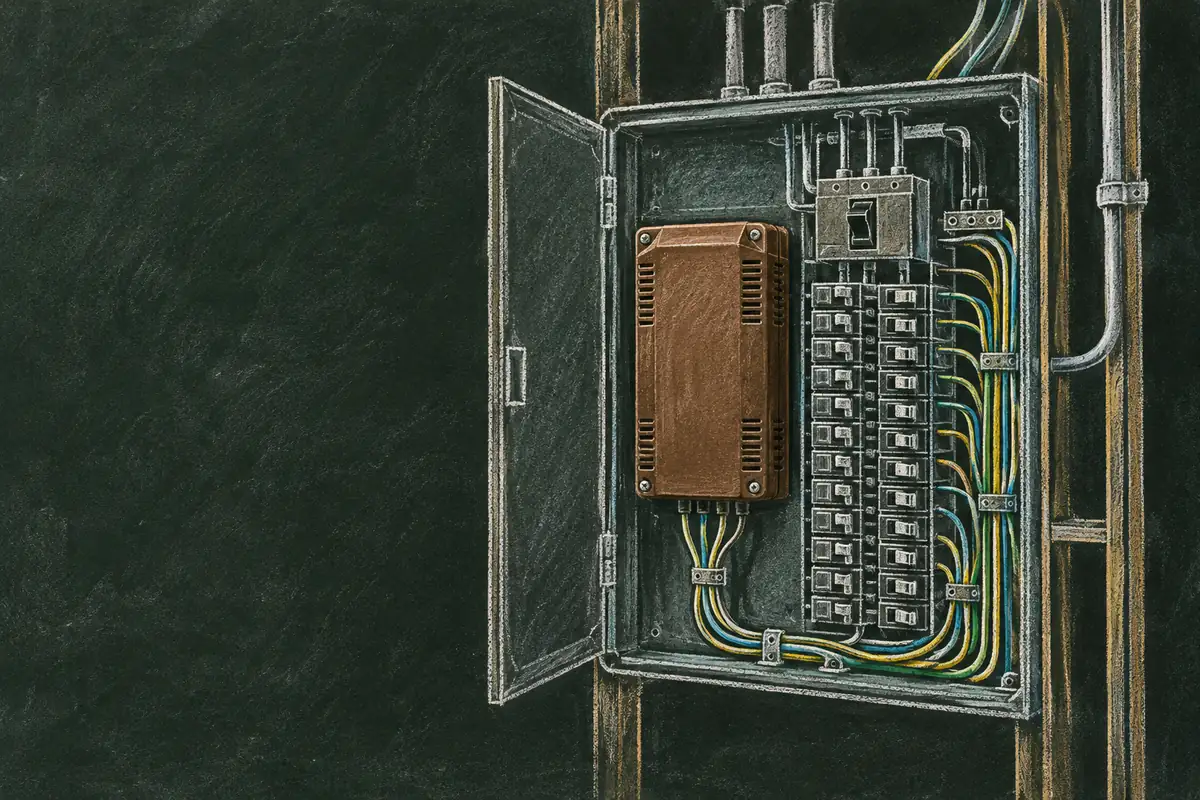

Стабилизатор монтируют в главном электрощитке дома после счётчика электроэнергии и вводного автоматического выключателя. Крепят на специальную направляющую, которая называется DIN-рейка. Подключают между входом и остальной проводкой дома.
Главное правило установки: оставить место для вентиляции сверху и снизу (10–15 сантиметров), так как мощные стабилизаторы производят тепло при работе на нагрузке.
Не трогайте стабилизатор во время его работы. Внутри него находится опасное напряжение. При необходимости ремонта или замены сначала отключите вводный автоматический выключатель и дайте несколько секунд, чтобы конденсаторы разрядились.
Обслуживание стабилизатора минимальное. Один раз в год проверьте, что вентиляционные отверстия не забиты пылью. Протрите корпус мягкой тканью. Всё. Лампочек, которые светят в щитке, достаточно, чтобы видеть индикаторы работы стабилизатора.
Чек-лист для правильного выбора
- Замерьте напряжение мультиметром за неделю в разное время суток, запишите минимум и максимум напряжения.
- Посчитайте сумму номинальных мощностей всех приборов, которые могут работать одновременно в доме.
- Добавьте запас в 50–100 процентов на пусковые токи холодильника, циркуляционного насоса и котла.
- Определите, однофазный или трёхфазный ввод электроэнергии в ваш дом (посмотрите счётчик).
- Выберите тип стабилизатора: для дома обычно релейный (дешёвый и надёжный) или симисторный (чуть быстрее реагирует).
- Выбирайте стабилизатор с запасом на 20–30 процентов выше рассчитанной мощности, чем потом докупать ещё один.
- Проверьте наличие гарантии (обычно 2–3 года) и возможность ремонта в вашем регионе.
Подведём итог. Если в вашей сети часто бывают скачки напряжения и приборы выключаются, то стабилизатор это правильное решение. Выберите релейный стабилизатор мощностью, рассчитанной по сумме приборов плюс запас. Смонтируйте в щитке после счётчика. И проблемы со скачками напряжения исчезнут.
Частые вопросы
Нужен ли стабилизатор для инверторного холодильника?
Если холодильник с инвертором, в нём уже встроена защита от скачков до ±20 процентов. Стабилизатор нужен только при очень резких скачках (ниже 180 вольт или выше 280 вольт) или для защиты остальной техники в доме.
Какой стабилизатор для насосной станции?
Насос это индуктивная нагрузка с высоким пусковым током (2–3 раза больше номинала). Выбирайте мощность стабилизатора в 2–3 раза больше номинальной мощности насоса, минимум 5 кВт релейного или симисторного типа.
Стабилизатор 5 кВт хватит на дом 100 кв.м?
Зависит от техники в доме. Если всё светодиодные лампы и нет мощных приборов одновременно, то хватит. Если котел, циркуляционный насос и холодильник включены вместе, то может не хватить. Замерьте реальное потребление счётчиком в пиковое время.
Может ли стабилизатор гудеть или греться?
Релейный стабилизатор щёлкает при переключении между обмотками (это нормально, не помеха). Электромеханический гудит на частоте сети 50 герц, слегка. Небольшое тепло на корпусе при нагрузке это норма, холодным вообще не должен быть.
Стабилизатор или сетевой фильтр?
Сетевой фильтр защищает от скачков тока и помех по высокой частоте. Стабилизатор регулирует напряжение. Это разные функции. Для нестабильного напряжения нужен стабилизатор, для помех от техники нужен фильтр.
Как узнать число фаз в доме?
Посмотрите электросчётчик: если три входящие клеммы кабеля и три фазных вывода - это трёхфазный ввод. Если один входящий кабель и один-два вывода - это однофазный. Или позвоните в энергоснабжающую организацию.
