При отключении электричества газовый котёл гаснет в считанные минуты. Чтобы сохранить тепло, нужен ИБП, но не просто любой. Нужен ИБП с внешним аккумулятором, который продержит котёл часы, даже сутки.
Короткий ответ
Подойдёт ИБП мощностью 500–1000 ВА с внешней батареей на 100–150 Ач при напряжении 12–24 В. Стоимость: ИБП 8–15 тыс. руб., АКБ от 10 тыс. руб. за LiFePO4.
Что такое ИБП с внешним аккумулятором
ИБП
Источник бесперебойного питания. Устройство, которое при отключении сети тут же переключается на питание от батареи, не прерывая работу подключённых приборов.
Обычный ИБП для компьютера держит его в живых 15–20 минут. Встроенный АКБ маленький. ИБП с внешним аккумулятором это совсем другая категория. К нему подключается большая батарея (100–200 Ач и выше), и этого хватит на часы, даже на сутки работы.
Для газового котла это критично. Котёл потребляет 250–350 Вт непрерывно. Это горелка, насос циркуляции, электроника. Обычные 20 минут на встроенной батарее это как чиркнуть спичкой. Внешний АКБ даёт вам 5–10 часов, пока восстанавливается электричество или вы вручную отключите резервное питание.
Топология
Powercom INFINITY и аналоги это линейно-интерактивные ИБП с чистой синусоидой на выходе. Чистая синусоида критична для электроники газовых котлов Baxi, Viessmann, Buderus. Импульсные и меандры могут вызвать сбои автоматики.
Как рассчитать мощность ИБП под котёл
Первый шаг знать, сколько ватт гонит ваш котёл плюс всё, что от ИБП зависит.
| Компонент | Мощность, Вт |
|---|---|
| Электроника и автоматика | 150–180 |
| Циркуляционный насос | 50–60 |
| Датчики, подсветка, вентилятор (если есть) | 20–30 |
| Итого без запаса | 220–270 |
| С запасом 30 % | 280–350 |
Почему запас? Циркуляционный насос при включении потребляет в 2–3 раза больше тока, чем его номинал. Это пусковой ток. Если ИБП окажется слабой, он не выдержит этот пик и выключится при каждом пуске насоса.
Мощность ИБП подбирается по правилу: для котла 275 Вт нужен ИБП на 500–600 ВА. Единица измерения ВА (вольт-амперы), не Ватты. Чтобы перевести: делите ВА на коэффициент мощности cos φ. Обычно 0,6–0,7 для линейно-интерактивных ИБП. Пример: 600 ВА разделить на 0,75 равно 450 Вт. Подойдёт.
Как рассчитать ёмкость батареи на нужное число часов
Второй шаг понять, сколько Ач нужно на 5, 8 или 24 часа.
Формула расчёта:
E (Ач) = (P × T) / (V × K)
E ёмкость батареи в Ач
P мощность нагрузки, Вт (275)
T время автономии, часы (5)
V напряжение батареи, В (12)
K коэффициент КПД инвертора (0,8)
Напряжение батареи и количество банок
АКБ 12В это одна банка из свинцово-кислотного элемента. Каждая ячейка 2 В. Если вам нужны 24 В, вы соединяете две банки 12 В последовательно. Провод идёт от минуса первой к плюсу второй. При 36 В три банки 12 В в ряд.
| Модель | Мощность | Напряжение батареи | Банки 12 В | Рекомендуемая ёмкость |
|---|---|---|---|---|
| Powercom INF-1100 | 1100 ВА / 770 Вт | 24 В DC | 2 последовательно | 100–200 Ач |
| Powercom INF-1500 | 1500 ВА / 1050 Вт | 24 В DC | 2 последовательно | 100–200 Ач |
| Powercom INF-3000 | 3000 ВА / 1800 Вт | 36 В DC | 3 последовательно | 65–200 Ач |
| Энергия Pro 500 | 500 ВА | 12 В DC | 1 батарея | 100 Ач |
Мощный ИБП требует большее напряжение батареи. Причина в том, что ток заряда/разряда растёт. При 12 В и 3000 ВА ток был бы 250 А. Кабели загорали бы. При 36 В ток в три раза меньше, провода тоньше, потери ниже.
Литиевая батарея LiFePO4 или свинцовая AGM
Батареи для ИБП бывают двух типов. Различаются ресурсом, температурой, саморазрядом.
| Параметр | LiFePO4 | AGM / GEL |
|---|---|---|
| Ресурс циклов | 5000–7000 | 800–1500 |
| Саморазряд в месяц | <2 % | 5–10 % |
| Глубина разряда (использование) | 90–100 % | 50–80 % |
| Температурный диапазон | минус 20 плюс 60 °C | минус 20 плюс 50 °C |
| Время зарядки | 2–3 часа | 8–12 часов |
| Стоимость кВт·ч (за цикл, 8 лет) | дешевле в 2 раза | дороже из-за замен |
За 8 лет эксплуатации дешёвый AGM дохнет и потребует замены. А LiFePO4 прослужит в два раза дольше и окупится.
LiFePO4 нельзя заряжать при температуре ниже 0 °C. Это убивает батарею. Если котельная на даче неотапливаемая, нужна теплоизоляция или подогрев шкафа с АКБ.
Какой ИБП выбрать
На рынке есть несколько марок, заточенных именно на внешний АКБ для котлов:
| Бренд | Модель | Мощность | Батареи | Особенность |
|---|---|---|---|---|
| Powercom | INFINITY 1100 | 1100 ВА | 2×12В 100–200 Ач | Чистая синусоида, для внешнего АКБ |
| Powercom | INFINITY 1500 | 1500 ВА | 2×12В 100–200 Ач | Для мощных котлов плюс доп. нагрузки |
| Энергия | Pro 500 | 500 ВА | 1×12В 100 Ач | Компактная, хороша для малых котлов |
| TEPLOCOM | SOLAR-800 | 800 ВА | 2×12В или 4×12В | Может брать энергию из солнечных панелей |
| Штиль | SW1000L | 1000 ВА | 2×12В | Заточена на котлы и насосы |
ИБП или стабилизатор напряжения
Многие путают эти два устройства, думая, что одно заменит другое. Это не так. Узнайте больше про гибридные инверторы, которые сочетают оба режима.
ИБП
- Работает при полном blackout (отключение сети)
- Питает нагрузку от батареи
- Даёт 5–10 часов автономии
- Нужна АКБ
- Дороже: 8–20 тыс. руб.
Стабилизатор напряжения
- Работает только при наличии сети
- Сглаживает скачки напряжения (198–242 В)
- Не держит при отключении света
- АКБ не нужна
- Дешевле: 3–10 тыс. руб.
Практический вывод: если в вашем регионе часто скачет напряжение (котельная на даче, сельская местность), нужны оба устройства. Стабилизатор на входе бережёт электронику от скачков. ИБП спасает от полного blackout. Для солнечных систем с резервом изучите выбор аккумуляторов для СЭС: там свои правила напряжения и ёмкости.

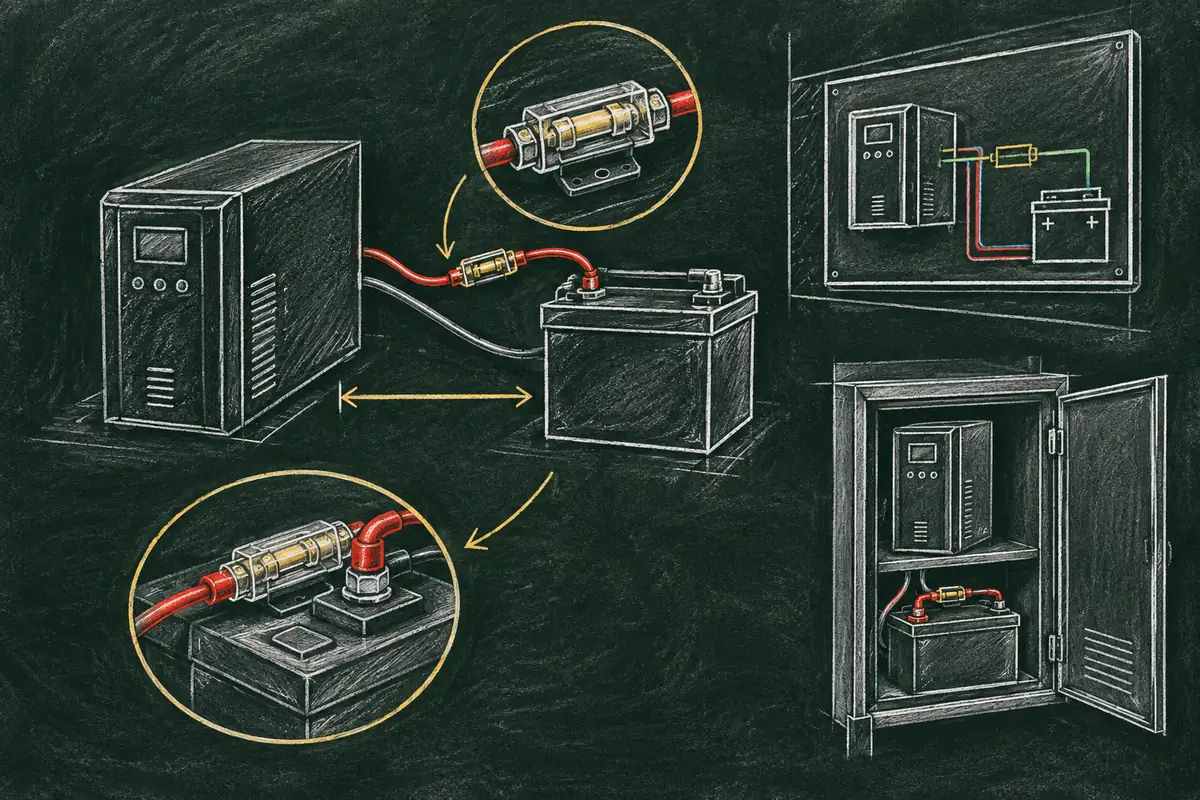

Как правильно подключить ИБП к батарее
Неправильное подключение это самая частая причина отказа оборудования. Вот пошагово.
Частые ошибки при подключении
Поддержка и гарантия после установки
ИБП и АКБ это простое оборудование, но требует минимального ухода:
- Каждые 3 месяца проверяйте напряжение на батарее вольтметром: 12 В должно быть 12,6–13,2 В при зарядке.
- Раз в год перезарядите батарею полностью: отключите сетевой кабель, дайте ИБП разрядить АКБ полностью, потом включите в сеть.
- Следите за температурой в котельной. LiFePO4 лучше работает при 15–30 °C, свинец может потерять 50 % ёмкости в мороз.
- При появлении сероватого налёта на клеммах очистите их (это окисление).
- Если индикатор горит красным при включении, АКБ разрядилась. Подключите к сети и ждите зарядки 4–6 часов.
Калькулятор и персональный подбор
Подберём ИБП и батарею под ваш дом
Загрузите счёт за свет или расскажите про комнаты. Рассчитаем мощность, ёмкость и стоимость. Консультация бесплатна, монтаж через партнёров в вашем регионе.
Частые вопросы про ИБП
На сколько часов хватит ИБП с батареей на 100 Ач?
При нагрузке 275 Вт на 12 В ёмкость в 100 Ач даст примерно 3–4 часа реальной автономии (с учётом потерь инвертора). По формуле это будет (100 × 12) ÷ 275 ≈ 4,4 часа в идеале, но на практике снимаем 20–30% на потери.
Можно ли подключить две батареи параллельно для большей ёмкости?
Да, параллельное подключение АКБ одинакового напряжения и ёмкости увеличивает общую ёмкость без изменения напряжения. Проверьте предел тока заряда ИБП. Например, Powercom INF-3000 пропускает максимум 10 А при 36 В.
Что будет, если вынуть АКБ из ИБП?
ИБП со встроенным АКБ переходит в режим стабилизатора сети (если её функция есть). ИБП, рассчитанный только на внешний АКБ (как Powercom INFINITY), просто выключится: батарея для него обязательна.
Нужно ли отключать ИБП на ночь?
Нет. ИБП автоматически переходит в режим ожидания, потребляя минимум энергии (100–150 мА). Лучше оставить включённым, чтобы АКБ была заряжена при отключении света.
Какой АКБ выбрать для дачи, где холодно зимой?
LiFePO4 лучше работает в холоде (рабочий диапазон минус 20 плюс 60 градусов). Свинцово-кислотные AGM теряют ёмкость при минусовых температурах. Если дача неотапливаемая, литий выигрывает в надёжности.
Индикатор заряда ИБП врёт на литиевой батарее. Почему?
LiFePO4 имеет пологую кривую разряда: напряжение держится почти постоянным до последних процентов ёмкости. Штатная электроника ИБП рассчитана на линейный спад напряжения свинца и показывает неправильный процент. Это нормально, внутри АКБ есть точный BMS.
