Когда подбираешь кабель для панелей, легко запутаться: 4 или 6 мм², PV-кабель или обычный, что такое MC4? Неверный выбор обойдётся дорого. Либо потеряешь мощность на сопротивлении, либо рискуешь безопасностью на мокрой крыше.
Короткий ответ

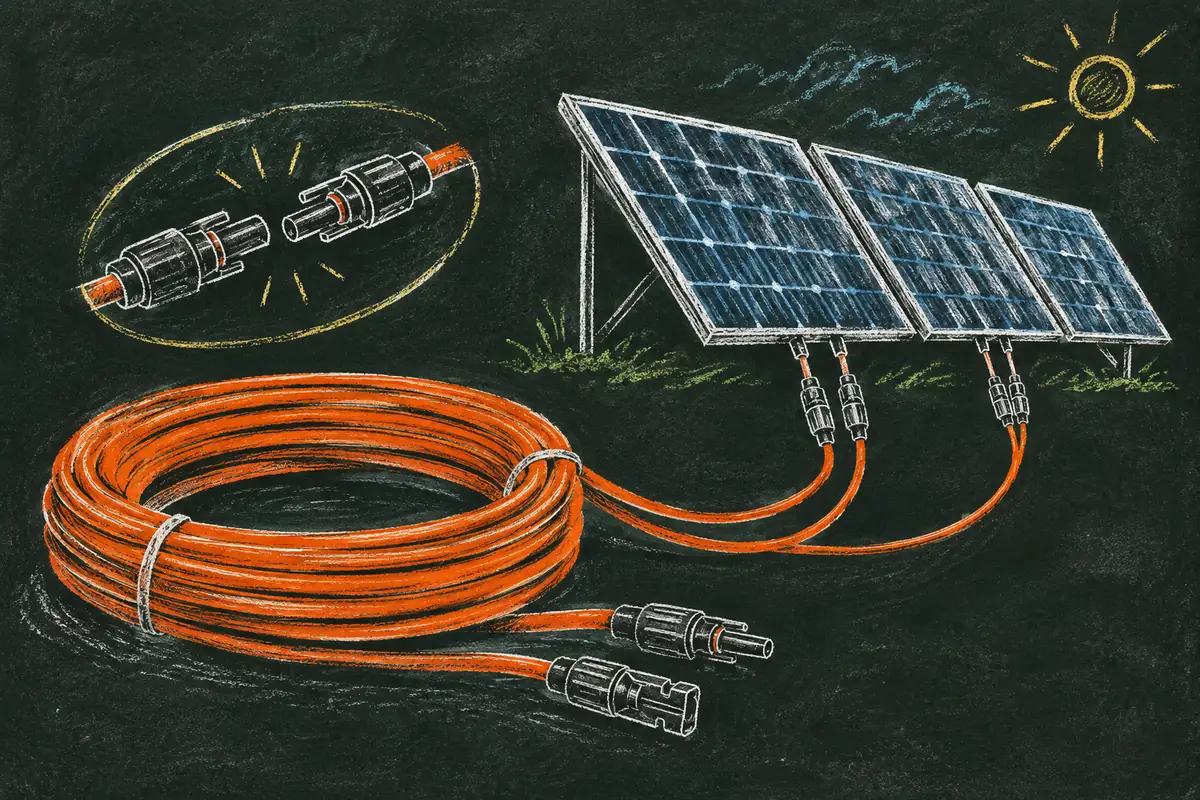

Короткий ответ: используй PV-кабель 6 мм² (он дороже на 30%, но подходит под большинство домашних систем) или 4 мм² только если расстояние от панелей до инвертора ≤20 м. Обязательно MC4 (IP68, 1000 В, 50 А) и специальный обжимной инструмент.
PV-кабель
специализированный кабель для солнечных панелей, изготовлен из сшитого полиэтилена (XLPE) с повышенной УФ-стойкостью, гибкостью при морозе и устойчивостью к влаге. В отличие от ПВС или ВВГ, не трескается на солнце и служит 25+ лет.
Почему не ПВС?
Обычные кабели ПВС и ВВГ на солнце живут 2–3 года. ПВХ деградирует под УФ-лучами, изоляция становится хрупкой, жила оголяется. На крыше это опасно: риск контакта с влагой и короткого замыкания. Только PV-кабель.
Как выбрать сечение: 4 или 6 мм²
Выбор кабеля зависит от трёх параметров: мощности панелей, расстояния от панелей до инвертора и тока в цепи. Все они связаны формулой падения напряжения, но можно упростить. Вот таблица для практики.
| Мощность панелей | Расстояние ≤20 м | Расстояние 20–40 м | Расстояние >40 м |
|---|---|---|---|
| 1–3 кВт | 4 мм² | 4 мм² | 6 мм² |
| 3–5 кВт | 4 мм² | 6 мм² | 6 мм² |
| 5–10 кВт | 6 мм² | 6 мм² | 10 мм² (редко) |
| 10–15 кВт | 6 мм² | 10 мм² | 10 мм² (редко) |
Почему это работает: при одинаковом напряжении 600 В ток растёт с мощностью. Более толстый кабель имеет меньше сопротивления. На 20 м 4 мм² даёт потерю ~2%, на 6 мм² — ~1.3%. На 40 м 4 мм² уже теряет 4%, это вне нормы.
Считаем падение напряжения своих кабелей
Если не хочешь полагаться на таблицу, вот пошаговый расчёт на конкретном примере: дом на Урале с панелями 10 кВт, расстояние от кровли до шкафа инвертора 30 метров.
Ток панели зависит от её мощности и напряжения. Строку из панелей суммируют по параллели. Пример: четыре панели по 2.5 кВт подключены параллельно → ток 4 × (2500 Вт / 600 В) ≈ 16.7 А. Для безопасности берём 125% = 20.8 А. Но часто проще открыть паспорт инвертора: там указан максимальный входной ток (обычно 12–16 А на стандартный дом).
От самой удалённой панели до MPPT-контроллера инвертора. Учитывай не прямую линию по воздуху, а реальную длину трассы (через кровлю, по стене, через гофру). В примере: 30 метров.
4 мм² медь: 4.4 мОм/м. 6 мм²: 2.9 мОм/м. На 30 м: 4 мм² = 132 мОм, 6 мм² = 87 мОм. (Это удельное сопротивление меди из таблиц электротехники.)
VD% = (2 × L × I × R) / (V × 100), где L = длина в метрах, I = ток в амперах, R = сопротивление в мОм/м, V = напряжение в вольтах. Для 4 мм²: VD% = (2 × 30 × 12 × 4.4) / (600 × 100) = 5.28%. Ой, выше нормы! Для 6 мм²: (2 × 30 × 12 × 2.9) / (600 × 100) = 3.48%. Лучше, но всё ещё 3%, на пределе. При 10 А потери снизятся до 2.3%, в норме. Вывод: для 30 м и 12 А нужна 10 мм² или нужно меньше панелей в одной строке.
MC4 коннекторы: стандарт и спецификация
MC4 расшифровывается как Multi-Contact 4 мм. Это стандартный промышленный разъём, применяемый всеми производителями панелей в России и мире.
| Номинальное напряжение | 1000 В DC |
| Максимальный ток | 50 А |
| Диапазон температур | -40…+95°C (IP67), -40…+105°C (IP68) |
| Класс защиты | IP67 (допускает погружение на 1 м на 30 мин), IP68 (полностью герметичен) |
| Материал контактов | луженая медь, PPO корпус |
| Уплотнение | двойное кольцо O-ring, защита от влаги и деградации |
| УФ-стойкость | 25+ лет на солнце без потери свойств |
MC4 можно погружать в воду. Уплотнение герметично. Чёрный пластик не выцветает и не становится хрупким. Штекеры и гнёзда покрашены разными цветами (обычно красный и синий) для быстрого узнавания полярности.
Как правильно обжать MC4
Обжим MC4 это не просто закрутить гайку. Контакт внутри разъёма обжимается вокруг провода специальным инструментом. Неправильный обжим означает воздушный зазор, что вызывает нагрев и потерю контакта.
Зачисти конец кабеля на 8–10 мм. Не жги оболочку и не порезай жилы. Скрутка должна быть плотной, без расслаивания. Если жилы тонкие и пушистые, слегка пайку концом паяльника, но не припоем. Припой нужен только для скрепления.
Контакты MC4 поляризованы: положительный и отрицательный. Обычно красный (положительный) имеет штифт, синий (отрицательный) имеет гнездо. Вставь оголённый конец в контакт до упора.

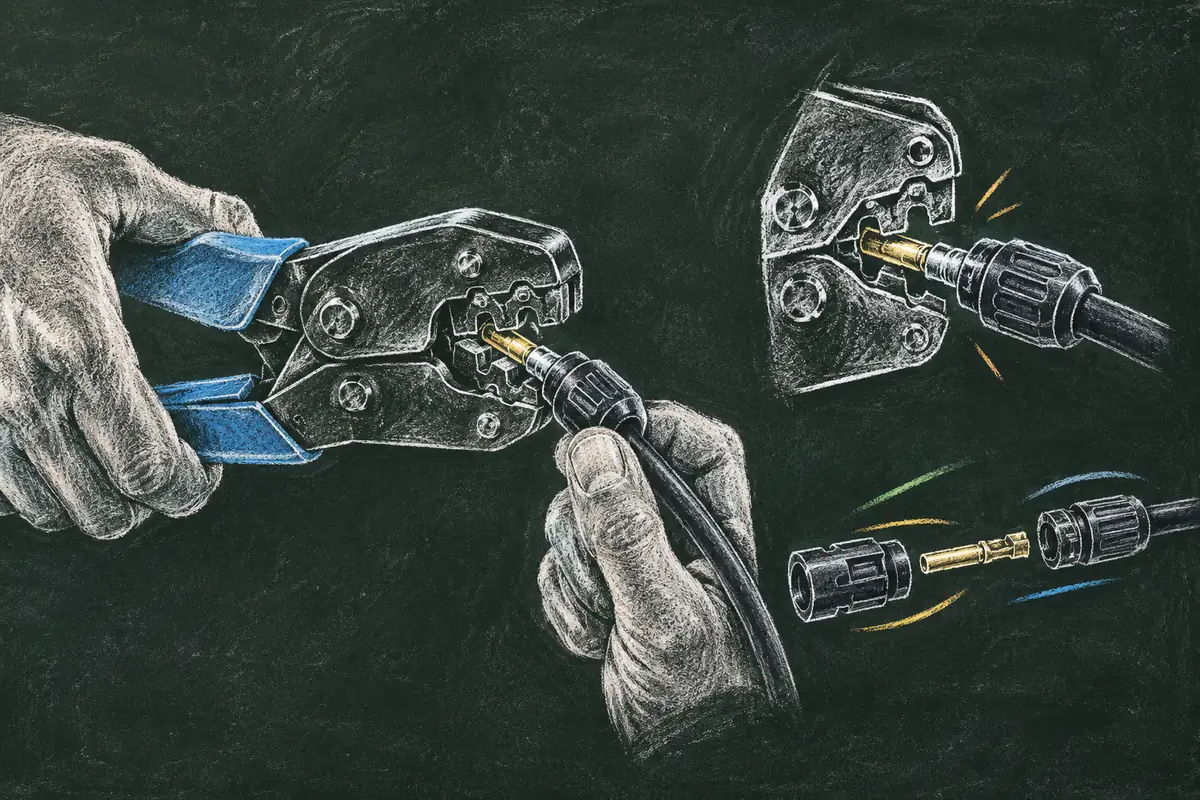

Используй специальный обжимной инструмент (Proskit P-1115, Knipex 97 91, или похожий). Он имеет храповик: вставляешь контакт в гнездо нужного размера (2.5, 4.0 или 6.0 мм²), сжимаешь до слышимого щелчка. Храповик не даёт сжать недостаточно и не даёт пересжать.
Провод должен не выдёргиваться из контакта. Тянешь с силой, не должен вылезть. Если вылез, переделай: провод могло отщипить, кабель не вошёл полностью или обжим был слабый.
Опасность неправильного обжима
Неправильный обжим это главная причина пожаров в солнечных станциях. Воздушный зазор между проводом и контактом означает, что контакт сопротивление растёт. При токе 12 А и сопротивлении 0.1 Ом выделяется мощность P = I² × R = 144 × 0.1 = 14.4 Вт. При 12 часах в день это 8.6 кВт·ч в год, вся энергия идёт в тепло. Контакт нагревается до 200°C, рядом пластик тает, изоляция кабеля горит. Используй правильный инструмент и проверяй каждый контакт.
Влияние длины кабеля на потери
Таблица ниже показывает падение напряжения в зависимости от расстояния (в % и в вольтах при исходных 600 В).
| Длина кабеля | 4 мм² (VD%) | 4 мм² (В) | 6 мм² (VD%) | 6 мм² (В) |
|---|---|---|---|---|
| 10 м | 1.76% | 10.6 В | 1.16% | 7.0 В |
| 20 м | 3.52% | 21.1 В | 2.32% | 13.9 В |
| 30 м | 5.28% | 31.7 В | 3.48% | 20.9 В |
| 40 м | 7.04% | 42.2 В | 4.64% | 27.8 В |
| 50 м | 8.80% | 52.8 В | 5.80% | 34.8 В |
Вывод из таблицы: при 20 м и 12 А на 4 мм² потеря уже 3.5%, это выше нормы 3%. На 6 мм² потери 2.3%, в норме. При 50 м даже 6 мм² даёт 5.8%, нужна 10 мм². Для типового дома на Урале расстояние 30–40 м. Используй 6 мм².
Почему толще кабель = меньше потери
Сопротивление провода зависит от его материала, длины и сечения по формуле R = ρ × L / A. Меди удельное сопротивление ρ ≈ 17 нОм·м, это неизменная константа. Если увеличить сечение A в 1.5 раза (с 4 до 6 мм²), сопротивление упадёт в 1.5 раза. Ток и напряжение остаются те же, поэтому потеря VD = I × R / V упадёт пропорционально. На практике переход от 4 мм² к 6 мм² снижает потери на 30% при том же расстоянии и токе.
УФ-стойкость и долговечность
PV-кабель служит 25–30 лет на открытом солнце без потери гибкости и электрических свойств. Это гарантируют производители (Southwire, Weidmueller, V-TAC). Изоляция XLPE содержит специальные стабилизаторы, которые поглощают УФ-фотоны, предотвращая разрыв полимерных цепочек. Оболочка чёрная — не для красоты, а для поглощения УФ. Летом, даже при +60°C на крыше, кабель не перегревается благодаря высокой теплопроводности меди.
Часто спрашивают
Почему для солнечных панелей не подходит обычный кабель ПВС или ВВГ?
ПВС и ВВГ изготовлены из ПВХ, который деградирует под УФ-излучением. Через 2–3 года на солнце изоляция трескается, оголяется жила, риск короткого замыкания. PV-кабель из сшитого полиэтилена (XLPE) служит 25+ лет на солнце без потери гибкости.
Какой кабель выбрать: 4 или 6 мм²?
4 мм² подходит для панелей до 320 Вт и длины до 20 м. 6 мм² используют для панелей до 550 Вт или более длинных кабелей (20–50 м). Выбор по формуле падения напряжения: VD% = (2 × L × I × R) / V × 100. Потери должны быть ≤2%.
Что такое MC4 и почему не использовать обычные клеммники?
MC4 это стандартный разъём для солнечных панелей, рассчитан на 1000 В и 50 А. IP68 означает полную герметичность, рабочий диапазон -40…+95°C, двойное уплотнение защищает от влаги. Обычные клеммники не выдержат напряжение, влагу и УФ, могут расплавиться.
Как правильно обжать MC4?
Нужен специальный обжимной инструмент, не плоскогубцы. Процесс: 1) зачистить провод 8–10 мм, 2) вставить в контакт, 3) обжать клещами до щелчка храповика. Провод должен не выдёргиваться. Неправильный обжим оставляет воздушный зазор, контакт греется, может загореться.
Может ли кабель быть меньше 4 мм² или больше 6 мм²?
2.5 мм² используют только для очень коротких линий (≤5 м) и малых панелей (≤150 Вт). 10 мм² и выше редко нужны в домашних системах, применяют в промышленных станциях 50+ кВт. Для дома типовой выбор: 4 или 6 мм².
На каком расстоянии можно ставить панели от инвертора?
Без ограничения расстояния в теории, но потери по кабелю растут с длиной. При 50 м и токе 12 А на 4 мм² потеряется 3% напряжения (вне нормы). На 6 мм² потери снизятся до 2%. Правило: планируй расположение панелей и инвертора так, чтобы расстояние не превышало 30–40 м.
Сколько стоит кабель для солнечных панелей в России?
4 мм² PV-кабель стоит 40–60 ₽/м. 6 мм² стоит 60–90 ₽/м. MC4 пара (штекер + гнездо) стоит 80–150 ₽. Цены ориентировочные, зависят от поставщика и объёма покупки: в розницу дороже, оптом дешевле. Лучше купить качественный кабель с запасом, чем переделывать через год.
Сколько кабеля нужно купить?
Вычисли расстояние от панелей до инвертора и прибавь 10–15% запаса (на загибы, переходы, переделки). Если расстояние 30 м, купи 35 м. Лучше пересчитать, чем потом добавлять кусок (разные партии могут отличаться по диаметру). MC4 коннекторы покупай с 20% запасом — несколько штук уйдёт в учёбу обжима и возможные переделки.
