Солнечная панель не батарея и не простой кусок кремния. Это тонкий прибор, в котором из света получается электричество через квантовый процесс: фотоэффект. Постоянный ток, невосприимчивость к тени на одной ячейке, поиск максимальной мощности: всё это следует из физики материала, не из выбора инженеров.
Короткий ответ
Солнечная панель работает через фотоэффект: фотон попадает в кремний, выбивает электрон, тот начинает двигаться по цепи. Постоянный ток течёт потому, что кремниевая ячейка содержит p-n переход: он толкает электроны в одну сторону. Контроллер MPPT ищет рабочую точку, где панель отдаёт максимум. Инвертор превращает постоянный ток в переменный для бытовых приборов.
Фотоэффект: как свет становится электричеством
Солнечная панель работает благодаря фотоэффекту: явлению, открытому ещё в XIX веке. Когда фотон (частица света) попадает на кремниевую ячейку, он передаёт энергию электрону в атоме кремния. Если энергии достаточно, электрон вырывается из орбиты атома и становится свободным. Свободный электрон может двигаться по цепи, создавая ток.
Это происходит триллионы раз в секунду на каждый квадратный сантиметр панели. Один фотон: один электрон в лучшем случае. Красные фотоны (длинные волны) не очень энергичные и часто не выбивают электроны. Фиолетовые фотоны (короткие волны) энергичные, но есть их мало. Зелёные фотоны: в середине спектра: дают оптимальный вклад. Поэтому КПД панели всегда ниже 100 % и обычно 19–23 % для современного кремния.
Солнечная ячейка: два слоя кремния вместо батарейки
p-n переход
Граница между двумя слоями кремния разного типа. n-слой содержит избыток электронов (отрицательный). p-слой содержит дефицит электронов (положительный). На границе возникает электрическое поле, которое толкает электроны вверх к электроду и пропускает их дальше во внешнюю цепь.

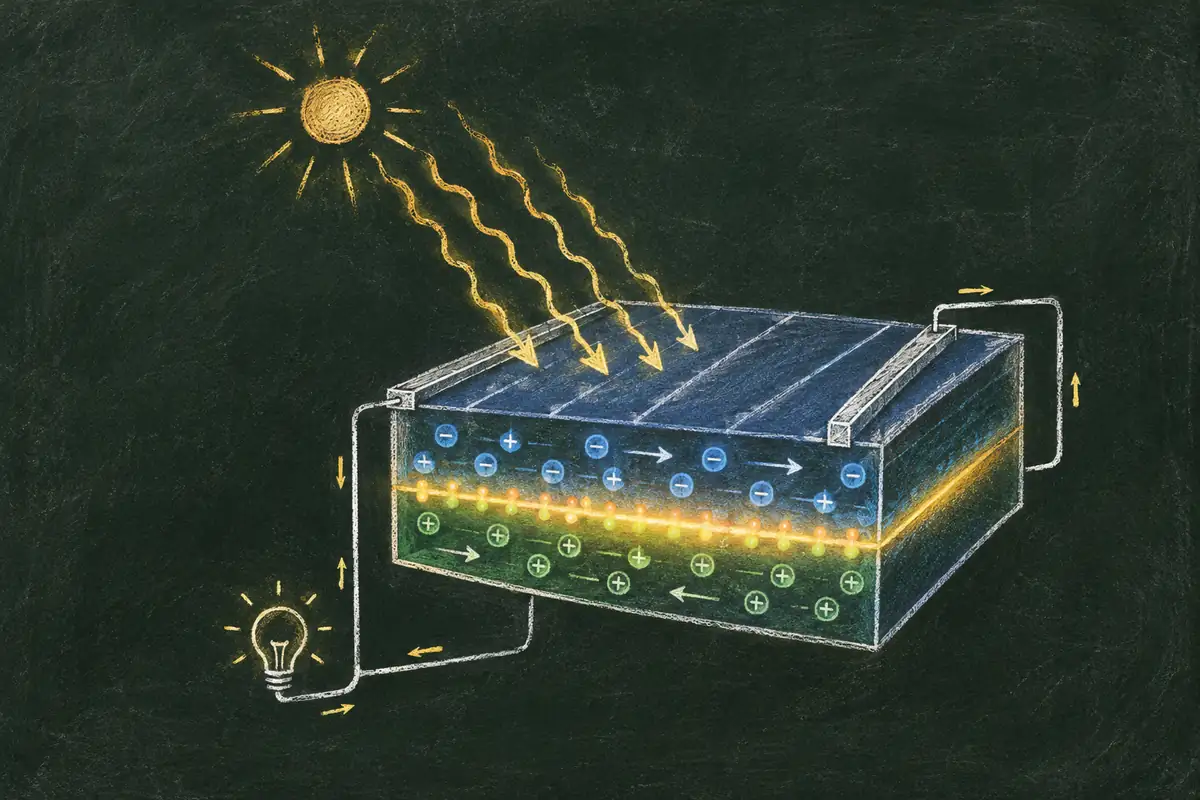

Ячейка состоит из двух слоёв кремния толщиной 0,3–0,5 миллиметра каждый. Верхний слой (n-слой) легирован фосфором: это добавляет свободные электроны. Нижний слой (p-слой) легирован бором: это создаёт дефицит электронов (дырки). На границе между слоями возникает p-n переход: это электрическое поле, ориентированное так, чтобы толкать электроны от нижнего слоя к верхнему.
Когда фотон выбивает электрон в любой из слоёв, он попадает в область влияния этого поля. Поле толкает его к верхнему электроду. Электрон вытекает во внешнюю цепь (через инвертор или контроллер) и вращается в ней, пока не вернётся в нижний электрод. Там его встречает дырка (отсутствие электрона), и он входит обратно в ячейку. Этот цикл повторяется миллионы раз в секунду при солнечном свете.
| Толщина n-слоя | 0,3 мм, легирован фосфором |
| Толщина p-слоя | 0,5 мм, легирован бором |
| Напряжение холостого хода (Voc) | 0,6–0,7 В на одну ячейку |
| Ток короткого замыкания (Isc) | 0,5–0,7 А на одну ячейку |
| КПД ячейки | 19–23 % в среднем |
| Типичная мощность 1 м² панели | 350–550 Вт в зависимости от типа |
Почему панель вырабатывает постоянный ток, а не переменный
P-n переход работает как диод. Диод: это приспособление, которое пропускает ток только в одну сторону. Электроны легко текут от n-слоя через границу в p-слой, но обратный путь для них заблокирован электрическим полем. Это диодное свойство встроено в саму структуру ячейки, в материал кремния.
Именно поэтому панель отдаёт постоянный ток (DC), а не переменный (AC). Это не выбор дизайнера, а следствие физики. Даже если щёпка солнца попадёт на панель на одну миллисекунду, электроны всё равно потекут в одну сторону.
Переменный ток нужен приборам в доме, но панель генерирует только постоянный. Вот почему инвертор: обязательная часть солнечной станции.
Строки ячеек и диоды обхода: почему тень роняет мощность
Диод обхода (bypass diode)
Маленький электронный компонент, который позволяет электронам обойти затенённую ячейку вместо того, чтобы полностью заблокировать ток в строке. Диод ставят так, чтобы при затенении тока всё равно течь через него, но с меньшей мощностью.
Внутри одной панели не одна ячейка, а 60–100 штук. Они соединены последовательно в несколько рядов (строк). Панель на 600 Вт может содержать 4 строки по 15 ячеек. Каждая ячейка отдаёт 0,6–0,7 В, строка из 15 ячеек даёт примерно 9–10 В, четыре строки параллельно дают 9 В и мощность 600 Вт.
При последовательном соединении в строке есть проблема: если одна ячейка затенена или сломана, она не может дать ток. Электроны не могут пройти через эту ячейку, как будто она вообще не подключена. Весь ток в строке падает до нуля. Мощность вместо 600 Вт падает до 100–150 Вт, потому что остаются только три строки в строю, а четвёртая заблокирована одной затенённой ячейкой.
| Сценарий | Без диода обхода | С диодом обхода |
|---|---|---|
| Затенена 1 ячейка из 60 | Весь ток = 0 | Ток обходит ячейку |
| Мощность панели | 0–5 % (практически мёртва) | 85–90 % (норма) |
| Напряжение на затенённой ячейке | Резко возрастает, может сгореть | Стабилизируется диодом |
| Потеря выработки в день | Весь день без солнца на эту ячейку = 100 % потеря | Несколько процентов за день |
Напряжение и ток: рабочая точка панели
Панель характеризуется двумя крайностями: напряжение холостого хода (Voc) и ток короткого замыкания (Isc). Voc: это напряжение без нагрузки, примерно 38–41 В для панели 600 Вт. Isc: это ток, если закоротить выводы, примерно 10–12 А. Но мощность максимальна не при Voc и не при Isc, а где-то посередине между этими крайностями.
Представь график: по оси X напряжение (от 0 до 41 В), по оси Y мощность (от 0 до 600 Вт). Мощность: произведение напряжения и тока. При напряжении 0 (короткое замыкание) мощность 0, потому что ток максимален, но напряжение нулевое. При напряжении 41 В (холостой ход) мощность тоже 0, потому что ток нулевой. Максимум мощности где-то на 30–35 В: это и есть рабочая точка. Контроллер MPPT ищет именно эту точку.
Контроллер MPPT: поиск максимальной мощности
MPPT
Maximum Power Point Tracking. Алгоритм, который ищет напряжение, при котором панель отдаёт максимальную мощность. Контроллер каждые 100–200 миллисекунд меняет нагрузку (сопротивление) и смотрит, увеличилась ли или уменьшилась мощность. Если увеличилась: продолжает в ту же сторону. Если уменьшилась: разворачивается.
Без MPPT контроллер просто переводит напряжение панели в напряжение батареи (или инвертора). Мощность теряется потому, что рабочая точка не в максимуме кривой. MPPT ищет максимум и держит панель там, переводя примерно на 10–20 % больше энергии в батарею по сравнению с простым контроллером.
PWM контроллер работает иначе: он просто включает и выключает панель с высокой частотой (несколько килогерц), регулируя среднее напряжение. Это дешевле, но не ищет максимум. MPPT дороже, но эффективнее и стоит свою цену, особенно на большом объёме выработки.
Инвертор: преобразование постоянного тока в переменный
Инвертор
Электронное устройство, которое преобразует постоянный ток (DC) из панели в переменный ток (AC) для домашних приборов. Переменный ток в России: 220 В, 50 Гц (синусоида, которая меняет полярность 50 раз в секунду).
Постоянный ток из панели и контроллера подходит для батареи или компьютера, но не для холодильника в кухне. Холодильник, стиральная машина, обогреватель: все рассчитаны на переменный ток 220 В. Инвертор включает и выключает полупроводники (транзисторы) 100 раз в секунду, создавая переменный сигнал, похожий на синусоиду сетевого напряжения.
Дешёвый инвертор создаёт прямоугольный сигнал, не синусоиду. Такой сигнал может повредить чувствительную электронику: модемы, зарядки, микроволновки. Хороший инвертор генерирует чистый синус, неотличимый от сетевого напряжения. Это дороже на 30–50 %, но необходимо, если в доме есть электроника.
От фотона до розетки: полный путь энергии
Энергия путешествует долгий путь от Солнца до лампочки в спальне. Вот маршрут с потерями на каждом этапе:
Частые вопросы
Почему из солнечной панели идёт именно постоянный ток?
Кремниевая ячейка содержит p-n переход. Это граница, которая толкает электроны в одну сторону и блокирует обратный ток. Так что ток всегда течёт в одну сторону, будь то солнечно или облачно.
Что такое Voc и какое напряжение отдаёт панель?
Voc (напряжение холостого хода): максимальное напряжение панели без нагрузки, обычно 37–41 В. На рабочей точке напряжение ниже примерно на 20–25 %, около 30 В для панели 600 Вт.
Почему тень на одной ячейке роняет мощность всей панели?
Внутри панели ячейки соединены последовательно. Если одна ячейка в тени, она не может дать ток, и весь ток в строке падает. Для защиты между строками ставят диоды обхода: они позволяют электронам обойти затенённую ячейку.
Сколько энергии теряется от панели до розетки?
На панели теряется 14 % (это КПД кремния). В контроллере MPPT теряется 1–2 %. В инверторе теряется 5–10 %. В кабелях теряется 2–3 %. Итого в дом приходит примерно 75–85 % энергии солнца.
Что делает MPPT контроллер и почему он нужен?
MPPT ищет рабочую точку, где панель отдаёт максимальную мощность. Он измеряет напряжение и ток каждые 100–200 миллисекунд и немного меняет нагрузку. Вехаёт примерно на 10–20 % больше энергии, чем простой PWM контроллер.
Панель работает и в облачную погоду?
Да. Даже в облака проходит рассеянный свет: около 30–40 % от солнечного дня. Панель будет вырабатывать, но в три раза медленнее, чем в солнечную погоду. Зимой и в пасмурные дни выработка 5–10 % от номинала.
Почему нужен инвертор, если панель сразу отдаёт электричество?
Панель отдаёт постоянный ток (DC). Холодильник, стиральная машина, лампочка в доме работают на переменном токе (AC) 220 В, 50 Гц. Инвертор переводит DC в AC, чтобы можно было подключить обычные приборы к розетке.
Как правильно монтировать панель, чтобы она работала на максимум
Из всего выше сказанного следуют три правила монтажа:
- Избегай тени хотя бы на одну ячейку. Даже тень от ветки на час в день уменьшает выработку панели на весь день. Если избежать не получается, ставь микроинверторы (отдельный инвертор на каждую панель) или диоды обхода.
- Ориентируй панель на юг и наклони на угол широты вашего города (плюс-минус 10 градусов). Для Москвы это примерно 55 градусов, для Краснодара 45 градусов. Это максимизирует выработку летом и среднее значение за год.
- Оставляй зазор под панелью (минимум 10 см) для обдува воздухом. Панель нагревается до 60–70°C на солнце, и холодная циркуляция воздуха немного улучшает КПД.
