Неправильное подключение рождает дугу постоянного тока, горящую при 19 500°C, выше поверхности Солнца. Безопасное подключение — это три цифры из паспорта панели и три формулы..
Короткий ответ
Панели соединяют последовательно (напряжение складывается) или параллельно (токи складываются), затем ведут к MPPT инвертора. Главное: максимальное напряжение при морозе не превышает максимум инвертора, иначе сгорят входные конденсаторы.
Три цифры из паспорта панели
Каждая панель имеет три главные электрические характеристики, которые нужно знать перед подключением. Эти цифры находятся в паспорте панели и на её шильдике. От правильного понимания этих параметров зависит вся архитектура вашей солнечной системы.
Voc (напряжение холостого хода)
Максимальное напряжение одной панели при стандартных условиях 25°C.. Пример: LONGi Hi-MO 6 (430 Вт) Voc = 39,13 В. Это напряжение, которое панель выдаёт, когда на неё светит солнце, но из неё не берут ток. При холоде эта цифра РАСТЁТ, не падает. Это главный подвох для проектировщиков..
Isc (ток короткого замыкания)
Максимальный ток панели при 25°C. Пример: LONGi Isc = 14,15 А. Это ток в проводе, когда панель работает и нагружена инвертором. При параллельном подключении токи складываются. Две панели 14,15 А каждая дают в сумме 28,3 А, что может превысить лимит входа MPPT инвертора.
Max series fuse
Максимальный номинал предохранителя для одной панели в цепочке. Обычно 20–25 А для бытовых панелей. Это предел, установленный производителем панели. Если поставить предохранитель больше, при неисправности панель может перегореть вместо того, чтобы предохранитель разорвал цепь.
Три схемы подключения
Последовательное подключение
Плюс одной панели подключается к минусу следующей. Получается длинная цепь. Результат. Напряжение складывается, ток остаётся одинаковым.. Пример: три панели по 39 В дают 117 В на выходе, ток при этом остаётся 14 А. Преимущество. Высокое напряжение позволяет использовать тонкие провода и иметь низкие потери электроэнергии в проводке.. Недостаток. Если одна панель попадёт в тень, вся цепочка работает на минимум, потому что ток ограничен самой слабой панелью. Выбирай это подключение, когда панелей немного (3–10) и инвертор имеет диапазон MPPT 100–500 В..
Параллельное подключение
Все плюсы панелей подключаются в одну шину, все минусы в другую шину. Результат. Напряжение одинаковое, токи складываются.. Пример: три панели по 39 В дают 39 В на выходе, а токи складываются 14 + 14 + 14 = 42 А. Преимущество: каждая панель независима, если одна панель попадёт в тень, она выдаст меньше, но остальные панели выдадут полный ток. Надёжность системы выше. Недостаток. Токи могут быть очень большими (10 панелей 14 А каждая = 140 А). Нужны толстые кабели, мощные предохранители, всё усложняется. Выбирай это подключение, когда мало вольтов и много ампер, или панели стоят под разными углами и часто затенены по отдельности..
Смешанное подключение (series-parallel)
Несколько цепочек, каждая из которых собрана последовательно, затем эти цепочки соединены параллельно. Пример. Две цепочки по 5 панелей каждая, потом эти две цепочки соединены параллельно. Каждая цепочка выдаёт 195 В (5 × 39 В), две цепочки параллельно дают 195 В, но ток удваивается до 28 А.. Это золотая середина. Напряжение не слишком мало (удобно для MPPT), не слишком много (в пределах лимита 500 В), токи управляемые, надёжность выше, чем при чистом параллеле. Большинство систем выше 5 кВт используют именно эту схему..
Расчёт Voc при морозе главная ошибка
Это самое частое недоразумение при проектировании. Напряжение панели при морозе растёт, не падает. При холоде резкий скачок вверх может разрушить входные конденсаторы инвертора. Если бюджета на замену нет, система умирает..
Коротко
- При холоде напряжение РАСТЁТ. LONGi при минус 49°C выдаст 45,8 В вместо 39 В (+17%).
- Если Voc превысит максимум инвертора (обычно 500 В), сгорят входные конденсаторы.
- Используй таблицу коэффициентов холода перед каждым расчётом строки..
| Температура | Коэффициент (NEC 690.7) | Voc при T | Примечание |
| 25°C (STC) | 1,00 | 39,13 В | До 12 панелей (Deye 500 В) |
| 0°C | 1,10 | 43,04 В | До 11 панелей |
| минус 10°C | 1,14 | 44,61 В | До 11 панелей |
| минус 20°C | 1,18 | 46,17 В | До 10 панелей |
| минус 30°C | 1,21 | 47,35 В | До 10 панелей |
| минус 40°C | 1,23 | 48,12 В | До 10 панелей |
| минус 49°C (Челябинск мин) | 1,25 | 48,91 В | До 10 максимум |
Алгоритм расчёта строки на практике
Рассчитаем для выбранных солнечных панелей максимальное количество в одну цепочку. Это самый важный этап проектирования.
Параллельные цепочки и ограничения MPPT
При подключении нескольких цепочек последовательных панелей параллельно текущий через каждый MPPT вырастает. Это главная граница. Если при выборе гибридного инвертора MPPT пропускает максимум 18 А, то две цепочки LONGi (14,15 + 14,15 = 28,3 А) не влезут в один MPPT. Потребуется либо второй MPPT, либо второй инвертор.
| Deye SG04 | Must PV18 | Solis | |
|---|---|---|---|
| Max Isc на MPPT | 27 А | 18 А | 20 А |
| Одна цепочка LONGi | 14,15 А | 14,15 А | 14,15 А |
| Две цепочки LONGi | 28,3 А (переполнено) | 28,3 А (переполнено) | 28,3 А (переполнено) |
| Рекомендация | Две MPPT или второй инвертор | Один инвертор одна цепочка | Две MPPT |
Кабель DC линии расчёт по падению
Солнечный кабель H1Z2Z2-K (EN 50618) рассчитан на минус 40 до плюс 90°C и выдерживает 1500 В DC постоянного напряжения.. Это стандарт для солнечных систем. Таблица допустимых токов при нагреве до 60°C.
| Сечение кабеля | Допустимый ток | Падение напряжения |
|---|---|---|
| 2,5 мм² | 41 А | 23,0 В/(А км) |
| 4 мм² | 55 А | 14,3 В/(А км) |
| 6 мм² | 70 А | 9,49 В/(А км) |
| 10 мм² | 98 А | 5,46 В/(А км) |
Правило выбора кабеля. Падение напряжения не более 3% от Voc строки. Пример для LONGi 10 панелей (Voc 391 В) и расстояния от панелей до инвертора 20 метров.. Допустимое падение = 391 x 0,03 = 11,7 В. Считаем для кабеля 4 мм² при токе 14,15 А: падение = 14,15 A x 14,3 В/(А км) / 1000 x 20 м = 4 В. Это в норме. Кабель 2,5 мм² дал бы 14,15 x 23,0 / 1000 x 20 = 6,5 В, тоже подходит, но на грани.
Выбирай кабель 4 мм² для расстояний до 20 м, 6 мм² для 20–40 м, 10 мм² свыше 40 м. Это гарантирует потери менее 3% и запас безопасности по нагреву.
Разъёмы MC4 и совместимость
Стандартный разъём MC4 (Multi-Contact 4mm) для солнечных панелей имеет напряжение 1000 В DC или 1500 В DC (расширенный), ток до 45 А для оригинального Stäubli, температура минус 40 до плюс 85°C, защита IP65 или IP67 при соединении.. На рынке множество копий и аналогов, но стыковка оригинальных с копиями приводит к снятию гарантии на панели. Производитель Stäubli явно это запретил..
Стыковка оригинальных MC4 со совместимыми копиями приводит к снятию гарантии на панели. Контакты начинают греться. Производитель Stäubli прямо запретил такую стыковку..Sinovoltaics, 2020
Типичная ошибка на монтаже. Неплотное обжатие контакта.. Контакт греется от сопротивления, температура лезет в 1000°C, провод загорается. Более 80% пожаров в PV-системах вызваны плохо установленными разъёмами.
MC4 должны быть плотно защёлкнуты. Услышь щелчок при присоединении. При разборке не рвите, проворачивайте против часовой стрелки медленно..

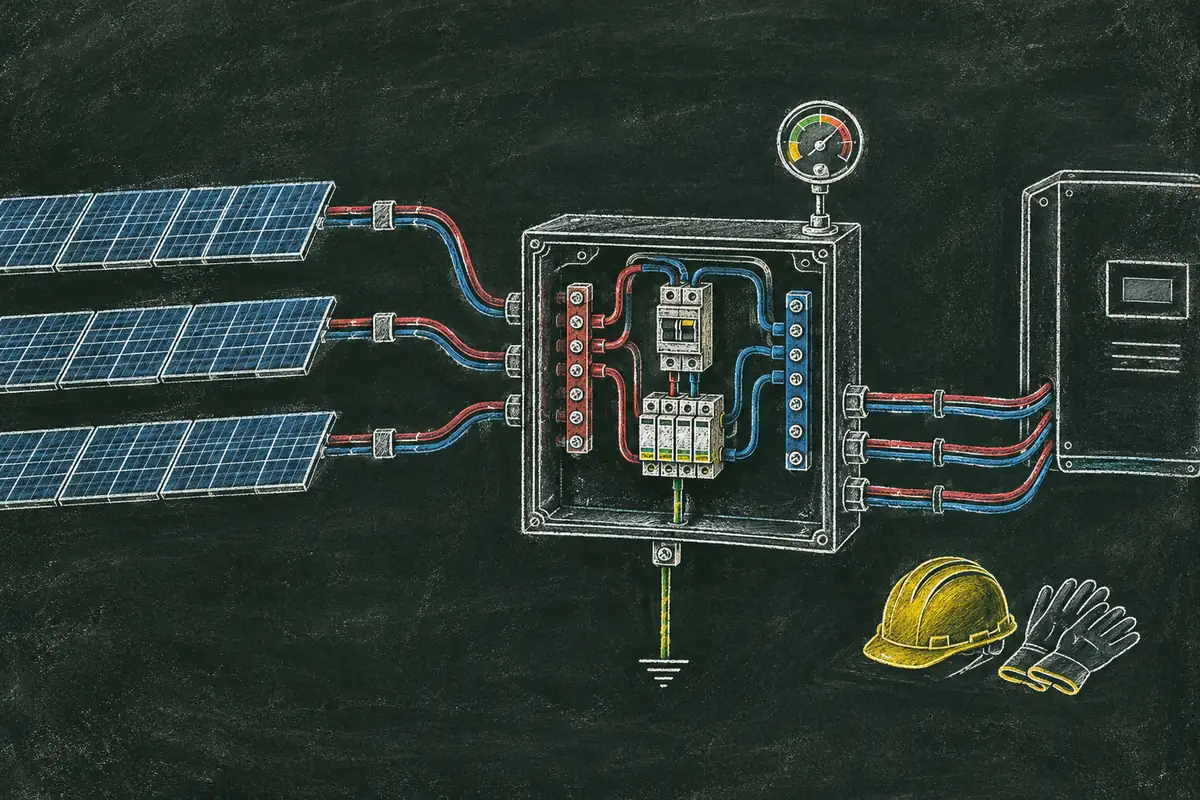

Предохранители на DC линии
Когда их ставить. Если параллельных цепочек три и более. При одной-двух цепочках ток идёт только в инвертор, встроенная защита там справляется..
Номинал предохранителя считается по формуле. Номинал = Isc панели x 1,56.. Для LONGi: 14,15 x 1,56 = 22 А, практически выбираем 25 А DC. Только класс gПВ (IEC 60269-6 или UL 2579) для солнечных систем.. AC-предохранители и плавкие вставки автомобильные не выдержат DC дугу и не отключат цепь. Ставить на положительном (live) проводе каждой цепочки перед её параллельным подключением к общей шине..
AC-автомат при постоянном токе не гасит дугу и не отключается. DC дуга может гореть часами, пока не выгорит весь кабель. Это не вариант защиты.
УЗИП защита от скачков напряжения
УЗИП (устройство защиты от перенапряжения) спасает инвертор при ударах молнии и скачках напряжения в сети. Выбирают по напряжению срабатывания Ucpv.. Ucpv должен быть выше максимального Voc при холоде. Пример. 10 LONGi при минус 49°C = 10 x 48,91 В = 489 В.. Выбираем УЗИП с Ucpv = 500 В, чтобы молния сработала раньше, чем панели пробьют входной конденсатор. Один УЗИП достаточен, если расстояние от панелей до инвертора менее 10 м (токи наведения слабые). Два УЗИП (на обоих концах цепи) нужны, если система имеет громоотвод или расстояние более 10 м. Только DC-rated.. AC УЗИП при постоянном токе не сработает..
Безопасность постоянного тока пять правил
Дуга постоянного тока горит при 19 500°C, выше поверхности Солнца. AC дуга гасится каждый полупериод (120 раз в секунду), DC дуга не гаснет сама и может гореть часами. Её нельзя потушить водой, нельзя отключить AC-автоматом..
Пять правил электробезопасности при работе с солнечными панелями.
Коротко
- DC цепь остаётся под напряжением даже при выключенном инверторе, потому что свет гасит только Voc, но напряжение остаётся..
- Все компоненты ДОЛЖНЫ быть DC-rated, не AC. Провода, кабели, предохранители, автоматы, разъёмы..
- На DC стороне инвертора обязателен выключатель-разъединитель для безопасного отключения при работах..
- При работе с открытой цепью в солнечный день используй перчатки категории 2 и специальный инструмент..
- Перед тем как трогать провода и разъёмы, всегда проверь нулевое напряжение мультиметром..
Пример расчёта для дома в Челябинске
Сценарий: дом в Челябинске, потребление 500 кВт ч/месяц, выбран инвертор Deye SUN-5K-SG04 (два MPPT по 250 В, ток 18 А каждый), панели LONGi Hi-MO 6 (Voc 39,13 В, Isc 14,15 А).
Типичные ошибки и как их избежать
На этапе проектирования и монтажа солнечной системы происходят одни и те же ошибки. Вот самые частые и их последствия.
Ошибка 1: не учли температурный коэффициент
Проектировщик посчитал максимум панелей при 25°C без коэффициента. Зимой Voc лезет выше лимита инвертора (500 В), входной конденсатор берёт 600 В вместо 500 В. Конденсатор пробивается, инвертор умирает в начале отопительного сезона, когда система нужна больше всего. Замена конденсатора на сервис = 3–5 тысяч рублей. Как избежать: всегда используй коэффициент 1,25 для России и проверь три раза перед покупкой панелей.
Ошибка 2: неправильное обжимание MC4
Монтажник использовал универсальный обжимник вместо фирменного. Контакт обжат неплотно, сопротивление контакта лезет в 0,1 Ом. При токе 14 А на контакте выделяется 19,6 Вт мощности. За час контакт нагревается до 150°C, за два часа до 250°C, провод загорается. Более 80% пожаров в солнечных системах вызваны именно плохой обжимкой. Как избежать: используй оригинальный инструмент Stäubli MC4 (обжимник стоит 1500 рублей) или закажи обжатые коннекторы с заводским опрессованием. Если сам обжимаешь — проверь щелчок при подключении, когда вытягиваешь провод, он должен тянуться с силой.
Ошибка 3: использование AC кабеля вместо солнечного
Проектировщик экономит 50 рублей на метр и покупает кабель NYM (AC 380 В) вместо H1Z2Z2-K. AC кабель имеет медь потонче и изоляцию потоньше. При токе 14 А в DC режиме медь нагревается сильнее чем в AC (нет охлаждения от частой переполюсировки), изоляция деградирует быстрее, через 3–6 месяцев пробой на землю. Как избежать: всегда используй кабель EN 50618 (H1Z2Z2-K, двойная изоляция), красный и чёрный цвета. Он стоит немного больше, но спасает дом.
Ошибка 4: параллель панелей разных типов
Старые панели 10 лет назад Voc = 35 В, новые LONGi Voc = 39 В. Разница 4 В при параллельном подключении создаёт уравнивающий ток 14 А, который за 10 минут поджаривает коннектор. Как избежать: когда расширяешь систему новыми панелями — берёшь точно такие же, либо подключаешь новые цепочкой отдельно через second MPPT. Никогда не миксуешь старое и новое в одной цепочке.
Ошибка 5: AC-предохранитель вместо DC-гПВ
При коротком замыкании на DC цепи возникает дуга. AC-предохранитель рассчитан на то, что дуга погаснет при переходе тока через ноль. Но ноля нет. Дуга горит и горит, предохранитель не гасится, кабель плавится. По стандарту IEC 60269-6, DC-предохранитель должен иметь breaking capacity минимум 1000 А, AC-предохранитель обычно 6000 А, но для AC! Как избежать: при трёх и более параллельных цепочках ставь только gПВ-предохранители, отмеченные UL 248-19, IEC 60269-6 на коробке. Стоят примерно столько же.
Checklist перед монтажом
- Считал ли я Voc при абсолютном минимуме региона (коэффициент 1,25 для России)?
- Напряжение при морозе не превышает максимум MPPT инвертора на 5%?
- Все компоненты DC-rated (провода, кабель H1Z2Z2-K, предохранители gПВ, разъёмы MC4)?
- Кабель выбран по правилу падение напряжения не превышает 3%?
- При трёх и более параллельных цепочках установлены предохранители gПВ?
- УЗИП установлена и её Ucpv больше максимального Voc при холоде на 10%?
- Все MC4 разъёмы обжаты оригинальным инструментом и щёлкают при вытягивании?
- Нет ли в системе AC кабелей, AC предохранителей или AC автоматов?
Расчёт станции под дом
Если хотите точный расчёт для вашего дома (панели, инвертор, аккумулятор, монтаж), свяжитесь с нами. Расчёт удалённо и бесплатно.
Частые вопросы
Как подключить панели разной мощности?
При последовательном подключении в одну цепочку — не делай так, все панели будут ограничены слабейшей (выходит напрасно). При параллельном — только одного типа и модели, разница напряжения ±5%. Если критично разные модели — делай series-parallel: отдельные цепочки для каждого типа, затем в параллель.
Можно ли подключить панели разного напряжения параллельно?
Нет. Если Voc отличается на 10%, между панелями потечёт уравнивающий ток до 14 А, который нагреет коннектор до 80–100°C за минуты и вызовет пожар. Разница Voc не должна превышать 5% (±2 В для типичной панели 39 В).
Нужны ли предохранители для 1-2 цепочек?
Нет. При одной-двух параллельных цепочках общий ток (14–28 А для LONGi) входит в диапазон встроенной защиты инвертора (18–27 А). Она срабатывает раньше, чем кабель загорится. Предохранители критичны при трёх и более цепочках (42+ А), когда защита инвертора может не срабатить во время.
Какой кабель выдержит мороз?
H1Z2Z2-K (EN 50618) рассчитан на −40…+90°C с двойной изоляцией, именно для солнечных систем. Обычный AC-кабель теряет гибкость при минус 20°C и может разорваться при изгибе. Никогда не смешивай AC и DC провода в одном жгуте или шланге — наведение помех.
Можно ли использовать AC-автомат вместо DC?
Ни в коем случае, это опасно. AC-автомат не гасит постоянный ток — при коротком замыкании DC-дуга может гореть часами, пока не выгорит весь кабель. Сгорает изоляция, загорается дом. Только gПВ-предохранители (UL 248-19, IEC 60269-6), сертифицированные для DC-фотовольтаики.
Что если Voc при холоде превышает максимум инвертора?
Три варианта: 1) уменьшить количество панелей в цепочку (но упадёт мощность), 2) добавить второй MPPT, если инвертор многотрактный, 3) выбрать другой инвертор с диапазоном входа 150–600 В вместо 150–500 В. Пересчитай весь проект заново, не импровизируй.
