Газовый котел щёлкает и отключается при скачке напряжения, потом долго не запускается. Это признак того, что электроника котла получает нестабильное питание. Стабилизатор напряжения за несколько тысяч рублей спасает дорогое оборудование от поломок и гарантирует, что отопление работает стабильно.
Коротко
- Газовый котел потребляет 30-150 ватт в режиме отопления, циркуляционный насос - 40-60 ватт (старый с фиксированной скоростью). Суммарно это 100-200 ватт номинала, с запасом на пусковые токи нужен стабилизатор от 500 ватт.
- Выбирайте релейный или симисторный стабилизатор (они дешевле инверторного). Инверторный нужен только если сеть критически нестабильна ниже 165 вольт или выше 280 вольт.
- Стабилизатор регулирует напряжение при скачках. При полном отключении сети (напряжение упало в ноль) стабилизатор бесполезен. Нужен ИБП с аккумулятором, чтобы котел пережил отключение.
Почему газовый котел выключается при скачках напряжения
Электроника современного газового котла это набор датчиков, реле, управляющей платы и микроконтроллера. Все они рассчитаны на напряжение 220 вольт с допуском ±10 процентов по ГОСТ 32144-2013, то есть 207-253 вольта. Когда напряжение за несколько миллисекунд упадёт до 180 вольт или поднимется до 270 вольт, электромагнитные реле котла срабатывают на разрыв и прибор выключается в целях безопасности.
На краю города или в сельской местности напряжение может скакать от 170 до 270 вольт несколько раз в день. Каждый скачок вызывает отключение котла. Отопление останавливается, батареи холодают, пока котел не перезагрузится. Стабилизатор напряжения в этом случае перехватывает скачки и выдаёт на вход котла стабильные 220-230 вольт.
По ГОСТ 32144-2013 нормальное напряжение в сети это 207-253 вольта (±10 процентов от номинальных 230 вольт). В мануалах газовых котлов часто указано, что он рассчитан на 220 вольт ±10 процентов, то есть 198-242 вольта. На практике котлы стабильнее работают если напряжение находится в диапазоне 210-250 вольт.
Потребление электроэнергии газовым котлом и циркуляционным насосом
Газовый котел сам по себе не отапливает дом электричеством. Газ горит и нагревает воду. Электричество нужно для трёх компонентов: циркуляционного насоса (качает горячую воду по батареям), вентилятора турбины (если котел с закрытой камерой) и электроники управления (датчики, реле, плата управления).
| Компонент | Старые модели (10+ лет) | Современные модели | Пик при розжиге |
|---|---|---|---|
| Компонент | Старые модели (10+ лет) | Современные модели | Пик при розжиге |
| Компонент | Старые модели (10+ лет) | Современные модели | Пик при розжиге |
| Компонент | Старые модели (10+ лет) | Современные модели | Пик при розжиге |
| Компонент | Старые модели (10+ лет) | Современные модели | Пик при розжиге |
В активном режиме отопления газовый котел потребляет 30-150 ватт в зависимости от модели. Конденсационные котлы с инверторным циркуляционным насосом потребляют меньше (5-45 ватт). Напольные котлы с отдельным внешним циркуляционным насосом потребляют больше, так как насос работает отдельно (60-80 ватт дополнительно).
Расчёт мощности стабилизатора для газового котла
Мощность стабилизатора рассчитывается просто: сумма потребления котла и циркуляционного насоса, умноженная на коэффициент 1,3 для запаса на пусковые токи.
Формула: (Потребление котла Вт + Потребление насоса Вт) × 1,3 = минимальная мощность стабилизатора в ватт-амперах.
Пусковой ток это краткий всплеск тока при запуске насоса или при резком срабатывании реле котла. Хотя номинально котел потребляет 200 ватт, при запуске насоса ток может подскочить до 300-400 ватт на несколько миллисекунд. Поэтому нужен запас.
Примеры расчётов для разных типов котлов
Пример 1: настенный двухконтурный котел (Viessmann, Bosch)
Потребление котла: 200 ватт. Циркуляционный насос встроенный: 50 ватт. Сумма: 250 ватт. С запасом 1,3: 325 ватт-ампер. Выбирайте стабилизатор 500 ватт или 1 киловатт. Рекомендуемый тип: релейный 1 кВА.
Пример 2: напольный котел с отдельным циркуляционным насосом (Navien)
Потребление котла: 300 ватт. Циркуляционный насос Grundfos отдельный: 70 ватт. Сумма: 370 ватт. С запасом 1,3: 481 ватт-ампер. Выбирайте стабилизатор 1,5 кВА. Рекомендуемый тип: релейный или симисторный 1,5 кВА.
Пример 3: конденсационный котел с инверторным насосом
Потребление котла: 80 ватт. Инверторный циркуляционный насос: 20 ватт. Сумма: 100 ватт. С запасом 1,3: 130 ватт-ампер. Выбирайте стабилизатор 500 ватт. Рекомендуемый тип: релейный 500 ватт или даже 300 ватт хватит.
Для подавляющего большинства газовых котлов достаточно стабилизатор мощностью 1 киловатт. Если котел современный с инверторным насосом, хватит 500 ватт. Если дом большой и кроме котла нужно защитить холодильник и другую технику, берите стабилизатор 5-10 киловатт.
Какой тип стабилизатора выбрать: релейный, симисторный или инверторный
Релейный стабилизатор это стандартный выбор для газовых котлов в частных домах. Он коммутирует различные обмотки трансформатора при скачках напряжения. Время срабатывания 50-200 миллисекунд, точность регулирования ±5-10 процентов. Дешёвый, надёжный, работает 20-30 лет без обслуживания. Издаёт щелчки при переключении - это нормально, не помеха.
Симисторный (электронный) стабилизатор использует полупроводниковый элемент и срабатывает быстрее, за 10-20 миллисекунд. Точнее регулирует напряжение (±2-5 процентов). Чуть дороже релейного. Подходит для чувствительной электроники. Может издавать радиопомехи на низких частотах, но для котла это не критично.
Инверторный стабилизатор преобразует входное напряжение в постоянное, потом обратно в переменное с идеальной синусоидой. Самый точный (±0,5-1,5 процентов), срабатывает мгновенно. Используется в критичных приборах (серверные комнаты, студийное оборудование). Для газового котла избыточен. Дорогой и имеет меньший КПД (85-88 процентов против 98 процентов у релейного).
Рекомендация: для газовых котлов выбирайте релейный стабилизатор. Если на линии очень глубокие просадки или пики (ниже 165 вольт или выше 280 вольт), рассмотрите симисторный. Инверторный не требуется.
Требование к форме напряжения: синусоида против меандра
Циркуляционный насос это электромотор с индуктивной нагрузкой. Он требует синусоидального напряжения, а не прямоугольного сигнала (меандра). Стандартный стабилизатор выдаёт синусоиду и хорошо работает с насосом. Проблема возникает с некоторыми компьютерными ИБП (бесперебойными источниками питания), которые выдают меандр. Подключить котел и насос к такому ИБП опасно - насос может сгореть.
Если вы выбираете ИБП для резерва при отключении, убедитесь, что там написано «чистый синус» (clean sine wave), а не «линейный» или «меандр». Проверьте спецификацию перед покупкой.
Когда стабилизатор НЕ спасает котел
Стабилизатор регулирует напряжение ТОЛЬКО при наличии сетевого питания. При полном отключении линии (напряжение упало в ноль) стабилизатор бесполезен и не может помочь.
Если в вашём регионе частые длительные отключения электричества (несколько раз в неделю на 2-6 часов), стабилизатор вас не спасет. Нужен ИБП с аккумулятором. ИБП имеет встроенную батарею и при отключении сети переходит на батарею, продолжая питать котел и насос несколько часов.
Есть также подвох с фазозависимыми газовыми котлами (обычно старые модели). Некоторые системы зажигания требуют срабатывания ровно на определённой фазе переменного тока. При глубокой просадке напряжения стабилизатор может нарушить фазу, и система зажигания не сработает. Если у вас старый котел и часто бывают очень глубокие просадки (ниже 165 вольт), проверьте в мануале про фазозависимость и проконсультируйтесь с сервисом.
Стабилизатор или ИБП для газового котла: как выбрать
Эти два устройства решают разные задачи.

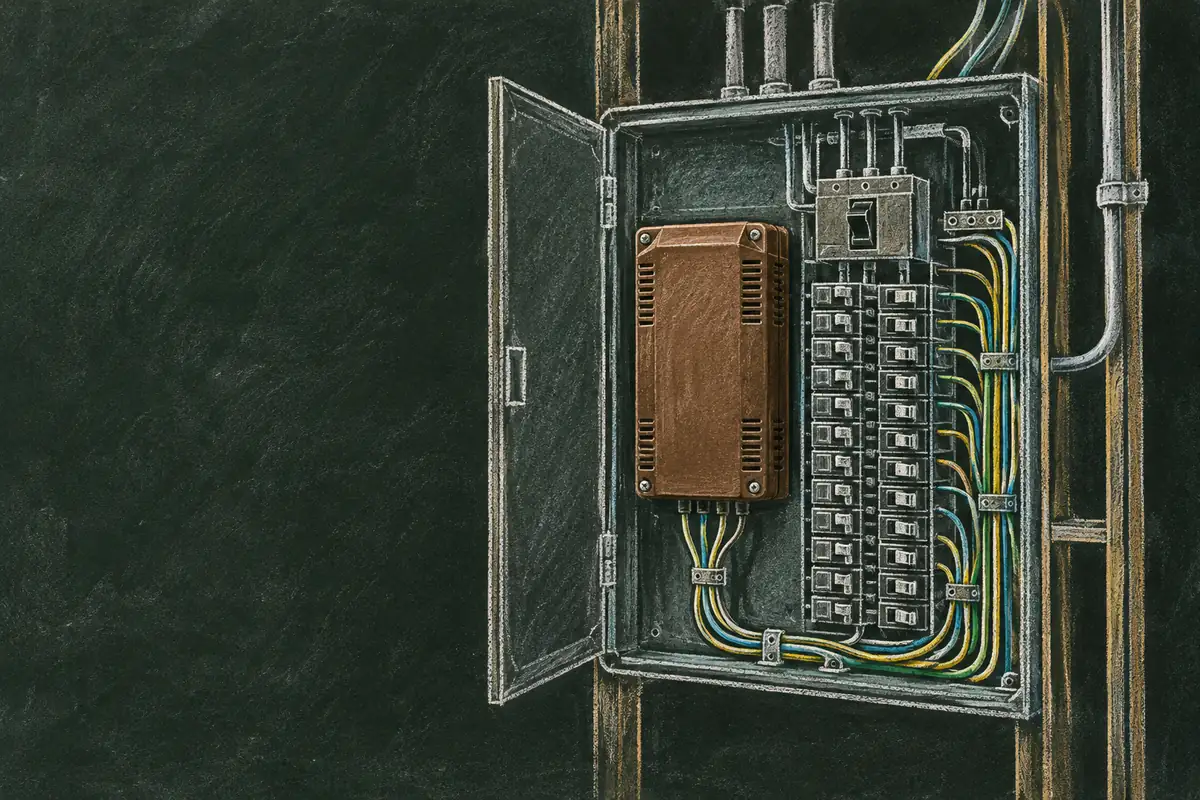

Монтаж стабилизатора в щитке
Стабилизатор устанавливается в главный электрический щиток дома ПОСЛЕ счётчика электроэнергии и ПОСЛЕ вводного автоматического выключателя. Подключается между общим входом и остальной проводкой дома. Крепится на специальную DIN-рейку.
Главное правило при установке стабилизатора: оставить место для вентиляции сверху и снизу (10-15 сантиметров), так как мощные стабилизаторы при работе на нагрузке выделяют тепло. Раз в год проверяйте, что вентиляционные отверстия не забиты пылью.
Не трогайте стабилизатор и его провода во время его работы. Внутри находится опасное для жизни напряжение. При необходимости отключите вводный автомат и дайте несколько секунд на разрядку конденсаторов.
Проверьте напряжение перед покупкой
Перед тем как покупать стабилизатор, убедитесь, что проблема действительно есть. Возьмите мультиметр и замеры за неделю в разное время суток. Если напряжение всегда 207-253 вольта, стабилизатор не нужен. Если часто видите 180-200 вольт или 260-280 вольт, стабилизатор поможет.
Чек-лист выбора и установки
- Посмотрите мануал вашего котла: какой ток и какое напряжение потребляет. Обычно там написано 220 В ±10% или 220 В ±5%.
- Добавьте потребление циркуляционного насоса (если встроенный, обычно указано в мануале; если отдельный, смотрите на его упаковке).
- Умножьте сумму на 1,3 для запаса на пусковые токи.
- Замеры мультиметром: напряжение часто ниже 200 В или выше 260 В? Если часто - стабилизатор нужен. Если редко - может обойтись.
- Выберите релейный стабилизатор мощностью на 50% выше рассчитанной (например, рассчитали 1 кВА, берите 1,5 кВА). Переплата лучше, чем недостаток мощности.
- Проверьте гарантию (обычно 2-3 года) и возможность ремонта в вашем городе.
- Вызовите электрика для монтажа в щитке после счётчика.
Вывод: если в вашей сети бывают скачки напряжения и газовый котел выключается несколько раз в неделю, это серьёзная проблема. Стабилизатор мощностью 1-1,5 киловатта решит её за 3-5 тысяч рублей и спасит котел от выхода из строя. Установка займёт час, пользоваться будете 20-30 лет.
Частые вопросы
Какой стабилизатор для настенного газового котла?
Для настенного двухконтурного котла типа Viessmann или Bosch хватает стабилизатор 500 ватт до 1 киловатта. Котел потребляет 150-200 ватт, циркуляционный насос встроенный - 40-60 ватт, итого с запасом 1,3 это примерно 350 ватт. Выбирайте релейный или симисторный тип.
Может ли стабилизатор повредить циркуляционный насос?
Циркуляционный насос требует синусоидального напряжения, не меандра. Компьютерные ИБП с меандром опасны для насоса. Стабилизатор обычно выдаёт чистый синус и не повредит насос. Но при выборе ИБП убедитесь, что там чистый синус, а не меандр.
Что означает «фазозависимый газовый котел»?
Некоторые старые модели котлов требуют срабатывания системы зажигания на определённой фазе переменного тока. Стабилизатор может нарушить фазу при скачках. Если у вас старый котел, проверьте в мануале слово «фазозависимость» или проконсультируйтесь с сервисом.
Стабилизатор от батареи срабатывает дольше, чем сетевой?
Нет, стабилизатор одинаково срабатывает от любого источника напряжения. Время переключения релейного - 50-200 миллисекунд, симисторного - 10-20 миллисекунд. Это не зависит от источника питания самого стабилизатора.
Нужна ли защита перегрузки между стабилизатором и котлом?
Автомат на входе в дом или в щитке уже защищает от перегрузки. Отдельный автомат после стабилизатора между ним и котлом не требуется. Стабилизатор должен быть рассчитан на мощность вашего котла с запасом.
Может ли стабилизатор спасти котел при отключении электричества?
Нет, стабилизатор только регулирует напряжение при скачках. При полном отключении сети стабилизатор не поможет. Для резерва при отключениях нужен ИБП с аккумулятором или гибридный инвертор с солнечными панелями.
