Панель с маркировкой '12V' никогда не выдаёт 12 вольт. Реально она работает на 18–22 вольта, а цифра '12V' на корпусе означает только одно: к ней подходит батарея напряжением 12 вольт. Путаница в названии приводит к ошибкам при подборе контроллера и расчёте системы. Разбираемся, что реально выходит из панели, как её заряжать и где её использовать.
Короткий ответ
Панель '12V' выдаёт 18–22 вольта при стандартных условиях. Цифра '12V' - это номинальное напряжение системы, которая определяет, какую батарею к ней подключить. Реальное рабочее напряжение (Vmp) составляет примерно 18–20V, открытое напряжение (Voc) 20–24V в зависимости от температуры и модели. Для заряда батареи 12V используют контроллер MPPT или PWM, который берёт 18V и переводит их вниз до 14.4V на стадии absorption и 13.8V на float.
Что означает номинал 12V: миф и реальность
На корпусе панели пишут '12V', но это не напряжение на выходе. Это классификация для совместимости с системой. Панель '12V' предназначена для работы с аккумулятором 12 вольт, контроллером, рассчитанным на 12V системы, и инвертором на 12V выход.
Почему такой разрыв между названием и реальностью? Потому что аккумулятор 12V не заряжается от 12V. Свинцово-кислотная батарея 12V требует минимум 14–15 вольт для заряда (absorption stage), плюс нужно учесть потери в проводах и контроллере. Если панель выдавала бы ровно 12V, она не смогла бы толком зарядить батарею. Поэтому инженеры выбрали Vmp (точка максимальной мощности) примерно 18–20V, которая после снижения контроллером даёт нужные 14.4V.
Vmp (Voltage at Maximum Power)
точка на вольт-амперной характеристике панели, где произведение напряжения и тока максимально. Это рабочее напряжение при стандартных условиях тестирования (STC: 25°C, 1000 Вт/м², спектр AM1.5). Для панели '12V' это обычно 17–20V.
Voc (Open Circuit Voltage)
напряжение холостого хода, когда панель светит, но ток не течёт. Это максимальное напряжение, которое может выдать панель. Обычно на 20–30% выше Vmp, то есть для панели '12V' это 22–24V.
Реальные напряжения: конкретные примеры
Вот два реальных примера популярных панелей Renogy мощностью 100W, маркированных как '12V':
| RNG-100DB-H (гибкая) | RSP100D-BK (жёсткая) | |
|---|---|---|
| Vmp (рабочее напряжение) | 18.9V | 20.4V |
| Voc (холостой ход) | 22.5V | 24.3V |
| Ток при Vmp (Imp) | 5.29A | 4.91A |
| Ток короткого замыкания (Isc) | 5.75A | 5.21A |
| Максимальная мощность | ~100W (18.9×5.29) | ~100W (20.4×4.91) |
| Тип ячеек | монокристаллические | монокристаллические |
Обе панели выдают примерно одинаковую максимальную мощность (~100W), но распределение между напряжением и током разное. Гибкая панель (RNG-100DB-H) предпочитает ток, жёсткая (RSP100D-BK) напряжение. Для заряда батареи 12V оба варианта работают, но при выборе контроллера MPPT нужно убедиться, что его входной диапазон охватывает максимальный Voc (24.3V для RSP100D-BK).
Температура меняет напряжение: холод выше, жара ниже
На практике напряжение панели не фиксировано. Оно зависит от температуры ячеек.
Температурный коэффициент Voc обычно составляет примерно −0.3% до −0.4% на каждый градус Цельсия. Минус означает, что с ростом температуры напряжение падает. И наоборот: при похолодании напряжение растёт.
Пример расчёта: панель с Voc 22.5V при 25°C и коэффициентом −0.31%/°C. На зимний день с температурой ячейки 0°C напряжение вырастет на: (25°C − 0°C) × 0.31% × 22.5V ≈ 1.7V. То есть Voc достигнет примерно 24.2V. Летним днём, когда ячейка нагревается до 65°C, Voc упадёт примерно на 4.4V и составит около 18V.
Контроллер MPPT подбирают по максимальному Voc в холод
Это критично при выборе контроллера. Если его максимальное входное напряжение рассчитано на 24V (паспортное Voc), а зимой панель неожиданно выдаст 25V, контроллер может отключиться или повредиться. Поэтому всегда берут контроллер с запасом: для панели с максимальным Voc 24.3V выбирают контроллер, рассчитанный на 40V или выше.
Как контроллер MPPT заряжает батарею 12V
Если подключить панель прямо к батарее, напряжение 18–20V попадёт на 12V систему и разрушит её. Нужен контроллер заряда, который:
- Отслеживает точку максимальной мощности панели (MPPT) она ищет оптимальное напряжение, при котором произведение V×I максимально;
- Понижает высокое напряжение (18V) до нужного для батареи (14.4V absorption или 13.8V float);
- Импульсирует ток подмиллисекундными циклами для точной балансировки.
Эффективность хорошего MPPT контроллера составляет до 98%. Это означает, что из 100W панели при идеальных условиях вы получите 98W мощности в батарею. PWM контроллер (более простой и дешёвый) даёт на 15–40% меньше энергии, потому что не отслеживает точку максимума.
Режимы заряда MPPT контроллера: контроллер сам выбирает напряжение, но обычно работает в двух режимах:
- Absorption (14.4V для 12V) высокое напряжение, высокий ток. Батарея быстро заполняется с нуля до 80%. Длится 2–4 часа в зависимости от размера батареи и мощности панели.
- Float (13.8V для 12V) низкое напряжение, низкий ток. Поддерживает полный заряд батареи, компенсирует саморазряд. Может длиться часами.
На морозе напряжение ниже: контроллер понижает absorption/float на −16 мВ/°C
Это защита батареи: литиевые и даже свинцово-кислотные батареи на морозе чувствительны к перезарядке. Контроллер автоматически снижает absorption и float примерно на 16 мВ на каждый градус ниже 25°C. То есть при 0°C батарея зарядится до примерно 14.0V вместо 14.4V.
Применения: от автомобиля до дачи
Автомобиль: панель для подзарядки при стоянке
Малые панели 4.5–7W крепят на присосках на стекло или прячут в корзину прикуривателя. Они выдают 500–600 мА при ясном солнце, чего едва хватает на компенсацию саморазряда батареи при долгой стоянке (дача летом, аэропорт, гараж). Полная зарядка от нуля возможна разве что за несколько дней.
Такие панели продаются с встроенным PWM контроллером прямо в разъёме. Нужно только воткнуть в прикуриватель.
Лодка, кемпер, трейлер: портативная система на 20–100W
Портативные панели 20–100W (обычно складные или гибкие) подключают к небольшой батарее (обычно 100–200 Ач) для питания холодильника, помпы, освещения и USB зарядки. Таких систем продаётся множество под брендами Renogy, RichSolar, ВИН-36 на рынках и маркетплейсах. Панель идёт с встроенным MPPT контроллером.
На ясный летний день панель 100W выдаёт примерно 5A тока при Vmp, итого 500W⋅ч энергии за 10 часов светлого времени. Для кемпера с холодильником (~100W) и освещением (~30W) этого достаточно.
Дача, автономная система: 200–500W и контроллер MPPT отдельно

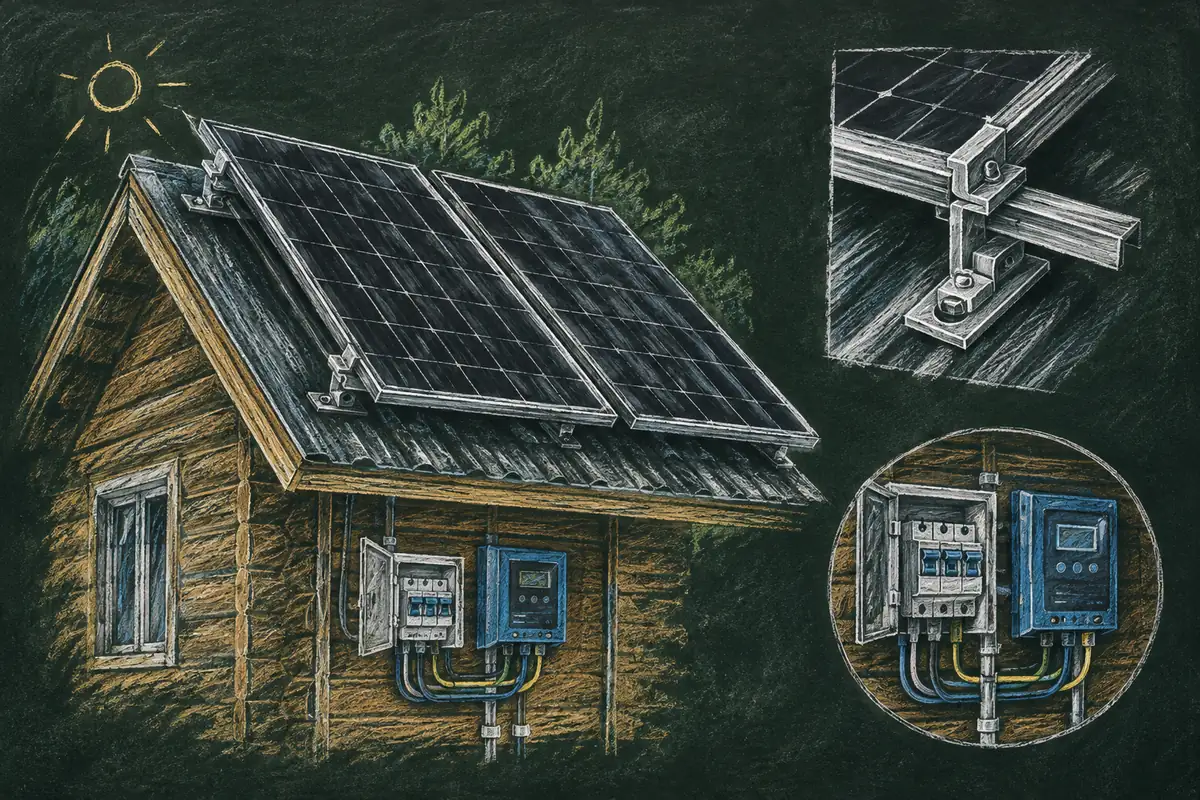

На даче часто ставят жёсткие панели на крышу и выбирают контроллер MPPT отдельно (EPEVER, Victron, Must популярные бренды). Вот реальный пример из российского форума:
- Панели: 200W + 300W (всего 500W номинальной мощности)
- Батарея: LiFePO4, 380 Ач, 48В (система 48V, два MPPT контроллера по 100A каждый для двух групп панелей)
- Инвертор: гибридный 4 кВт для резерва при отключении сети
- Стоимость: 56 000 ₽ (батареи 22k, инвертор 5k, панели+контроллеры 26k, прочее 3k)
- Выработка летом: ~2 кВт⋅ч/день (работает 8:00–17:00)
- Выработка зимой: 2–10% от номинала (снег, короткий день)
- Окупаемость: ~46 лет при экономии 1200 ₽/год на электричество
Экономически не выгодно против сетевого электричества, но работает как резерв при отключениях.
Справочник размеров: от 7W до 100W
Какой размер панели нужен для ваших задач?
| Типовой ток Isc | Применение | Вес | |
|---|---|---|---|
| 7W | ~580 мА | Автомобиль (подзарядка при стоянке) | ~150 г |
| 20W | ~1.1A | Лодка, кемпер (капельный заряд) | ~500 г |
| 40W | ~2.2A | Портативная панель для похода | ~1.5 кг |
| 100W | ~5A | Дача, кемпер, система 12/24/48V | ~5–7 кг |
| 200W+ | ~10A+ | Стационарная система на крышу | 11+ кг |
Портативные (складные, гибкие) панели чуть ниже в эффективности (около 23%) и чувствительнее к механическим повреждениям, но защита IP67 (полная водостойкость) делает их удобными для путешествий. Жёсткие монокристаллические панели (25–26% КПД) монтируют на крышу и забывают на 25 лет.
Безопасность 12V DC: почему это безопасно
12 вольт считается в международных стандартах (IEC 60364-4-41) безопасным напряжением SELV/PELV (Safety/Protected Extra-Low Voltage). Максимальный порог 50V постоянного тока. Это означает:
- Нет опасности поражения электрическим током при касании концов провода (в отличие от 220V переменного тока)
- Не нужны изолирующие перчатки и специальный инструмент
- Нет требований по защитному заземлению (как для более высоких напряжений)
Но есть компромисс: 12V требует толстые провода. Формула: A = P / V, где A ток, P мощность, V напряжение. При мощности 1000W на 12V ток составит примерно 83A, при 48V только 21A. Проводка под 83A нужна в 4 раза толще, чем под 21A. Это не просто дорого - это риск: если сечение недостаточное, провод нагреется и может загореться.
Правильное сечение провода критично для 12V систем
Если вы собираете систему 12V на 500W, используйте провода сечением не менее 4–6 мм² (для расстояния панель-батарея 5–10 метров). Для 48V на ту же мощность достаточно 1–1.5 мм².
Портативная vs жёсткая панель: как выбрать
| Портативная (гибкая) | Жёсткая монокристаллическая | |
|---|---|---|
| КПД преобразования | ~23% | ~25–26% |
| Защита от воды | IP67 (полная) | IP65–IP67 |
| Вес | Лёгкая (~1 кг на 100W) | Тяжёлая (~5–7 кг на 100W) |
| Долговечность на крыше | 5–10 лет | 25+ лет |
| Стоимость | Дороже (~30–35 ₽/Вт) | Дешевле (~25–30 ₽/Вт) |
| Удобство монтажа | Прижимается, клеится | Болты, каркас |
| Идеальное применение | Путешествия, лодка, портативность | Дача, крыша, стационарность |
Выбирайте портативную, если путешествуете или часто переносите панель. Выбирайте жёсткую, если панель будет лежать на крыше 10+ лет она оправдает себя надёжностью и чуть лучшей эффективностью.
Частые вопросы
Почему панель '12V' выдаёт 18–22V, а не 12V?
Потому что 12V - это номинал системы (указывает, какую батарею к ней подключить), а не реальное напряжение. При стандартных условиях STC (25°C, 1000 Вт/м²) панель выдаёт максимум мощности (Vmp) около 18–20V. Это напряжение достаточно, чтобы заряжать батарею 12V через контроллер.
Почему контроллер MPPT нужен для 12V панели?
Потому что панель выдаёт 18–22V, а батарея может принять максимум 14.4V (absorption). Контроллер берёт 20V от панели и понижает его до 14.4V для батареи, при этом увеличивая ток. Это даёт на 40% больше энергии, чем простой PWM контроллер.
На морозе панель выдаёт больше или меньше?
На морозе Voc (напряжение холостого хода) ВЫШЕ. При снижении температуры на каждый градус от 25°C до 0°C напряжение растёт примерно на 0.3–0.4% в зависимости от типа ячеек. Это значит, что зимой на панели может быть 24–25V вместо паспортных 22V. Контроллер MPPT это учитывает и работает правильно.
Какой размер панели выбрать для автомобиля?
Для машины подходят малые панели 4.5–7W, которые подключаются через прикуриватель или присоски на стекло. Они дают 500–600 мА тока, чего достаточно только для компенсации саморазряда при долгой стоянке. Для полной зарядки нужна стационарная зарядная станция, а не панель.
Насколько сильно температура влияет на выработку?
На жаре (выше 45°C на ячейке) мощность панели падает примерно на 0.4–0.5% на каждый градус. То есть при 65°C панель теряет 8–10% номинальной мощности. Холод лучше: при 0°C напряжение выше (хорошо для контроллера), но ток примерно такой же. Зимой в ясную погоду панель работает эффективнее, чем летом в жару.
Может ли панель 12V работать с 24V батареей?
Напрямую нет. Панель 12V выдаёт максимум 20–22V, это недостаточно для зарядки батареи 24V (нужно минимум 28V). Нужна либо панель на 24V (то есть две панели 12V в последовательности), либо контроллер-boost (преобразователь напряжения), который поднимет 20V до нужных 28V.
Портативная гибкая панель лучше, чем жёсткая?
Зависит от применения. Гибкая панель легче (удобна для туризма), защита IP67 (водостойкая), но эффективность чуть ниже (23% против 25% у жёсткой). Жёсткая: выше КПД, дольше служит на крыше дачи, но тяжелее и дороже. Для дачи выбирайте жёсткую монокристаллическую, для кемпера или лодки портативную гибкую.
