Крепление для солнечных панелей: выбор под вашу кровлю и землю

Крепление для солнечных панелей не сводится к металлическим уголкам. От выбора крепежа зависит, сколько лет прослужит станция и не потеряете ли вы 30% выработки зимой из-за неправильного зазора. В этой статье разберём, какой крепёж подходит для каждого типа крыши, как рассчитать нагрузки и сколько это стоит.

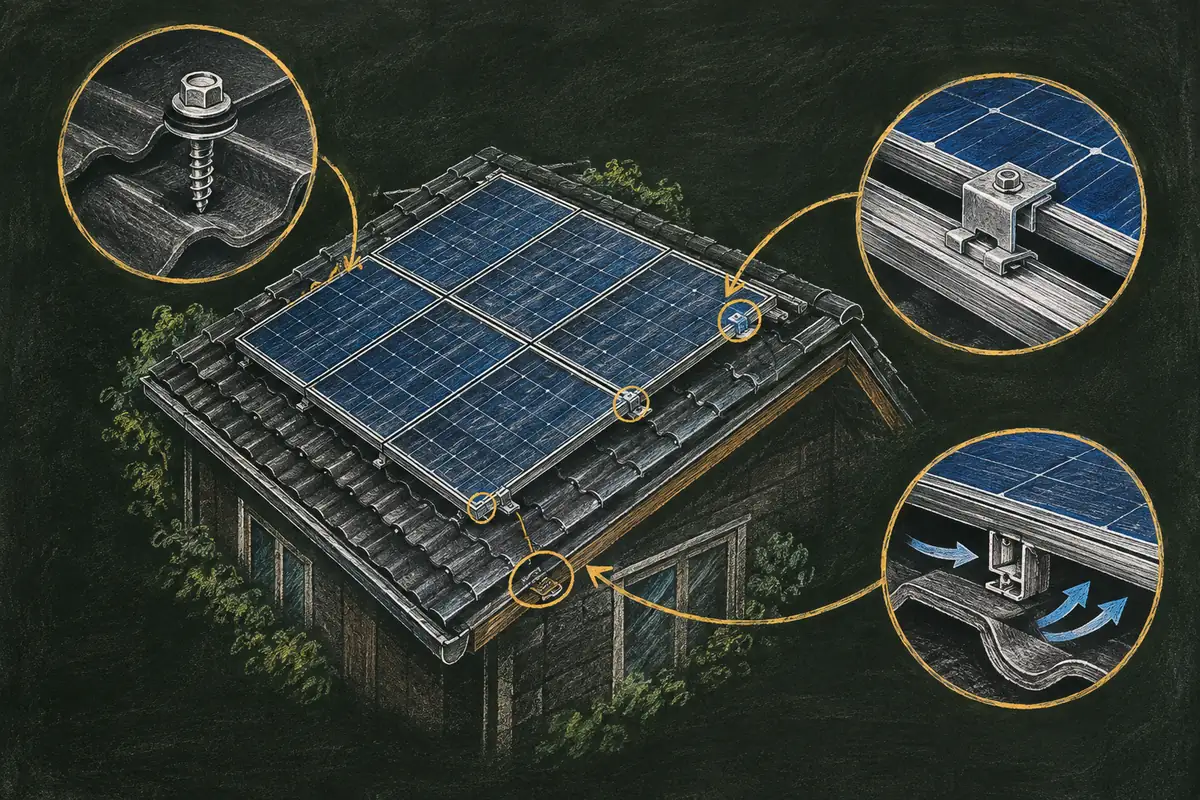

Крепёж по типам кровель: точное решение для вашей крыши

Выбор крепежа определяется материалом кровли. Ошибка на этом этапе приводит к протечкам, коррозии и смещению панелей при ветре. Ниже приведены конкретные варианты для каждого типа крыши.

Для металлочерепицы и профнастила стандарт: оцинкованные саморезы 4.8х35-50 мм с резиновой шайбой EPDM. Их вкручивают в волну, избегая гребня. Герметик не требуется, так как уплотнитель встроен в шайбу. На одну панель уходит 4-8 саморезов. Цена саморезов: 138-190 ₽ за упаковку 250 штук (октябрь 2026).

Для керамической черепицы используют болты M6-M8, которые крепятся через подконструкцию под плиткой. Сверлить саму плитку нельзя: она треснет. Между плиткой и рамой обязательно ставят силиконовый уплотнитель. Сложность монтажа высокая, цена работ: 2500-3500 ₽/кВт.

Цементная и асбестоцементная черепица (шифер) требуют болтов M6, которые вкручивают через волну плитки. Отверстие сверлят диаметром 7 мм (зазор 1 мм на расширение). Шифер хрупкий, поэтому при сверлении обязательно используют подкладку. Герметик: силиконовый под шайбой и вокруг болта. Срок службы такого монтажа: 15-20 лет.

Для плоской кровли есть два принципиально разных подхода: балластное крепление (бетонные блоки 50-100 кг/м²) и механическое (болты через кровельную мембрану). Балласт не пробивает кровлю, его можно убрать без следов. Механика надёжнее при ветре, но требует обязательной герметизации силиконом. Риск протечек через 2-3 года при плохой герметизации.

Расстояния между панелями и от края крыши: как не потерять 30% выработки

Зазор между панелью и кровлей должен быть 15-20 см. Если сделать меньше, панель нагревается на 10-15 градусов, а КПД падает на 5-10%. При правильном зазоре выработка растёт на 3-5%.

Расстояние между горизонтальными рядами панелей рассчитывают так, чтобы зимой верхняя панель не затеняла нижнюю. Для Москвы (широта 55°) интервал составляет 30-50 см. Формула: высота панели умножается на tan(12°) и делится на tan(50°). При неправильном зазоре потеря выработки в декабре достигает 10-30%.

До краёв крыши: от конька минимум 30 см, от карниза 50 см, от дымохода или вентиляции 1 м. Эти требования безопасности защищают от схода снега и пожаров. Учитывайте также риск лавинного схода снега с крыши.

Нагрузки и расчёт: выдержит ли крыша панели и снег

Вес одной панели 400-450 Вт составляет 25-30 кг. Система на 5 кВт (12 панелей) весит 300-360 кг вместе с лёгким крепежом. Для наземной установки добавляется 50 кг рамы.

Снеговая нагрузка на земле различается по регионам. На крыше под углом 45° она снижается на 40-70%. Например, в Москве при норме 180 кгс/м² на земле на крыше 45° получается 50-80 кгс/м².

Современные панели LONGi, Risen, JinkoSolar выдерживают давление 2200-2400 Pa (245 кгс/м²). Запас прочности для России составляет 3-5 раз. Уточните в паспорте панели тест IEC 61215. Ветровая нагрузка создаёт давление вверх и вниз. Исследования показывают, что панели на крыше снижают ветровую нагрузку на саму кровлю на 45-63%.

Критическая скорость ветра для монтажа: более 10 м/с (37 км/ч). При такой погоде работать на крыше опасно. Лучшие условия: сухая кровля, температура 0…+20 градусов, ветер менее 5 м/с.

При расчёте нагрузок учитывайте не только вес панелей, но и снеговой мешок, который образуется на крыше. Для регионов с обильными снегопадами (Санкт-Петербург, Новосибирск) запас прочности должен быть выше. Панели на крыше не только добавляют вес, но и снижают ветровую нагрузку на кровлю на 45-63% по данным NIST и LSU.

Крепления на плоской крыше: балласт или пробивать

Для плоских кровель (рубероид, Ондулин, битумные мембраны) есть два принципиально разных подхода. Выбор зависит от прочности крыши и ветровых условий.

Если крыша выдерживает дополнительный вес 50-100 кг/м², выбирайте балласт: он сохраняет целостность мембраны. Для регионов с частыми ураганами лучше механическое крепление с тщательной герметизацией.

Балластные системы используют бетонные блоки или утяжелители в специальных лотках. Преимущества: быстрая установка, возможность демонтажа без следов. Недостаток: не все крыши выдерживают такой вес, требуется расчёт прочности перекрытия. На высоких зданиях с сильными ветрами балласт может потребовать дополнительной фиксации.

Крепление на земле: якорь, рама и расчёт для любого грунта

Наземная установка часто проще крыши и дешевле в монтаже (1000-1500 ₽/кВт). Рассчитаем якорение для системы 5 кВт.

Угол наклона наземной системы рассчитывается по формуле: широта минус 5-10 градусов. Для Москвы (55° широты) оптимальный угол 45-50 градусов. Сезонная регулировка возможна вручную, но обычно фиксируют один компромиссный угол.

Материалы рамы: стальной уголок 40x40 мм или U-профиль 40x60 мм из оцинкованной стали. Соединительные болты M8-M10. При необходимости добавляют диагональные распорки для жёсткости. На болотистых грунтах требуется свайный фундамент, что усложняет и удорожает монтаж.

Для наземных систем важно учитывать не только вес, но и парусность панелей. Ветровая нагрузка может создавать подъёмную силу, поэтому якорение должно быть рассчитано с коэффициентом 1.5. На плотных грунтах (чернозём, суглинок) достаточно якорных болтов, на песке и щебне применяют бетонные блоки массой 200-400 кг.

Марки креплений и их характеристики: что доступно на рынке

На рынке представлены как западные бренды с многолетней гарантией, так и доступные комплекты для самостоятельного монтажа.

Западные системы дороже на 20-40%, но имеют подтверждённую надёжность. Для типовых задач вполне подходят отечественные комплекты. При выборе обращайте внимание на гарантию: IronRidge даёт 10 лет на конструкцию и 25 лет на функциональность, Schletter имеет аналогичные сроки.

Цены крепежа и монтажа: полный расчёт на 5 кВт систему

Стоимость монтажа зависит от типа кровли. Ниже приведены диапазоны цен за 1 кВт установленной мощности.

Пример полного расчёта для системы 5 кВт на металлочерепице:

• Монтаж крепления: 5 x 1500 = 7500 ₽
• Электромонтаж: 7500-10000 ₽
• Итого: 15000-17500 ₽

Цены компонентов: саморезы 4.8х19 стоят 138-190 ₽ за упаковку 250 штук (0.6-0.8 ₽ за штуку). Болты M6-M10 обойдутся в 50-92 ₽ за штуку. Алюминиевый профиль 40x40 мм стоит 500-800 ₽ за метр. Кляммер межпанельный: 33-37 ₽ за штуку. Гайка монтажная M8 с фиксатором: 6.9-21 ₽.

Комплект SringSetter для 5 панелей (M05) стоит около 4063 ₽. Полный набор крепежа для 5 кВт системы на металлочерепице обойдётся в 7500-12500 ₽ в зависимости от производителя.

Типичные ошибки при креплении: чего не делать, чтобы не потерять 10 лет

Даже дорогие панели не прослужат долго, если крепление выполнено с ошибками. Вот что встречается чаще всего.

• Недостаточное натяжение болтов: панели смещаются при ветре, соединители расшатываются через месяц
• Отсутствие герметизации: вода под панелями, коррозия алюминиевой рамы через 2-3 года
• Неправильный зазор между панелями: затенение нижней панели, потеря 10-30% выработки в декабре
• Перегруз на край крыши: асимметричный монтаж, перекос панелей, просадка
• Отсутствие вентиляции: панели работают на 15-20% горячее, КПД падает на 5-10%
• Несоответствие крепежа кровле: саморезы по шиферу вызывают трещины, болты по металлу ржавеют
• Работа на крыше без страховки: риск падения, травма, смерть
• Неправильный угол наклона: летом КПД выше, зимой потеря 5-10%

Проверьте натяжение болтов через месяц после монтажа. Используйте страховку при высоте более 1.3 м и на крышах круче 30 градусов. Ветер сильнее 10 м/с: работу прекращайте. При монтаже на высоте более 6 м обязательны специалисты с допуском.
