Панель выглядит монолитной, но это слоёный пирог из кремния, стекла, полимеров и алюминия. Каждый слой отвечает за свою работу: пропускание света, защита от влаги, электроизоляция, долговечность.
Короткий ответ
Четыре основных слоя: стекло спереди (3–4 мм), энкапсулянт EVA или POE (около 0,5 мм), кремниевые ячейки 60–72 штуки и бэкшит сзади (около 0,3 мм). Срок службы зависит от качества бэкшита: TPT служит 25–30+ лет, TPE работает 20–25 лет, PPE держит 15–20 лет.
Коротко
- Стандартная панель состоит из 4 слоёв: стекло, энкапсулянт, ячейки, бэкшит
- Бэкшит определяет долговечность больше всего
- POE лучше евапоевает, но дороже на 20-30%
- Стекло-стекло служит дольше и даёт больше выработки
- ETFE в гибких панелях не мутнеет от UV в течение 5–7+ лет
Четыре слоя: кто за что отвечает
Когда смотришь на панель в профиль, видны чёткие слои. Вот что они делают и почему каждый слой критичен:
Стекло спереди: защита и свет
Фасадная часть панели состоит из закалённого стекла с минимальным содержанием железа. Толщина 3–4 мм. Это стекло пропускает максимум света (пропускание более 90%), блокирует вредный ультрафиолет и защищает ячейки от град, ветра и механических повреждений.
Качество стекла напрямую влияет на долговечность всей панели. Если производитель использует стекло с высоким содержанием железа, оно буреет на солнце за 5–10 лет и теряет прозрачность на 5–10%. Это снижает выработку сразу. Лучшие производители используют стекло AR (anti-reflection) с антибликовым покрытием, которое пропускает на 2–3% больше света, чем обычное стекло.
Само по себе стекло очень долговечно. Проблемы начинаются не со стекла, а с тем, что под ним происходит. Если энкапсулянт или бэкшит начинают деградировать, влага проникает под стекло и вызывает коррозию контактов. Внешне панель выглядит целой, но внутри идёт процесс окисления.
Энкапсулянт: клей и герметик
Тонкий слой между стеклом и ячейками, примерно 0,5 мм толщиной. Работает как клей (удерживает ячейки на месте) и герметик (защищает от попадания влаги). Используются два основных материала: EVA (старый стандарт) и POE (новое поколение).
| EVA (этилен-винилацетат) | POE (полиолефиновый эластомер) | |
|---|---|---|
| Возраст использования | С 1980х, проверен временем | Новый, премиум-сегмент |
| Выделение при старении | Уксусная кислота (коррозивна) | Ничего, химически инертен |
| Жёлтение от UV | Возможно при низком качестве | Не жёлтеет |
| Влагостойкость | Зависит от качества материала | Высокая, полимер инертен |
| Цена панели | Дешевле на 20% | Дороже на 20–30% |
| Гарантия | До 25 лет обычно | До 25–30 лет |

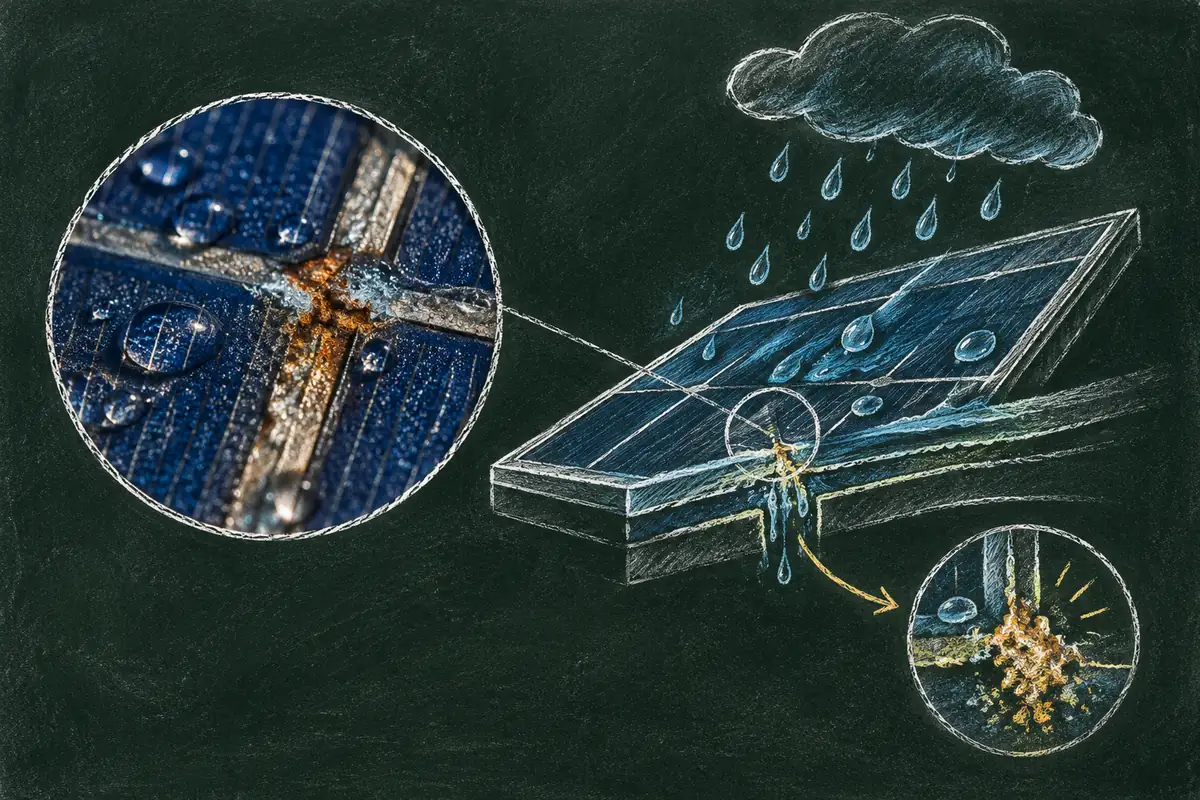

Коррозия от низкокачественного EVA
Качество EVA очень важно для долгосрочности. Дешёвый EVA выделяет уксусную кислоту при старении, которая окисляет серебряные контакты и снижает выработку на 5–15% за 5–10 лет. Это одна из частых причин преждевременной деградации панелей в жарком и влажном климате.
Серебряные контакты панели
Тонкие линии серебра на каждой ячейке, которые собирают ток от кремния и отводят его в шину панели. При коррозии (контакт с влагой и уксусной кислотой) серебро окисляется и теряет проводимость, мощность панели падает. Это не видно внешне, но прибором замеряется.
Кремниевые ячейки: генератор электричества
В стандартной панели мощностью 500–655 Вт содержится 60–72 кремниевых ячейки. Это основная рабочая часть, которая преобразует свет в электричество. КПД современной ячейки составляет 18–23% в зависимости от типа (монокристалл, TOPCon, HJT).
Сами по себе ячейки хрупкие и боятся влаги. Поэтому их заключают в энкапсулянт и накрывают стеклом. Именно поэтому панель выглядит монолитной, а не как набор отдельных элементов. Если вскрыть панель, вы увидите отдельные ячейки, соединённые проводниками.
Бэкшит: главный щит панели
Задний слой представляет собой полимерную плёнку толщиной примерно 0,3 мм, которая защищает ячейки от попадания влаги, механических повреждений и электрических утечек. Это самый важный слой для долговечности. Именно бэкшит определяет, проживёт ли панель 15, 25 или 30+ лет.
Существует три основных типа бэкшитов, и каждый служит разное время. Выбор бэкшита критичен при покупке:
| TPT (Tedlar-PET-Tedlar) | 25–30+ лет. Фторопласт Tedlar снаружи, PET в середине. Лучший выбор, устойчив к влаге и UV, не деградирует. Используется в премиум-панелях. |
| TPE (Tedlar-PET-EVA) | 20–25 лет. Фторопласт снаружи, но слабее чем TPT. Хороший компромисс цены и качества. Используется в среднем сегменте. |
| PPE (PET-PET-EVA) | 15–20 лет. Полностью из полиэстера. Дешевле других вариантов, но служит меньше. Часто в бюджетных панелях, не рекомендуется для долгосрочного использования. |
Если вы планируете использовать панели 20+ лет, выбирайте TPT или TPE бэкшит. PPE подойдёт для временных установок на 10–15 лет или для резервных панелей на даче.
Рамка и контакты
Алюминиевая рамка по периметру панели обеспечивает механическую жёсткость и служит креплением. Коррозионно стойкий алюминий держит стекло и все слои вместе. На боку рамки расположены два контакта (выход плюс и минус) из медного провода. Они соединяют панель с инвертором или контроллером.
Качество контактов и их герметизация влияют на потери при передаче тока. При плохой герметизации влага попадает внутрь, контакты окисляются, и возникает дополнительное сопротивление, которое теплит провод вместо выдачи тока в сеть.
Две альтернативы стандартной конструкции
Стекло-стекло (двусторонние, bifacial)
Два слоя стекла вместо стекла и бэкшита. Свет отражается от земли, крыши и достигает задней стороны панели. Выработка растёт на 5–30% в зависимости от окружающей поверхности (снег, песок, белая кровля дают наибольший прирост). Гарантия 30 лет, реальный срок 30–40 лет. Дороже обычных на 10–20%, но окупается за счёт большей энергии.
TPT бэкшит и POE энкапсулянт
Премиум-комбинация материалов. TPT не деградирует за десятилетия, POE не выделяет коррозивных веществ при старении, всё держит. Эти панели реально живут 30–40+ лет. Примеры: система Phébus 1 во Франции работает с 1995 года и выдаёт 79,5% мощности. Стоят дороже обычных на 15–25%, но это инвестиция на поколение.
Гибкие панели с ETFE
ETFE (этилен-тетрафторэтилен) вместо бэкшита. Панель гибкая, лёгкая, не мутнеет и не деградирует от UV. Пропускает 95% света (обычный PET пропускает 80–85%). Служат 5–7+ лет даже в экстремальных условиях (RV, морские объекты, пустыня). Когда PET гибкие панели мутнеют и теряют выработку за 1–3 года, ETFE остаются прозрачными. Минус: дорогие и маломощные (обычно до 20 Вт).
Срок жизни: гарантия производителя vs реальность
Производители дают гарантию на 25 лет, обещая, что панель будет производить минимум 80% номинальной мощности. На практике панели живут дольше, если при производстве использованы качественные материалы.
Как деградирует панель со временем
В первый год панель теряет 2–3% мощности. Это световой стресс ячеек, это нормально и заложено в расчёты. Далее каждый год теряется 0,2–0,8% в зависимости от качества материалов и климата:
- 0,2–0,3% в год — качественные панели с TPT и POE в мягком климате
- 0,5–0,8% в год — средние панели с EVA, в жарком или влажном климате
За 25 лет при 0,5% деградации панель потеряет примерно 12% мощности и выдаст 88% от начальной (это выше гарантии на 80%). За 30–35 лет потеря доходит до 18–21% и панель выдаёт 79–82% мощности.
Примеры из реальной жизни: французская система Phébus 1 работает с 1995 года и выдаёт 79,5% мощности (деградация 0,66% в год). Швейцарская установка TISO-10 работает с 1982 года, половина панелей выдают 80% и выше после 40 лет эксплуатации.
Что определяет качество и долговечность панели
Не все панели одинаковые. Панели разных производителей могут отличаться на 10–20% по реальному сроку жизни. Вот на что смотреть при выборе, чтобы гарантировать 25–30+ лет без проблем:
- Бэкшит TPT или TPE (не PPE, если планируете долгосрок)
- Энкапсулянт POE или высококачественный EVA (не дешёвый)
- Сертификаты IEC 61215 и IEC 61730 (международные стандарты)
- Гарантия мощности минимум 25 лет, лучше 30
- Панель прошла полный цикл тестов: тепловые циклы, UV-облучение, влажность, механические нагрузки
Бренды, которые обычно указывают типы материалов в техспеке: Deye, LONGI, JinkoSolar, Canadian Solar. Бюджетные панели часто скрывают тип бэкшита в характеристиках. Это красный флаг для долговечности.
Почему это важно для вашей солнечной станции
При подборе гибридной или сетевой станции у нас рассчитывается выработка на 25–30 лет. Если панели деградируют быстро (1% в год из-за плохого энкапсулянта или бэкшита), расчёт будет неверный и обещаемый доход не совпадёт с реальностью. С хорошим бэкшитом и энкапсулянтом (0,3–0,5% в год) вы получаете стабильность и точность расчётов.
Гибридная станция с аккумулятором требует предсказуемой и стабильной выработки. Если панели падают в мощности непредсказуемо (на 1–2% в год вместо обещанных 0,5%), аккумулятор не будет заряжаться полностью летом, и вы потеряете зимний резерв. Качество панелей прямо влияет на надёжность и срок окупаемости всей системы.
Частые вопросы
Могу ли я отремонтировать разбитое стекло панели?
Фасадное стекло не ремонтируется, требуется замена модуля. Если повреждена только рамка или герметичность нарушена, можно загерметизировать силиконом, но это временное решение. При коррозии контактов внутри панель уже теряет мощность.
Как долго служат гибкие панели ETFE по сравнению с обычными?
ETFE гибкие служат 5–7+ лет в экстремальных условиях (RV, морские объекты) благодаря стойкости к UV и влаге. Обычные с TPT бэкшитом служат 25–30+ лет на суше. ETFE не мутнеет, PET мутнеет за 1–3 года.
Почему EVA иногда желтеет и это влияет на выработку?
Низкокачественный EVA при старении выделяет уксусную кислоту, которая окисляет контакты и желтеет сам материал. Это снижает прозрачность на 10–20% и теряется 5–15% выработки. Качественный EVA не желтеет.
Что лучше: бэкшит TPT или конструкция стекло-стекло?
TPT служит 25–30+ лет. Стекло-стекло служит 30+ лет и дополнительно даёт +5–30% выработки от отражения света с земли (для двусторонних). Если земля светлая (снег, песок), стекло-стекло выигрывает на 15–30%.
Какой процент мощности панель теряет в первый год?
В первый год деградация составляет около 2–3% (световой стресс ячеек). Далее в год теряется 0,2–0,8% в зависимости от качества. За 25 лет потеря доходит до 20%, то есть остаётся 80% — это уровень гарантии производителя.
Чем POE энкапсулянт лучше EVA?
POE не выделяет коррозивные вещества при старении, устойчив к влаге и UV. EVA требует хорошего качества, иначе выделяет уксусную кислоту. POE используется в премиум-панелях и панелях с n-типом ячеек, но стоит дороже.
Нужна ли защита бэкшита от механических повреждений?
Да. Механические проколы и трещины бэкшита ведут к попаданию влаги. Используйте защитные уголки при монтаже, избегайте острых краёв каркаса. Если бэкшит повреждён, панель может потерять герметичность за несколько месяцев.
