Солнечная панель выдаёт 50–60 В, а аккумуляторная батарея требует 48 В. Если соединить их напрямую, панель будет работать не в оптимальной точке и потеряет 20–30% мощности. MPPT контроллер находит эту точку и удерживает на ней панель, увеличивая выработку на четверть без единого лишнего ватта панелей.
Короткий ответ
MPPT (Maximum Power Point Tracking): это алгоритм, который в реальном времени отслеживает точку максимальной мощности солнечной панели и заставляет её работать именно в этой точке. Благодаря этому выработка вырастает на 20–30% по сравнению с простым PWM контроллером. MPPT обязателен для систем от 300–400 Вт панелей.
MPPT контроллер
Устройство со встроенным DC/DC преобразователем, которое оптимизирует передачу энергии от солнечных панелей к аккумуляторам или сети. Оно измеряет напряжение и ток панели тысячи раз в секунду и подстраивает рабочую точку так, чтобы произведение напряжения на ток было максимальным.

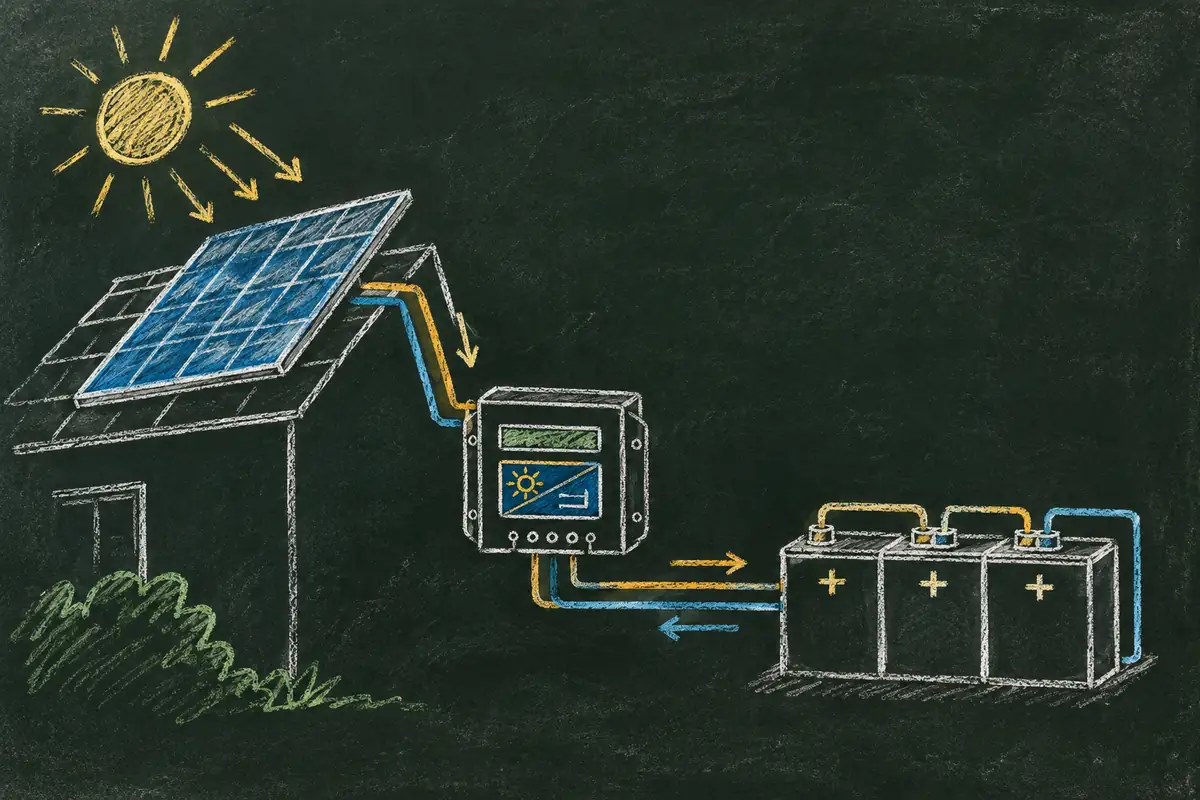

Что такое MPPT и почему обычное подключение неправильно
У солнечной панели есть вольт-амперная характеристика, кривая, на которой есть одна точка, где мощность (произведение напряжения на ток) максимальна. Если просто подключить панель к батарее, напряжение упадёт до уровня батареи (например, 48 В), и панель будет работать не в этой точке. MPPT контроллер решает эту проблему: он преобразует высокое напряжение панели (50–60 В) в низкое напряжение батареи (48 В), одновременно оптимизируя ток так, чтобы панель отдавала максимум энергии. Он работает как умный преобразователь, который поднимает ток и опускает напряжение, сохраняя мощность. Это похоже на трансформатор, но для постоянного тока.
Разница между напряжением панели и батареи может достигать 20–30%. Именно эту разницу MPPT превращает в дополнительную энергию, а PWM просто теряет в тепло.
Точка максимальной мощности и вольт-амперная характеристика панели
Вольт-амперная характеристика (ВАХ) показывает зависимость тока от напряжения. На ней есть одна точка, где произведение U × I максимально, это точка максимальной мощности (MPP). Например, панель с Voc=60 В и Isc=6 А имеет MPP при примерно 45 В и 5,5 А, что даёт мощность около 247 Вт. Если панель работает при напряжении батареи 48 В, она отдаёт меньше.
Положение MPP зависит от освещённости и температуры. Чем ярче солнце, тем выше ток. Чем холоднее панель, тем выше напряжение. Поэтому точка постоянно смещается, и нужен алгоритм, который её отслеживает. Например, при температуре панели 60 °C напряжение падает на 12–15% по сравнению с 25 °C. MPPT учитывает это и смещает точку.
Как MPPT находит эту точку в реальном времени
MPPT контроллер использует алгоритм, который постоянно ищет точку максимальной мощности. Вот как это работает:
Самый распространённый алгоритм: «возмущение и наблюдение» (Perturb & Observation). Более сложный: метод инкрементальной проводимости, который быстрее реагирует на резкие изменения. Такой цикл повторяется непрерывно, поэтому даже при быстрых изменениях облачности панель не успевает отклониться от оптимума более чем на 1–2%.
Благодаря этому панель всегда работает около оптимума, независимо от облачности, времени дня, температуры. Контроллер подстраивается непрерывно.
MPPT vs PWM: реальная разница в выработке
| PWM | MPPT | |
|---|---|---|
| Принцип работы | Заставляет панель работать при напряжении батареи, избыток напряжения теряется в тепло | DC/DC преобразователь, оптимизирует точку максимума |
| Эффективность | 70–80% | 95–99% (обычно 97–98%) |
| Прирост выработки | 0% (базовый уровень) | +20–30% |
| Когда использовать | Для панелей до 300–400 Вт | Для панелей от 300–400 Вт и выше |
Как видно из таблицы, MPPT даёт прирост 20–30% при одинаковых панелях и батарее. Разница особенно заметна при низком освещении, когда точка максимальной мощности далека от батарейного напряжения. PWM в таких условиях теряет до 40–45%.
Ещё одно преимущество MPPT: он может работать с панелями, у которых напряжение выше батарейного. Например, если у вас 24В батарея, а панели на 60В, PWM не сможет использовать это напряжение, а MPPT преобразует его с минимальными потерями.
Пример: панель 400 Вт при хорошем свете с PWM даст примерно 320 Вт (при 80% эффективности), с MPPT около 390 Вт (при 97% эффективности). Разница 70 Вт на одну панель. За год набегает существенная экономия.
Когда MPPT окупается
MPPT имеет смысл при суммарной мощности панелей от 300–400 Вт. Для меньших систем PWM дешевле и проще. При большей мощности прирост выработки 20–30% быстро окупает разницу в цене контроллеров.
Рассмотрим пример для Краснодара. По данным PVGIS, 1 кВт панелей вырабатывает 1344 кВт·ч в год. С PWM (эффективность 70%) вы получите около 940 кВт·ч, с MPPT (97%) около 1300 кВт·ч. Разница 360 кВт·ч в год. При тарифе 4 руб./кВт·ч это 1440 руб. экономии в год. MPPT контроллер на 1 кВт стоит 8–14 тыс. руб. Окупаемость: 6–10 лет. Но если учесть, что панели стоят дороже контроллера, выгоднее сразу ставить MPPT, а не терять 20–30% выработки каждый год.
Для Краснодара разница между PWM и MPPT особенно заметна в летние месяцы, когда панели работают при высоких температурах и напряжение падает. MPPT удерживает точку максимума, а PWM теряет до 30%.
Для Москвы выработка 1 кВт, 1015 кВт·ч в год. Разница между PWM и MPPT около 270 кВт·ч, или 1080 руб. в год. Окупаемость чуть дольше, но всё равно в пределах срока службы контроллера. С учётом роста тарифов и срока службы панелей (25+ лет) MPPT однозначно выгоднее.
Один MPPT или два? Когда нужен двойной контроллер
Один MPPT: это одна независимая входная цепь. Двойной MPPT (Dual MPPT): две независимые цепи, каждая со своей точкой максимума. Он нужен, когда панели расположены на разных скатах крыши или в разных местах с разной ориентацией.
Если у вас два ската, например восток и запад, то утром восточные панели вырабатывают больше, а вечером западные. Один MPPT усредняет и теряет до 20% выработки. Двойной MPPT оптимизирует каждую строку отдельно, и общая выработка за день может быть на 10–20% выше.
Важно: если у вас один массив панелей, но вы хотите подключить его к двум MPPT, это не сработает. Два контроллера будут конкурировать, и один из них будет постоянно сбрасывать напряжение. Используйте один MPPT на одну строку.
Одна крыша, один скат
Все панели ориентированы одинаково. Одного MPPT достаточно, он будет поддерживать единую точку максимума.
Два ската (восток и запад)
Панели на разных скатах вырабатывают энергию в разное время. Один MPPT усредняет и теряет до 20% выработки. Двойной оптимизирует каждую строку отдельно.
Разные места (фасад и крыша)
Разная ориентация и угол наклона требуют отдельных трекеров. Двойной MPPT или два отдельных контроллера решают проблему.
Какой контроллер выбрать — параметры и примеры моделей
Главные параметры MPPT контроллера: входное напряжение (диапазон Voc), максимальный входной ток, выходное напряжение системы (12/24/48 В), эффективность. При расчёте входного напряжения учитывайте мороз: при –20 °C Voc панели может вырасти на 13–15%.
Пример расчёта: допустим, у вас 4 панели по 400 Вт. Суммарная мощность 1600 Вт. Напряжение каждой панели Voc=50 В, Isc=10 А. При последовательном соединении Voc=200 В, Isc=10 А. Нужен контроллер с входным напряжением не менее 200 В + запас на мороз (13–15%) = 230 В. Подойдёт Victron SmartSolar 250/60 (до 245 В). PowMr 60A (до 160 В) не подойдёт, так как 230 > 160. Значит, нужно параллельное соединение или другой контроллер.
Также обратите внимание на максимальный ток заряда батареи. Если контроллер рассчитан на 60 А, а ваша батарея может принять 100 А, вы не сможете заряжать её на полную мощность. Выбирайте контроллер с запасом по току.
| Параметр | Victron SmartSolar 250/60 | PowMr 60A | Deye (встроенный в SUN 5K) |
|---|---|---|---|
| Входное напряжение | 13–245 В | до 160 В | до 500 В |
| Макс. входной ток | 60 А | 60 А | зависит от модели |
| Выходное напряжение | 12/24/48 В (авто) | 48 В | 48 В |
| Эффективность | 98%+ | 98,1% | 97%+ |
| Цена (междунар.) | €400–450 | $79–139 | входит в стоимость инвертора |
При выборе убедитесь, что максимальное входное напряжение контроллера выше Voc панелей в самую холодную погоду. Максимальный входной ток должен быть не меньше суммарного тока панелей.
MPPT в гибридном инверторе и совместимость с батареей
Гибридный инвертор (например, Deye SUN 5K) содержит встроенный MPPT. Это не отдельное устройство, а часть инвертора. Встроенный MPPT работает точно так же, как отдельный, но экономит 15–30 тыс. ₽ за счёт отсутствия необходимости покупать отдельный контроллер. Для простых систем с одной строкой панелей встроенного MPPT достаточно. Для сложных конфигураций (разные скаты) нужен инвертор с несколькими MPPT (например, Deye 50K с 4 MPPT).
Встроенный MPPT в гибридном инверторе обычно имеет те же характеристики, что и отдельный контроллер того же производителя. Например, Deye SUN 5K имеет MPPT с входным напряжением до 500 В и эффективностью 97%+.
Совместимость с LiFePO4 батареями: контроллер должен поддерживать протокол CAN или RS485 для связи с BMS. Victron, Deye, PowMr поддерживают CAN. Напряжение конца заряда для 48В LiFePO4, 51,2–54,6 В, контроллер должен это поддерживать.
Проверьте, что контроллер имеет предустановленные профили для вашего типа батареи. Иначе придётся настраивать вручную, что требует знаний.
Перед покупкой убедитесь, что контроллер совместим с вашей батареей по протоколу и напряжению.
Мониторинг работы MPPT контроллера
Современные MPPT контроллеры показывают на дисплее или в приложении все основные параметры. Вот что они означают:
| Входное напряжение (Vin) | Напряжение от панелей, должно быть выше напряжения батареи |
| Входной ток (Iin) | Ток от панелей, зависит от освещения |
| Входная мощность (Pin) | Мощность от панелей, до номинала панелей |
| Выходное напряжение (Vout) | Напряжение батареи, растёт при заряде |
| Выходной ток (Iout) | Ток заряда батареи, может быть выше входного тока |
| Выходная мощность (Pout) | Мощность заряда батареи, меньше входной на 1–5% |
| Температура контроллера | Нормальная рабочая температура, при перегреве снижается мощность |
Эти параметры можно посмотреть на дисплее контроллера или в приложении (VictronConnect, PowMr и др.). Если входная мощность панелей показывает 0 при солнечном дне, проверьте подключение и предохранители.
Также полезно следить за отношением выходной мощности к входной, это фактическая эффективность. Если она ниже 90%, возможно, есть проблемы с подключением или контроллер перегревается. Мониторинг помогает вовремя заметить проблемы. Например, если входная мощность падает при ясной погоде, возможно, загрязнились панели или вышел из строя один из модулей.
Частые вопросы
Если я уже купил PWM контроллер, стоит ли менять на MPPT?
Если ваша система меньше 300–400 Вт, PWM справляется. Если больше — замена на MPPT окупится за счёт прироста 20–30% выработки.
Может ли MPPT контроллер работать без батареи?
Нет, MPPT контроллеру нужна батарея для стабилизации выходного напряжения. Без батареи он не сможет нормально функционировать.
Почему MPPT дороже PWM, если это просто контроллер?
MPPT содержит DC/DC преобразователь и микропроцессор для алгоритма отслеживания точки максимальной мощности. PWM — это просто реле, поэтому MPPT сложнее и дороже.
MPPT контроллер нагревается, это нормально?
Да, нагрев корпуса нормален. Потери 1–5% преобразуются в тепло. Важно обеспечить вентиляцию вокруг контроллера.
Какое входное напряжение в MPPT контроллере самое важное?
Максимальное входное напряжение (Voc). Его нужно рассчитывать с запасом на мороз: при –20 °C напряжение панели может вырасти на 13–15%. Второй важный параметр — максимальный входной ток.
Два MPPT контроллера на одну панель — это поможет?
Нет, два MPPT на одну панель будут конкурировать и снижать выработку. Для двух массивов панелей нужен двойной MPPT контроллер с двумя независимыми входами.
Встроенный MPPT в гибридном инверторе или лучше отдельный?
Встроенный MPPT работает так же, как отдельный, и экономит 15–30 тыс. ₽ за счёт отсутствия необходимости покупать отдельный контроллер. Для простых систем с одной строкой панелей его достаточно.
