Воздушный солнечный коллектор для гаража или дачи стоит как комплект солнечных панелей на 1 кВт, но греет не электричеством, а тёплым воздухом. В ясный зимний день даже в Сибири он выдаёт на выходе на 24–50°C теплее, чем на улице, а в декабре в Москве коллектор площадью 2 м² даст около 28 кВт·ч тепла за весь месяц.
Короткий ответ
Воздушный солнечный коллектор устроен проще водяного: тёмная пластина под стеклом нагревается солнцем, а вентилятор прогоняет мимо неё воздух и задувает его в гараж, мастерскую или на дачу. В средней полосе России один коллектор площадью 2 м² заменяет в отопительный сезон 500–1000 кВт·ч на каждый квадратный метр, но зимой это лишь помощь, а не основное отопление.
Коротко
- Коллектор 2 м² в Москве в январе даёт ≈28 кВт·ч тепла, в июне ≈130 кВт·ч
- В Петербурге зимней выработки в 4 раза меньше, чем в Сочи, из-за облачности
- Цены готовых Solar Fox: от 26,199 ₽ за 0.7 м² до 57,299 ₽ за 3 м²
- Вентилятор потребляет 50–150 Вт, его можно питать от маленькой солнечной панели
- Срок службы 15–20 лет, в холодном климате КПД составляет 51–56%
Что такое воздушный солнечный коллектор
Воздушный солнечный коллектор

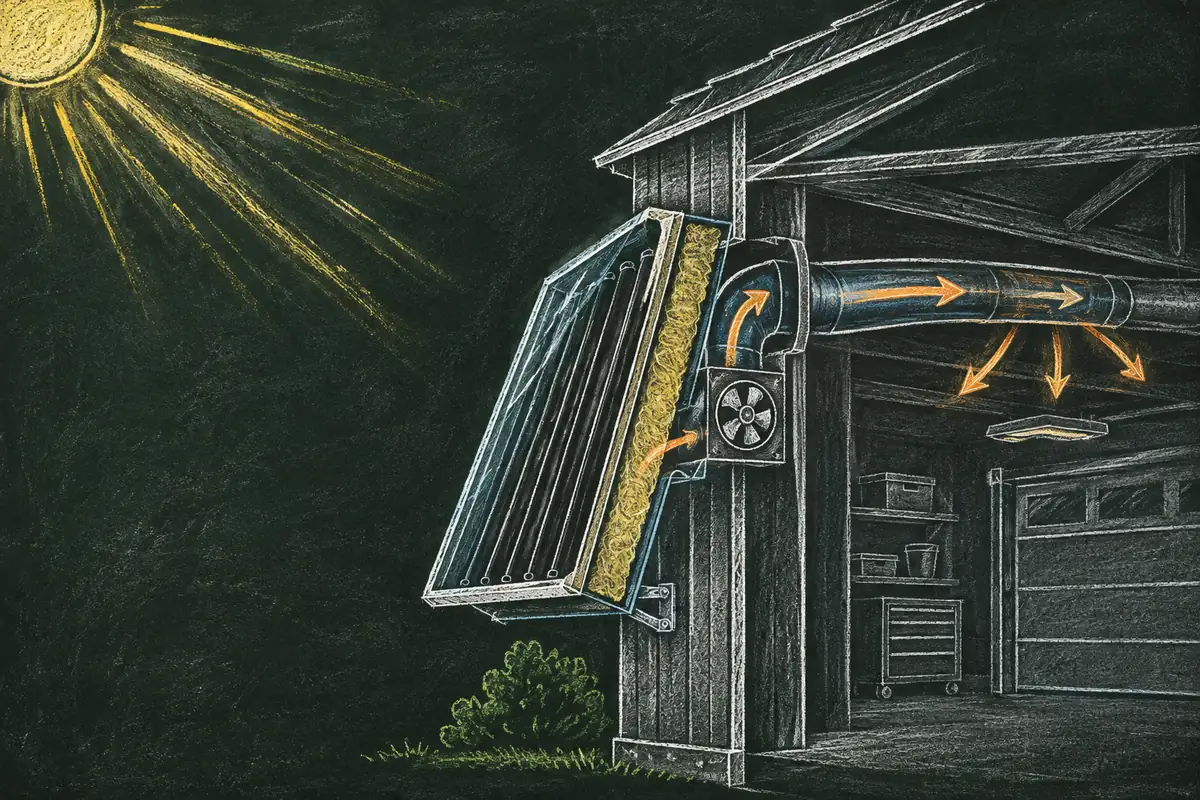

Это плоский короб: сверху прозрачное стекло, внутри чёрная пластина-абсорбер, снизу и с боков утеплитель. Солнце нагревает пластину, а воздух, проходя мимо неё, забирает тепло и идёт в помещение.
Главное отличие от водяного коллектора в том, что теплоноситель тут воздух, а не вода или антифриз. Поэтому системе не страшно замерзание, нет насоса с давлением, а вся конструкция проще и легче. За это приходится платить невысокой плотностью тепла: воздух переносит меньше энергии, чем вода, поэтому короб должен быть большим.
Внутри коллектора четыре главных слоя. Прозрачная крышка создаёт парниковый эффект: она пропускает солнечный свет, но задерживает инфракрасное излучение от нагретой пластины. Абсорбер делают из алюминия или меди и окрашивают в чёрный цвет, чтобы максимально поглощать излучение. Ребристая поверхность увеличивает площадь контакта воздуха с металлом. Слой теплоизоляции с обратной стороны не даёт теплу уходить на улицу.
Работает это по простому циклу:
Существуют две схемы. Пассивная работает на естественной конвекции: нагретый воздух расширяется, становится легче и сам поднимается в верхние отверстия, а снизу заходит холодный. Вентилятор не нужен, но и мощности мало. Активная система с вентилятором даёт больше тепла, а вентилятор можно запитать от небольшой солнечной панели, тогда коллектор вообще не требует розетки.
Сколько тепла даёт коллектор по месяцам
Точную цифру для своего города можно посчитать через данные PVGIS (европейской базы солнечной инсоляции) и КПД коллектора. Обычный КПД лежит в диапазоне 40–80 процентов, а в зимних условиях проверенные системы показывают 51–56%.
Формула простая: выработка 1 кВт солнечных панелей в городе, умноженная на площадь абсорбера и на КПД. Например, коллектор 2 м² в Москве в январе: 25.1 кВт·ч на 2 м² и на 0.55, получается 27.6 кВт·ч тепла за месяц. Средняя мощность при этом около 0.9 кВт, то есть примерно как один обогреватель на минимальной мощности.
| Город | Январь | Март | Июнь | Сентябрь | Декабрь |
|---|---|---|---|---|---|
| Сочи | 76 | 131 | 155 | 141 | 74 |
| Краснодар | 73 | 125 | 151 | 141 | 63 |
| Волгоград | 53 | 128 | 160 | 136 | 37 |
| Москва | 28 | 116 | 144 | 97 | 15 |
| Екатеринбург | 48 | 129 | 142 | 94 | 29 |
| Новосибирск | 60 | 139 | 153 | 116 | 38 |
| Санкт-Петербург | 18 | 106 | 152 | 91 | 9 |
| Владивосток | 163 | 180 | 114 | 134 | 139 |
Таблица показывает главное: летом любой коллектор в России даёт 140–160 кВт·ч в месяц, то есть 5–10 кВт·ч в день. На даче этого хватает, чтобы просушить и прогреть дом после зимы, а вот зимой разброс огромный. Владивосток в декабре выглядит рекордсменом именно по выработке панелей, но это цифры солнечного излучения, а не тёплой погоды: при морозе и ветре тепло из коллектора уходит быстрее.
Где воздушный коллектор работает, а где нет
Воздушный коллектор зависит от прямого солнца гораздо сильнее, чем обычные солнечные панели. Панелям достаточно рассеянного света, а коллектору для ощутимого нагрева нужен ясный день. При постоянном облачном покрове тепловыделение близко к нулю.
Поэтому на юге России, в Крыму и на Кавказе коллектор полезен почти весь год. В центре, в Москве и Поволжье, это хороший помощник с марта по октябрь и слабый источник тепла в декабре–январе. На северо-западе, в Петербурге и Карелии, зимой солнца мало, и коллектор чаще простаивает под тучами, чем греет.
Юг: Краснодар, Ростов, Волгоград
Коллектор 2 м² в декабре даёт 63–76 кВт·ч тепла, это около 1 кВт средней мощности. Он реально поддерживает плюсовую температуру в гараже и подтапливает дачу в межсезонье.
Центр: Москва, Казань, Уфа
Зимой коллектор даёт 15–40 кВт·ч в месяц, это как обогреватель на 0.2–0.6 кВт. Главная польза в марте–октябре, когда световой день длинный и солнце выше.
Северо-запад: Петербург, Пермь
Декабрьская выработка 9–15 кВт·ч с 2 м² почти ничего не решает. Коллектор интересен только как летний осушитель для дачи, а не как зимний обогреватель.
Отдельный нюанс: снег. Стекло коллектора должно быть чистым, иначе он превращается в обычный сугроб. В регионах с частыми снегопадами приходится выделять время на очистку, иначе в феврале, когда солнце уже поднимается, всё тепло остаётся на стекле.
Сколько стоит готовый коллектор в России
На российском рынке воздушные коллекторы представлены в основном петербургской компанией Solar Fox. Она работает с 2018 года, производит до 400 коллекторов в месяц и специально ориентируется на северный климат. В конструкции металлический каркас и полимерные абсорберы, которые заказывают в Китае.
| Модель | Площадь абсорбера | Цена | Рекомендуемая площадь помещения |
|---|---|---|---|
| 1000×700 мм | 0.7 м² | 26,199 ₽ | до 50 м² |
| 2000×700 мм | 1.4 м² | 36,399 ₽ | до 80 м² |
| 2000×1000 мм | 2 м² | 42,699 ₽ | до 100 м² |
| 3000×1000 мм | 3 м² | 57,299 ₽ | до 150 м² |
Производитель заявляет температурный подъём на выходе от +30 до +50°C к температуре воздуха на улице в зависимости от модели и сезона. Заявленная цена за квадратный метр падает с размером: у модели 0.7 м² получается 37 тысяч рублей за м², у трёхметровой уже 19 тысяч. Чем больше коллектор, тем дешевле каждый квадратный метр тепла.
Окупаемость зависит от того, чем вы топите. Если вместо электрообогревателя по тарифу 5–7 рублей за кВт·ч, то коллектор 2 м² в средней полосе экономит 1000–2000 кВт·ч в сезон, то есть 5–14 тысяч рублей в год. Срок окупаемости выходит 10–20 лет. На юге с более долгим солнечным сезоном окупаемость быстрее, 8–12 лет.
Кому окупается
Не считайте окупаемость по газу. Если в доме уже есть газовое отопление, коллектор экономит не рубли, а кубометры, и срок окупаемости растягивается на 20 лет и больше. Воздушный коллектор имеет смысл там, где греют электричеством или вообще никак не греют.
Как посчитать, хватит ли коллектора вашему гаражу
Расчёт всегда начинается не с коллектора, а с теплопотерь помещения. Возьмём типичный гараж 6×5 метров с высотой 2.5 метра, то есть объём 75 м³. В крепкий мороз −20°C неутеплённый гараж остывает за сутки до −10°C, и чтобы держать в нём +5°C, нужно 1.5–2 кВт постоянного тепла. Это 36–48 кВт·ч в сутки.
Теперь сравним с коллектором 2 м² в Москве в январе. Он даёт 0.92 кВт средней мощности, то есть 22 кВт·ч в сутки, и этого хватает ровно на треть потребности. Вывод: такой коллектор не отапливает гараж в мороз, он лишь смягчает холод. Зато в марте–апреле, когда днём уже +5°C, он полностью закрывает потребность.
Пошаговый расчёт для вашего помещения
Для дачи схема другая. Летом и в начале осени коллектор площадью 2 м² даёт по 140–155 кВт·ч в месяц, это 4.5–5 кВт·ч в день. Столько хватает, чтобы прогреть комнату к вечеру, просушить бельё и не включать обогреватель. Это самый честный сценарий применения воздушного коллектора в России.
Вентилятор: забыли про него, и вся система встала
В пассивном режиме коллектор греет слабо, поэтому почти все покупают активную версию с вентилятором. Типичный вентилятор потребляет 50–150 Вт, и это прямо вычитается из полезной тепловой мощности. Если панель в ясный день даёт 500 Вт на квадратный метр, а вентилятор ест 100 Вт, то на обогрев остаётся 400 Вт.
Вентилятор можно запитать тремя способами: от обычной розетки 230 В, от отдельной солнечной панели с контроллером или от маленькой автономной системы с аккумулятором. Производители вроде MiniVent делают вентиляторы на 12–24 В постоянного тока с питанием прямо от панели, производительность таких моделей около 60 м³/ч.
Частая ошибка
Зимой в пасмурную погоду солнечная панель может не дать напряжения для запуска вентилятора. Ставьте вентилятор с питанием от сети или с аккумулятором, иначе в самый нужный момент система просто не включится.
При выборе вентилятора смотрите не только на мощность, но и на расход воздуха. Оптимальный расход для домашнего коллектора около 0.3–0.5 м³/мин на каждый квадратный метр абсорбера. Если вентилятор слабый, воздух будет выходить очень горячим, но общее тепловыделение упадёт, потому что через коллектор пройдёт мало воздуха.
Зависимость простая: чем больше расход воздуха, тем ниже температурный подъём, но тем больше суммарное тепло. Производители указывают КПД в диапазоне 38–74.6% именно потому, что эффективность сильно меняется от расхода. Для гаража лучше брать вентилятор с запасом и регулятором оборотов.
Своими руками или готовый
Самодельный воздушный коллектор собирают из обычных материалов: стекло, алюминиевый лист, чёрная краска, деревянный каркас и минеральная вата для изоляции. На форумах вроде drive2.ru и forumhouse.ru таких проектов много, и это реально рабочие конструкции.
| Параметр | Самодельный | Готовый Solar Fox |
|---|---|---|
| Стоимость материалов | 5–10 тысяч ₽ | 26–57 тысяч ₽ |
| КПД | ниже на 10–20%, если плохая герметизация | 51–56% в зимних условиях |
| Срок изготовления | 1–3 недели | не нужен |
| Гарантия и расчёт | нет | есть, конструкция рассчитана |
| Температурный подъём | зависит от сборки, часто 10–20°C | +30…+50°C |
| Риск | щели, конденсат, перегрев летом | минимальный |
Главный риск DIY не в цене, а в герметизации. Щели между стеклом и корпусом дают утечку тёплого воздуха, а плохая изоляция задней стенки отправляет половину тепла на улицу. Если собирать аккуратно, по готовым чертежам, КПД будет на 10–20 процентов ниже фабричного, но и цена в 4–8 раз меньше.
Готовый коллектор покупают, когда нужна предсказуемость: знаешь, что он даст, как крепится и как долго прослужит. Заявленный срок службы фабричных конструкций 15–20 лет при несложном уходе. Для дачи, куда приезжают раз в неделю, это важнее, чем сэкономленные 30 тысяч рублей.
Совет инженера
Начните с расчёта, а не с покупки. Посчитайте теплопотери помещения, возьмите данные PVGIS для своего города и прикиньте, сколько месяцев в году коллектор будет полезен. Если у вас северо-запад и гараж без утепления, даже самый дешёвый DIY не окупится.
Чем воздушный коллектор отличается от водяного
Если вы читали нашу статью про солнечный коллектор для нагрева воды, вы заметили главную разницу: водяной греет бак, а воздушный греет сразу комнату. У водяного выше плотность тепла и есть запас в баке, у воздушного нет тепловой инерции вообще.
Солнце село, и коллектор мгновенно перестал греть. Поэтому воздушный коллектор хорошо работает днём и бесполезен ночью, а водяной хоть и медленно, но отдаёт накопленное тепло ещё несколько часов. Зато воздушному не нужен антифриз, он не боится разморозки и может работать даже при −30°C без каких-либо подготовительных процедур.
Для отопления дома целиком воздушные коллекторы не подходят: зимой их мощности не хватает даже на юге. А вот как дневной источник тепла для гаража, мастерской, подсобки или дачи, куда приезжают на выходные, это честная и простая технология. Подробнее про отопление солнечными коллекторами читайте в отдельной статье.
Связь с солнечными электростанциями
Часто воздушный коллектор ставят рядом с солнечными панелями, и это логично. Фотоэлектрическая часть даёт электричество для вентилятора, насоса или освещения, а коллектор греет воздух. Панель на 1 кВт в Москве за год вырабатывает около 1015 кВт·ч, и даже часть этой энергии через ТЭН может греть воду, но для тёплого воздуха коллектор эффективнее электрического обогревателя в 2–3 раза.
Если у вас уже есть солнечная электростанция с аккумулятором, вентилятор коллектора можно подключить к ней через инвертор и не зависеть от облачности в дневные часы. Это удобно, когда вентилятор потребляет 50–100 Вт, а станция про запас держит 1–2 кВт·ч. Схема подключения похожа на обычные бытовые нагрузки, подробно она разобрана в статье про подключение солнечных панелей.
Производительность коллектора зависит от угла наклона так же, как у панелей. Если вы планируете крепить его на крышу, используйте рекомендуемые для вашего города углы наклона, а зимой можно поставить круче, чтобы снег скатывался сам. Очистка стекла от снега, кстати, единственная регулярная процедура ухода.
Коротко: когда воздушный коллектор брать, а когда нет
- Юг России, Крым, Кавказ: берите, окупается за 8–12 лет
- Центр и Поволжье: берите как помощник с марта по октябрь
- Северо-запад: не берите для зимнего обогрева, облачность убивает эффект
- Гараж без отопления: коллектор 2 м² поднимет температуру на 5–10 градусов в ясный день
- Основное отопление дома: не подходит, нужно 20–30 м² коллекторов
- Если греете электрокотлом: окупаемость быстрее, чем при газе
Воздушный солнечный коллектор не заменит котёл, но закрывает свою нишу: сухой тёплый воздух в мастерской, прогретая дача в субботу утром, просушенный гараж без конденсата. Главное, честно посчитать свой город по PVGIS и не ждать от декабря того, что он даст только в марте.
Частые вопросы
Замёрзнет ли воздушный коллектор зимой при −30°C?
Воздуху нечего замерзать, в нём нет жидкости. При ярком солнце коллектор греет даже в мороз, но тепла будет меньше, чем в октябре, из-за низкого солнца.
Работает ли коллектор в облачный день?
Работает, но слабо: при плотной облачности тепловыделение близко к нулю. Для северо-запада России с частыми тучами это главный аргумент против покупки.
Что делать, если коллектор засыпало снегом?
Снег перекрывает солнце, и коллектор не греет. Нужно чистить стекло после снегопада, особенно в феврале и марте, когда солнце уже заметно выше.
Шумит ли вентилятор коллектора?
Тихий вентилятор даёт уровень как у холодильника, примерно 30–50 дБ. Громкость зависит от модели, в жилой комнате это может мешать, в гараже обычно не слышно.
Сколько электроэнергии потребляет вентилятор?
Типичный вентилятор для домашнего коллектора берёт 50–150 Вт. Почти всю её можно получить от отдельной солнечной панели.
Можно ли отапливать дом только воздушным коллектором?
На юге России коллектор 3 м² даст в декабре около 1.2 кВт среднего тепла, но для дома этого мало. Это помощник для гаража, мастерской или дачи, а не замена газового котла.
Что выгоднее: собрать коллектор самому или купить готовый?
DIY стоит 5–10 тысяч рублей из материалов, но его КПД ниже фабричного на 10–20 процентов. Готовый Solar Fox на 2 м² стоит 42,699 рублей и окупается за 10–20 лет на юге, в центре и на севере по-разному.
