Летом вода в частном доме нагревается медленно и дорого. Можно установить солнечный коллектор: он превращает солнечное тепло в горячую воду без электричества и батареек. Разберёмся, стоит ли это делать и как не замёрзнуть зимой.
Короткий ответ
Солнечный тепловой коллектор преобразует солнечную энергию в тепло воды с КПД до 96%, в 5 раз эффективнее панели с электрическим ТЭНом. Окупается за счёт горячего водоснабжения летом и в межсезонье, работает в России с антифризом и системой защиты от замерзания.
Как работает солнечный коллектор

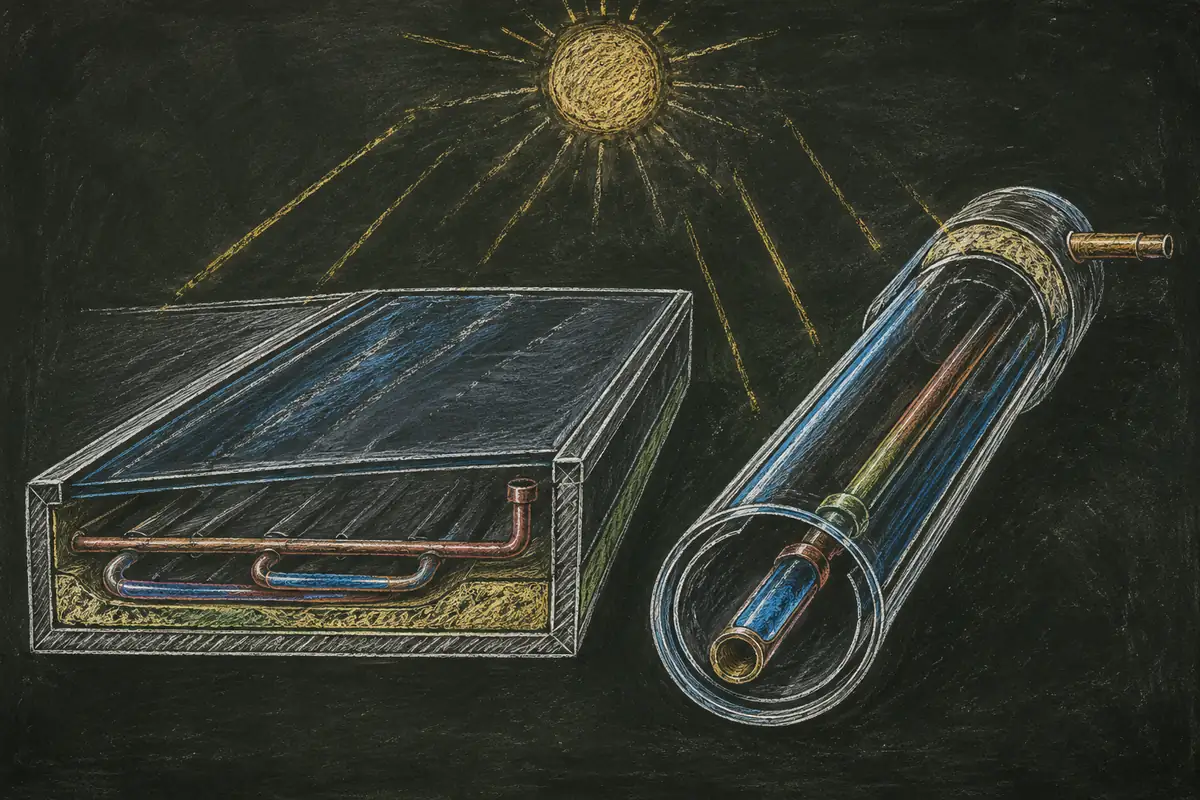

Коллектор — это ящик на крыше с тёмной поверхностью под стеклом. Солнце проходит через стекло, нагревает чёрную панель снизу, а тепло снимает теплоноситель (вода или антифриз) в трубках, припаянных к панели. Горячий теплоноситель стекает в бак в доме, где отдаёт тепло водопроводной воде.
Коллектор простой: нет электроники, нет инвертора. Он работает и без солнечной панели, и без электроэнергии. Днём циркулярный насос прокачивает теплоноситель, ночью или в облачность электроника останавливает насос, чтобы холодный теплоноситель не забирал тепло из бака обратно.
В доме установлен резервуар (бак-аккумулятор) объёмом 100–300 литров. Горячий теплоноситель из коллектора отдаёт тепло воде в баке через теплообменник (медная змеевика или пластинчатый теплообменник). Вода в баке нагревается до 60–70 °C летом и может использоваться для душа, умывания и посуды. Система не требует постоянного электричества для работы, но насос работает от сети (220 В) и потребляет 50–150 Вт.
КПД коллектора
это отношение полезного тепла, полученного в теплоносителе, к солнечной энергии, упавшей на коллектор. Коллектор с КПД 75% означает, что из 1000 Вт солнца на 1 м² коллектора 750 Вт превратятся в тепло воды, 250 Вт теряются в воздух через стекло и боки.
Плоский или вакуумный коллектор?
| Плоский | Вакуумный | |
|---|---|---|
| КПД летом | 60–70% | 70–80% |
| КПД зимой | 30–40% | 50–65% |
| КПД в пасмурь | 15–25% | 25–35% |
| Цена (условно) | Дешевле | Дороже на 40–60% |
| Мороз зимой | Одинаково опасен | Одинаково опасен |
| Перегрев летом | Может кипеть | Может закипеть выше |
Плоский коллектор — большой чёрный ящик с одним слоем стекла. Дёшев, прост, ломаться почти нечему. КПД зависит от разницы температур между абсорбером и воздухом: летом жарко, коллектор эффективен; зимой холодно, потери через стекло большие.
Вакуумный коллектор — это набор стеклянных трубок, как термос. Внутри вакуум — воздуха нет, значит, нет конвекции и тепловых потерь. Вакуумные коллекторы лучше работают в холодной России, особенно осенью и весной. На практике в лабораторных условиях вакуумный коллектор собрал на 30% больше энергии, чем плоский, за одну зиму.
На что обратить внимание
Вакуумный коллектор требует более аккуратного обращения. Если одна трубка треснет, её нужно заменить (деньги и возня). Плоский коллектор проще, но менее эффективен в нашем климате.
КПД: от 40 до 96% — что это означает?
КПД коллектора кажется гораздо выше, чем КПД солнечной панели (20%), потому что это разные величины. Панель измеряет, сколько электричества получилось из солнца; коллектор измеряет, сколько тепла получилось из поглощённого (а не из всего падающего) солнца.
Плоский коллектор в условиях России работает с КПД 60–70% — это реально: из 1000 Вт солнца на 1 м² получается 600–700 Вт тепла в воде. Вакуумный коллектор может показать 75–85% КПД, в отдельных условиях испытаний даже до 96%. Но это не значит, что вакуумный коллектор в 5 раз лучше панели: они решают разные задачи.
Солнечный коллектор зимой: замёрзнет ли?
Вода в контуре коллектора при замерзании расширяется на 9% и может разорвать трубки, паяные соединения и радиаторы. Это происходит в одну ночь и необратимо. Защита от замерзания — не опция, а обязанность.
В России используют три проверенных способа защиты:
Какой выбрать? Для дома без электроника дренирование простое и надёжное. Для автоматизации антифриз с термореле. Для идеала самодренируемая схема, но это дороже.
На практике в России чаще всего используют антифриз. Рабочий теплоноситель Tyfocor L защищает от замерзания до -50 °C в зависимости от концентрации. Цена за 20 л канистры порядка 1500–2000 ₽. Срок службы 5–6 лет, затем требуется полная замена. Это дешевле, чем восстанавливать разорванный коллектор.
Коллектор или панели с ТЭНом? Что выбрать?
Нужна чистая ГВС (душ, ванна, умывание)
Коллектор — ваш вариант. На 4 человека 4 м² коллектора и бак 150 л летом греют воду без газа и электричества. Экономия газа 200–300 ₽ в месяц летом, окупаемость 3–5 лет.
Нужна электроэнергия для всего дома
Солнечные панели с гибридным инвертором. Коллектор для одной воды — это расходование крыши впустую, когда панели дают ток для всего.
Нужны и горячая вода, и электричество
Комбинируй: летом коллектор греет воду, панели дают электричество для дома. Зимой коллектор практически не работает, панели подпитывают аккумулятор и ТЭН для подогрева воды. Дороже одного решения, но максимум автономии.
Коллектор чистый нагрев
КПД 75%. Из 1000 Вт солнца 750 Вт в тепло. Специалист в одном: вода.Панель+ТЭН
КПД ~19%. Панель 20%, инвертор 95%, ТЭН 97%. Универсалист: электричество плюс тепло.Смотрели также
- Гибридная станция как резерв для котла
- Какой аккумулятор нужен для солнечной станции
- Сколько солнечных панелей нужно для дома
Окупаемость и когда коллектор имеет смысл
Короткий ответ
Коллектор окупается за счёт ГВС летом и межсезонья (апрель–октябрь). Для отопления дома зимой коллектор не окупается — потребность в тепле максимальна, выработка минимальна. Комбинированные схемы (коллектор летом + панели+тепловой насос зимой) работают, но сложнее.
На практике коллектор окупается через экономию газа летом. Если семья использует в сутки 150 л горячей воды в летний сезон, а газовый водонагреватель расходует на это 0,5 м³ газа в день, то за 6 месяцев (май–октябрь) экономия = 0,5 × 180 дней × 10 ₽/м³ = 900 ₽. Это немного, но прибавь переходные месяцы (март, апрель, ноябрь), и получится 1500–2000 ₽ в год экономии.
При стоимости установки 50–100 тысяч рублей окупаемость составит 25–50 лет. Не быстро. Но если ты уже платишь 500 ₽ в месяц за электрический водонагреватель (как в дорогих городах), то коллектор окупится за 5–10 лет.
Реальный расчёт: дом в Москве (инсоляция 3,57 кВт·ч/м²/сутки летом). Коллектор площадью 5 м² в июне вырабатывает примерно 5 × 3,57 × 0,75 (КПД) ≈ 13,4 кВт·ч в день. При температуре воды 60 °C это нагревает 200 л воды. Если иначе эта вода нагревалась газом по 10 ₽/м³, то экономия за месяц (30 дней, не все дни солнечные, условно 80% эффективности) = 200 л/день × 30 дней × 0,8 ÷ 1000 л/м³ × 10 ₽ ≈ 48 ₽. Скромно. Зато летом это деньги в кармане, а зимой нужно другое решение.
| Потребление ГВС | 100 л/сутки |
| Экономия газа/электричества летом | 200–300 ₽/мес |
| Экономия за 6 месяцев сезона | 1200–1800 ₽ |
| Стоимость установки (коллектор + бак + монтаж) | 50–100 тыс. ₽ |
| Окупаемость (примерно) | 25–40 лет в средней России |
Экономия быстрее, если летом электричество или газ дорогие (в больших городах). Также коллектор имеет смысл, если ты ищешь именно независимость от сети, а не ROI.
Монтаж на крышу: угол и ориентация
На вакуумном коллекторе один минус: нужен доступ на крышу для замены потрескавшейся трубки. На плоском коллекторе всё ремонтируется проще, но долго.
Часто спрашивают про коллекторы
Частые вопросы
Коллектор замёрзнет зимой?
Нет, если заполнить его антифризом (пропиленгликолем) или установить систему дренирования. При правильной защите коллектор работает в России даже при -40°C и холоднее.
Какой размер коллектора нужен семье из 4 человек?
Для чистого ГВС летом — 3–5 м². Площадь зависит от числа людей и климата. Для отопления зимой нужны панели с аккумулятором или гибридная схема, потому что коллектор зимой собирает мало энергии.
Можно ли сделать коллектор своими руками?
Можно сделать простой плоский коллектор из медных труб и доски, но вакуумный коллектор требует стеклодува и вакуумного насоса. Самодельный плоский коллектор работает, но на чуть ниже эффективности, чем заводской, и может подтечь.
Сколько лет прослужит коллектор?
При правильном монтаже и обслуживании — более 15 лет. Теплоноситель (антифриз) нужно менять каждые 5–6 лет. Проблемы с разрывом трубок чаще закладываются на производстве, чем появляются в эксплуатации.
Что эффективнее: коллектор или солнечная панель с ТЭНом?
Коллектор превращает солнце в тепло с КПД до 96%. Панель с ТЭНом преобразует солнце в электричество (~20%), потом в тепло, итого ~20% КПД. Коллектор в 5 раз эффективнее чистого нагрева воды.
Нужен ли системный щит автоматизации?
Для простой системы с циркулярным насосом достаточно дифференциального термореле, которое включает насос, когда коллектор горячее бака на 5–10 °C. Для умной автоматики нужен электронный контроллер.
