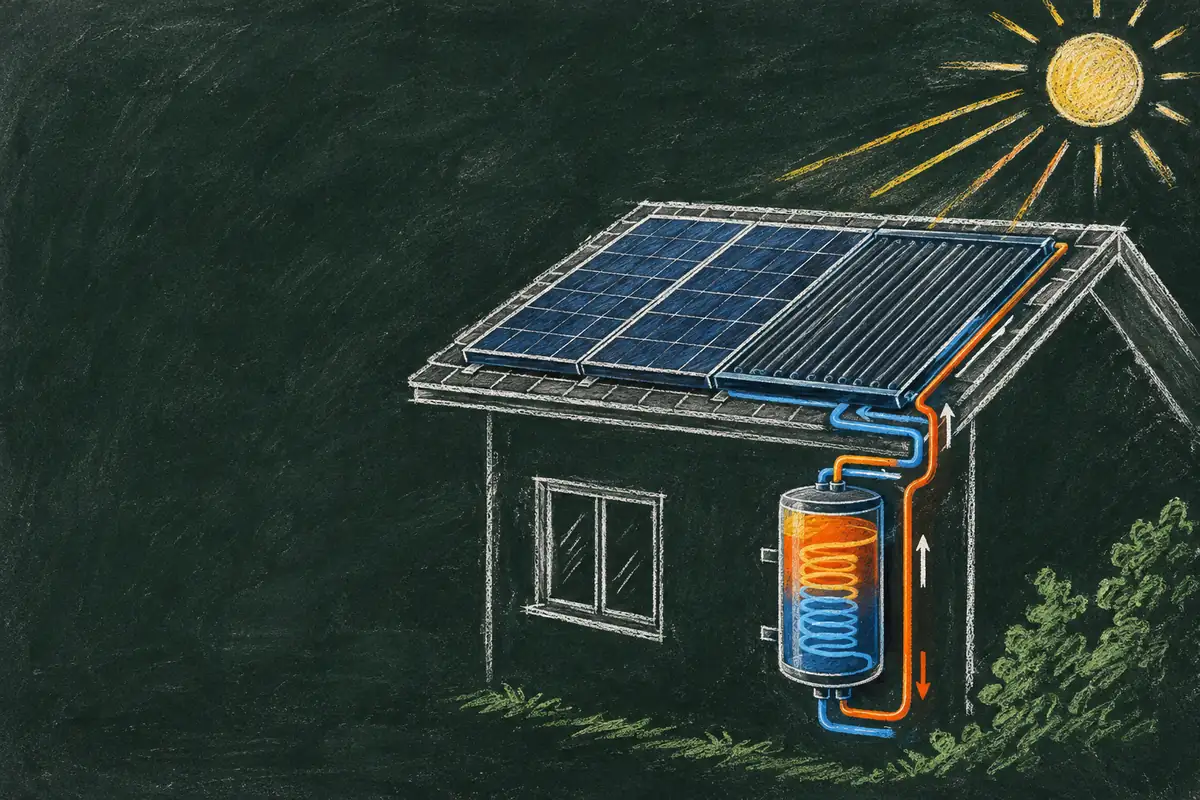

Обычная солнечная панель превращает только 15–20% солнечной энергии в электричество, остальное выделяется как тепло. Идея PVT панели проста: забрать это тепло и использовать его для горячего водоснабжения или отопления. Результат: две энергии из одного модуля вместо двух отдельных систем на крыше.
Короткий ответ
Гибридная PVT панель одновременно производит электричество (20% КПД) и тепло (60% КПД), итого 70–85% полезной энергии из одной площади крыши. Это в четыре раза больше эффективности обычной PV панели.
Как работает PVT панель

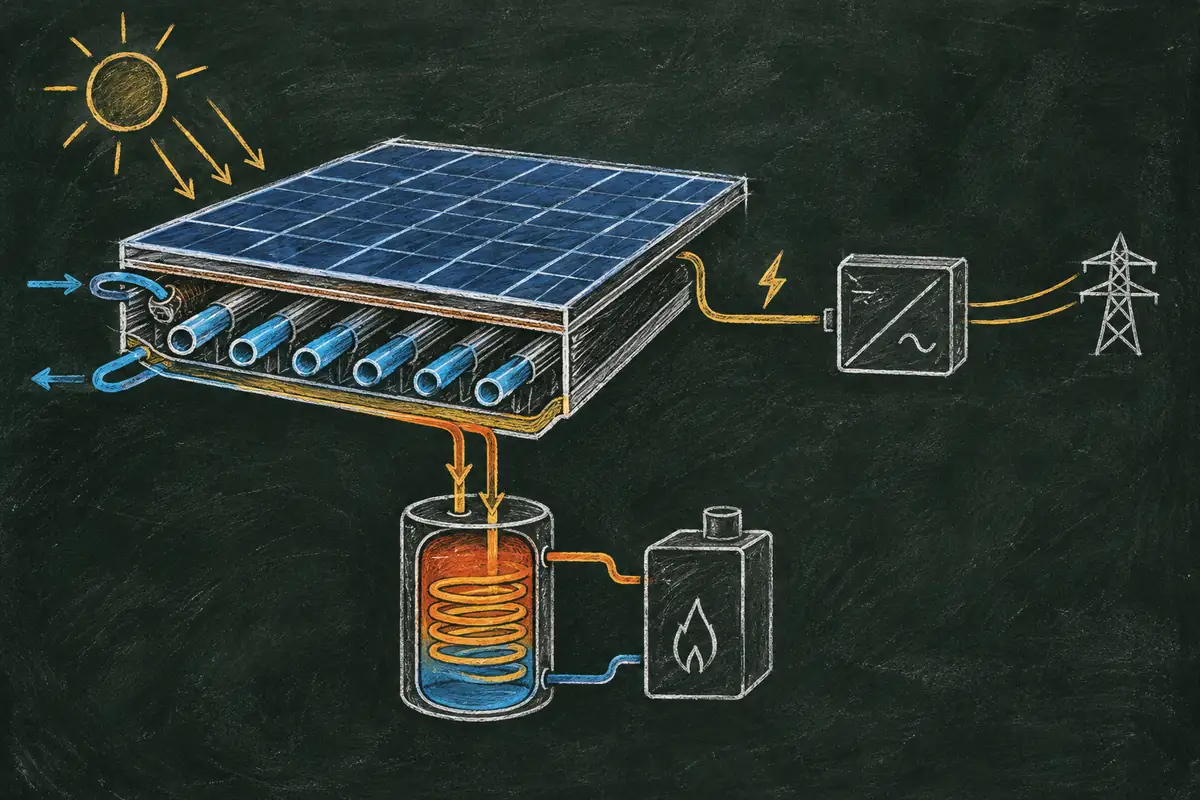

PVT (Photovoltaic-Thermal) это две системы в одном модуле. Сверху традиционная фотоэлектрическая панель преобразует свет в электричество. Снизу встроенный тепловой коллектор с теплообменником захватывает избыточное тепло от солнца и фотоячеек.
Процесс простой. Фотоны попадают на кремниевые ячейки верхнего слоя, возникает электрический ток около 20% КПД. Остальные 80% энергии выделяются как тепло, нагревают панель. Этот горячий воздух прижимается к алюминиевому или медному теплообменнику, расположенному сразу под ячейками.
Через встроенные трубки в теплообменнике циркулирует теплоноситель. Теплоноситель это смесь воды и гликоля (обычно 30–50% гликоля). Гликоль нужен, чтобы смесь не замёрзла при минус 20 градусов и ниже. Этот теплоноситель вбирает тепло от панели, становится горячим (до 60–80 градусов) и движется по трубам в систему отопления. Там его тепло передаётся в бойлер (для горячего водоснабжения) или радиаторы (для отопления дома).
Охлаждаясь, теплоноситель возвращается к панели, и цикл повторяется. Циркуляция идёт благодаря небольшому насосу мощностью 10–20 Вт. В итоге одна панель выдаёт два продукта: электроток в инвертор и горячую воду в систему.
Теплообменник
Устройство из металлических трубок в спиралях или змеевиком, где горячий воздух отдаёт тепло жидкости, которая перемещается далее в систему.
Теплоноситель
Жидкость (обычно вода + 30–50% пропиленгликоля), которая циркулирует в панели и переносит тепло. Гликоль не позволяет ей замёрзнуть при −20 °C и ниже.
КПД: две энергии в одной площади
| Обычная PV + Коллектор | PVT панель | |
|---|---|---|
| Электрический КПД | 15% | 20% (выше из-за охлаждения) |
| Тепловой КПД | 60% | 60% |
| Общий КПД | 15% + 60% = 75% разом | 70–85% в одной панели |
| Занимаемая площадь | 15 м² панели + 10 м² коллектора = 25 м² | 18–20 м² одной PVT |
| Внешний вид | Разные размеры, коллектор отличается | Равномерно, все одной высоты |
Обычная PV панель генерирует электричество с КПД 15–18%, остальная энергия теряется как тепло (панель нагревается до 60–70 °C). Тепловой коллектор работает с КПД 60%, но занимает отдельное место на крыше. PVT панель объединяет оба процесса: охлаждение электрических ячеек теплоносителем повышает их электрический КПД на 2–4%, при этом собранное тепло используется полезно. Итого: 70–85% энергии солнца становится полезной (электро + тепло) вместо ~60% раздельных систем.
Когда PVT панель выгоднее
Дом с ограниченной площадью крыши, нужны И электричество И тепло
Коттедж или дача, где крыша 30–40 м², потребление электроэнергии 5–10 кВт и нужна ГВС круглый год. Отдельные панель + коллектор не влезут или выглядят несуразно. PVT экономит место и выглядит единообразно.
Частный дом со среднего размера крышей, оба потока нужны равномерно
Крыша 50–60 м², летом нужна ГВС, зимой отопление + электричество. PVT даст оба потока, но сложнее обслуживать, чем простая комбинация панели + котла.
Нужно только электричество, отопление от газовой сети
Тепло из PVT не будет использовано, переплачиваете за половину функции. Дешевле обычная PV панель.
Нужно только отопление и ГВС, электричество не требуется
PVT переусложнит систему. Возьмите дешёвый тепловой коллектор и газовый котёл как резерв.
PVT против отдельных панели и коллектора
Главный вопрос: что выбрать, если нужны оба потока и место ограничено?
| Параметр | Обычная PV + Коллектор | PVT панель |
|---|---|---|
| Цена за кВт генерируемый | Дешевле (панель 25–30 ₽/Вт, коллектор 40–50 ₽/м²) | Дороже (50–80 ₽/Вт) из-за гидравлики |
| Площадь на 10 кВт полезной энергии | 25–30 м² | 18–22 м² |
| Сложность инсталляции | Низкая: повесить панель, подключить инвертор | Высокая: гидравлика, циркуляция, давление |
| Обслуживание | Минимальное: раз в год помыть | Обязательное: контроль теплоносителя, давления, циркуляции |
| Надёжность | Очень высокая: 30 лет без проблем | Высокая, но зависит от качества установки |
| Визуальный вид | Разномастные панели и коллектор | Единообразные панели, выглядит элегантнее |
| Отказ одной системы | Вторая работает независимо | Весь контур зависит от циркуляции |
На практике выбор между PVT и раздельными системами зависит от трёх факторов. Первый: доступная площадь крыши. Второй: бюджет монтажа и обслуживания. Третий: готовность пожертвовать простотой ради эффективности.
Если на крыше места достаточно 30–40 метров квадратных, раздельные системы надёжнее и дешевле. Панель повешена, инвертор подключен, забыли на 30 лет. Коллектор греет воду, работает с гарантией производителя. Два отдельных устройства, два отдельных отказа (маловероятные).
Если крыша мала (20–25 м²) и нужны одновременно электричество и тепло, PVT логичнее. Экономит 5–10 квадратных метров ценного места. Но требует инженера для установки, ежегодной проверки теплоносителя, понимания того, как работает циркуляция.
Сложность гидравлики: то, что не пишут в рекламе
Скрытые затраты на обслуживание
Внимание: PVT: не просто повесить панель и забыть. Нужна циркуляция жидкости, контроль давления, защита от замерзания и летнего перегрева. Без этого система быстро выйдет из строя.
В составе гидравлической части:
Обслуживание: каждый год проверить густоту теплоносителя гидрометром (не ниже −25 °C для средней полосы), контроль давления манометром (1,5–2 бара холодная система), ежегодный долив при необходимости. При недостаточном уходе теплоноситель окисляется (темнеет), эффективность тепловой части падает на 10–15% за 3 года.
На что смотреть при выборе PVT
Выбирая гибридную панель, смотрите не только на цену, но и на характеристики электрической и тепловой части. Электрический КПД должен быть не ниже 20%, тепловой КПД 60–70%. Материал теплообменника предпочтите алюминий (дешевле, достаточно эффективен), медь дороже, но служит дольше в агрессивной среде.
Важна система защиты от замерзания: убедитесь, что заливается правильная смесь гликоля (30–50%) и проверяется ежегодно. Худший случай: залили воду вместо смеси, пришли морозы, панель разорвало, ремонт дороже чем сама панель. Также смотрите на гарантию: европейские производители дают 10–20 лет на электричество и 10–15 на тепловую часть. Российских производителей нет, поэтому импорт и дольше сроки, но качество проверено.
| Электрический КПД модуля | 20–22% (выше: лучше, современные модули) |
| Тепловой КПД теплообменника | 60–70% в стандартных условиях |
| Рабочее давление | 1–3 бара (для домов достаточно) |
| Теплообменник | Алюминий (лучше: лёгкий, дешевле) vs Медь (дороже, но долговечнее) |
| Тип абсорбера | Direct-flow (сложнее, но эффективнее) vs Змеевик (проще) |
| Объём теплоносителя в панели | 0,5–1,5 л/м² (меньше: быстрее греется) |
| Гарантия | 10–20 лет на электричество, 10–15 на тепловую часть |
| Размер модуля | Обычно 1,6×1,0 м = 1,6 м² (как обычная панель) |
Производители и наличие в России
Рынок PVT молод и сосредоточен в Европе. До 2020 года таких панелей вообще почти не было, а сейчас ежегодно строят новые заводы. Крупные производители: Dualsun во Франции, Sunmaxx в Германии, Abora в Испании, несколько стартапов в Нидерландах. Вместе они выпускают примерно 500 тысяч модулей в год, при том что в целом мире монтируется 150 миллионов панелей PV.
Dualsun, например, производит PVT панели с прямоточным алюминиевым абсорбером (новое поколение Spring4). Sunmaxx специализируется на модульных системах, которые можно масштабировать. Качество европейских производителей проверено: 10–20 лет гарантия на электричество, 10–15 лет на тепловую часть.
Россия пока не производит PVT панели. На российском рынке только импорт через специализированные дилеры и интеграторы систем. Солнце кВт может подобрать и поставить гибридную систему под заказ из Европы, но сроки доставки 4–8 недель, цена включает таможню и логистику. Пока это экзотика для России, но спрос растёт, особенно в регионах с холодной зимой и коротким летом (Урал, Сибирь), где летний выброс тепла максимален.
Частые вопросы
Может ли PVT панель замёрзнуть зимой?
Да, если неправильно подобран теплоноситель. Нужна защита: обычно смесь воды и пропиленгликоля на 30–50%, которая не кристаллизуется при −20 °C. Без этого вода расширится при замерзании и разорвёт трубки.
Работает ли PVT в облачность?
Да, как обычная солнечная панель. Но выработка падает на 80–90% в пасмурный день. Электричество генерируется лучше облачности, тепло: хуже всего (низкая интенсивность солнца).
Нужны ли батареи при PVT?
Зависит от потребления. Если только горячее водоснабжение и отопление: можно без АКБ (тепло используется сразу). Если нужен резерв электроэнергии ночью: батареи обязательны, как при обычной PV.
Сколько м² PVT нужно для дома?
На среднее потребление 5 кВт электро + 5 кВт тепло: примерно 15–25 м² гибридных панелей. Точный расчёт зависит от климата, угла наклона, потребления и месячного графика.
Дешевле ли PVT чем отдельные панель + коллектор?
Обычно дороже за киловатт (из-за сложности гидравлики). Но занимает меньше место, поэтому если крыша ограничена: может быть выгоднее. Полный расчёт требует КП от инженера.
Как долго служит PVT система?
Панель: 25–30 лет как обычная PV. Но гидравлика требует обслуживания: ежегодная проверка теплоносителя, контроль давления, возможный долив. Без этого система деградирует быстрее.
