Вы купили гибридный инвертор, установили солнечные панели и батарею, но приложение на смартфоне показывает непонятные графики. Что означают зелёные и синие линии, почему инвертор иногда пропадает из сети и как настроить Wi-Fi модуль? Разберём по шагам: от подключения до ежедневного мониторинга.
Короткий ответ
Wi-Fi мониторинг встроен в большинство гибридных инверторов Deye, Solis, LuxPower. Для начала работы скачайте приложение Solarman (или фирменное приложение), зарегистрируйтесь и добавьте инвертор по серийному номеру. Главные метрики, которые нужно отслеживать: мощность панелей (Ppv), потребление дома (Pload), уровень заряда батареи (SoC) и выработка за день (Eday).
| Встроенный Wi-Fi | Внешний модуль (dongle) | |
|---|---|---|
| Где находится | Внутри инвертора | Отдельное устройство, подключается через RS485 |
| Цена | Включён в стоимость инвертора | 5 000 - 12 000 руб |
| Установка | Не требуется | Подключение двух жил RS485, настройка в приложении |
| Подходит для | Новых моделей Deye, Solis, LuxPower | Старых инверторов без Wi-Fi, любых брендов с RS485 |
| Питание | От инвертора | От RS485 линии или отдельного источника 5-12 В |

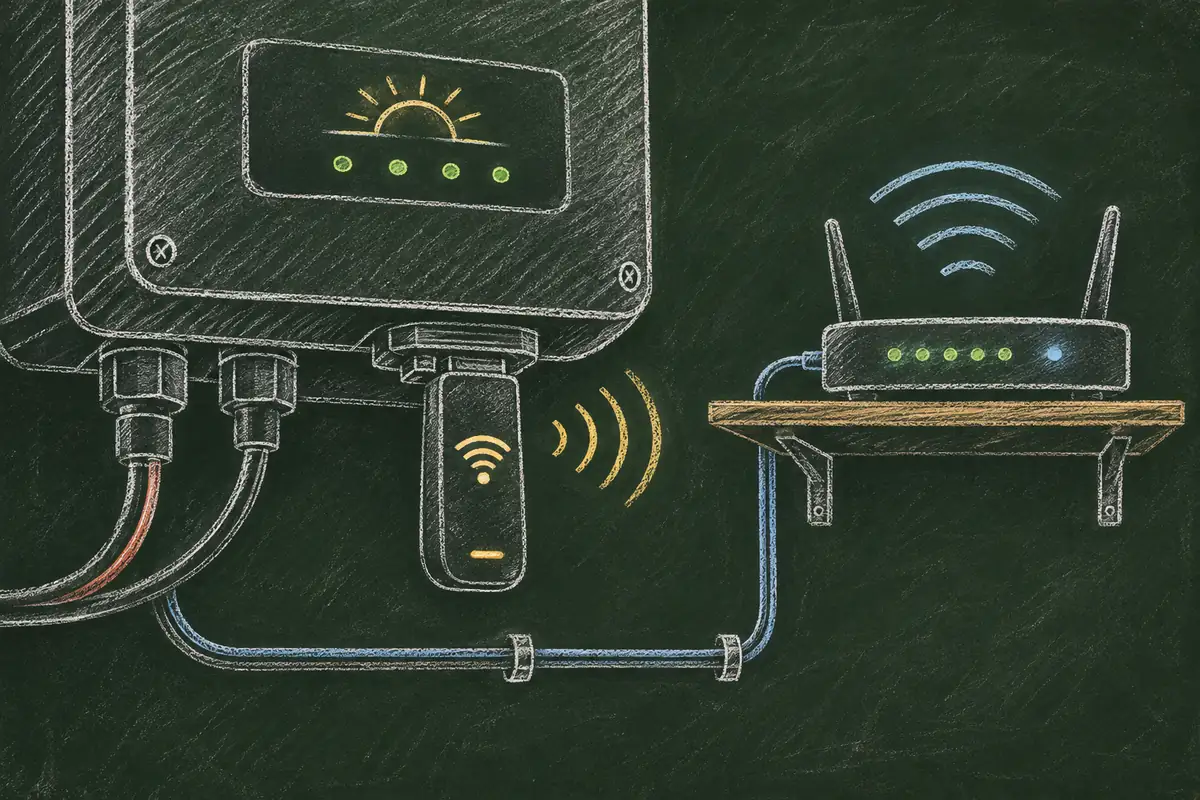

Если ваш инвертор выпущен после 2022 года, скорее всего Wi-Fi уже встроен. Проверить можно по спецификации на корпусе или в инструкции. Для старых моделей или инверторов без встроенного модуля подойдёт внешний донгл. Например, Huawei WLAN-FE SDongleA-05 стоит около 12 000 руб, Solis WiFi Stick обойдётся в 5 000-10 000 руб. Подключение простое: две жилы RS485 от инвертора к модулю, соблюдая полярность. Питание большинства модулей идёт по той же линии, отдельный блок не нужен. Как работает гибридный инвертор, мы подробно разбирали в статье Гибридный инвертор: что это и как работает.
Внешний модуль удобен тем, что его можно установить на любой инвертор с RS485. Это даёт возможность апгрейда без замены всего оборудования. Но учтите: модуль нужно разместить в зоне уверенного приёма Wi-Fi, а инвертор часто стоит в подвале или техпомещении, где сигнал слабый. В таком случае лучше использовать проводное подключение через LAN (Ethernet) или установить Wi-Fi усилитель.
Если вы только выбираете инвертор, обратите внимание на модели со встроенным Wi-Fi. Это дешевле и проще: не нужно покупать отдельный модуль и прокладывать кабель. Deye SUN-5K-SG03LP1-EU с Wi-Fi стоит 80-120 тыс. руб, и в эту цену уже включён модуль связи. Для сравнения: внешний Huawei донгл обойдётся в 12 тыс. руб, плюс время на установку.
Solarman - универсальное приложение, поддерживает большинство брендов. Также есть фирменные приложения: Deye App, SolisStorage. Скачайте из App Store или Google Play.
Укажите email и придумайте пароль. На указанную почту придёт письмо с подтверждением.
В приложении нажмите «Добавить устройство». Введите серийный номер (SN) с наклейки на корпусе инвертора и пароль (обычно 6 цифр, тоже на наклейке). Если наклейка повреждена, пароль можно сбросить через LCD-меню.
На LCD-экране инвертора выберите вашу домашнюю сеть 2.4 GHz и введите пароль. Если инвертор не имеет экрана, подключитесь к его точке доступа и настройте через приложение.
Через несколько минут в приложении появятся данные. Если этого не произошло, проверьте, что маршрутизатор работает на 2.4 GHz и сигнал достаточной силы.
Первая синхронизация может занять до 5 минут. Если данные не появились, проверьте, что маршрутизатор работает в режиме 2.4 GHz (инверторы не видят сети 5 GHz). Уровень сигнала должен быть не ниже -50 dBm. Если сигнал слабый, используйте Wi-Fi усилитель или переместите роутер ближе. О режимах работы инвертора читайте в статье Настройка гибридного инвертора.

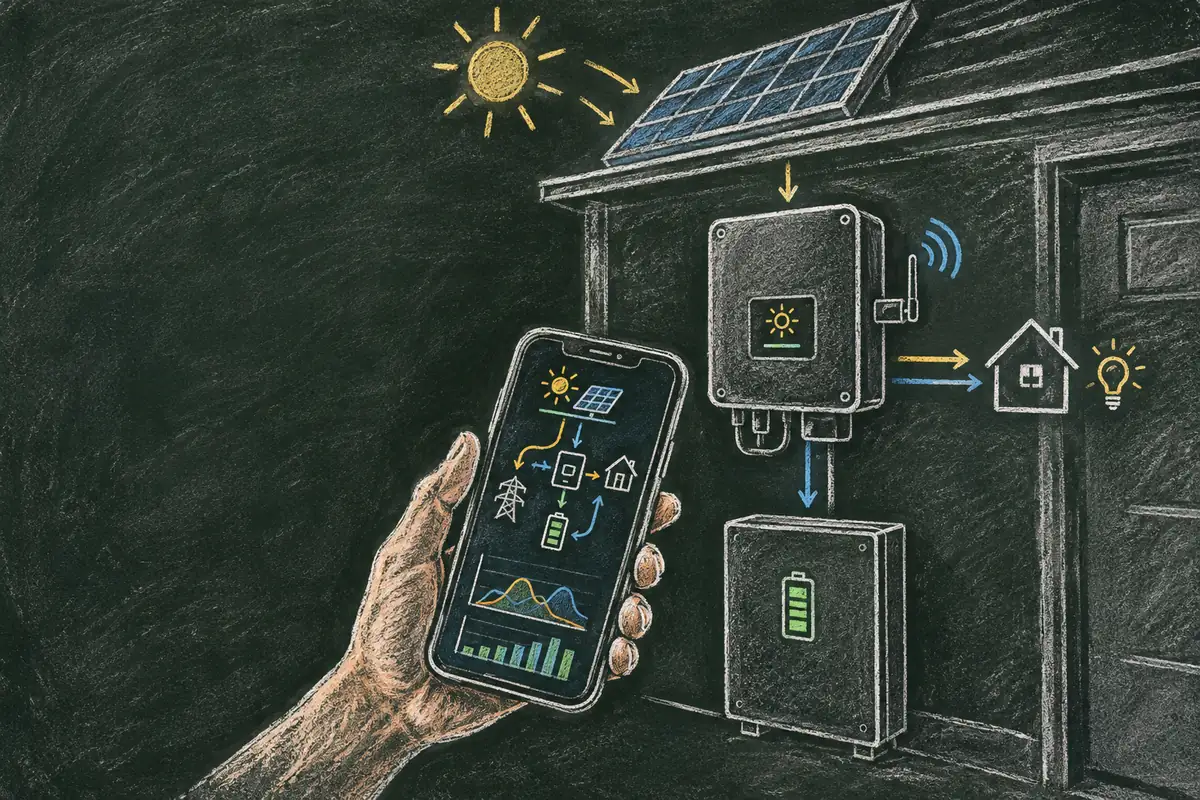

После подключения вы увидите в приложении несколько графиков. Вот четыре главных, которые нужно проверять ежедневно.
График выработки и потребления
- Зелёная линия показывает мощность солнечных панелей (Ppv). Синяя линия - потребление дома (Pload). Если зелёная выше синей, панели покрывают нагрузку и заряжают батарею. Если ниже, дом берёт энергию из сети или батареи.
- По часам видно, когда солнце активно, а когда вечером включаются бытовые приборы. Это помогает сдвинуть использование мощных приборов на светлое время.
Уровень батареи и энергия за день
- Круглый индикатор показывает SoC (State of Charge) - процент заряда батареи. Цифра Eday - сколько киловатт-часов выработано сегодня.
- Вечером по этим данным видно, хватит ли батареи на ночь. Если SoC падает ниже 20%, стоит пересмотреть режим работы инвертора или увеличить ёмкость батареи.
Эти четыре метрики дают полную картину работы станции. Если вы видите, что Ppv днём высокая, а SoC к вечеру не достигает 100%, значит, панели не покрывают потребление дома и заряд батареи одновременно. Возможно, стоит добавить панелей или изменить режим работы инвертора. Для примера: в Москве станция мощностью 5 кВт в июне вырабатывает около 650 кВт·ч, а в декабре - 68 кВт·ч (по данным PVGIS). Сравнивая фактическую Eday с этими цифрами, можно оценить, нет ли проблем с панелями или инвертором. Для Краснодара те же 5 кВт дадут 685 кВт·ч в июне и 290 кВт·ч в декабре, разница заметна. В Екатеринбурге зимой выработка ещё ниже: 5 кВт панелей дадут всего 133 кВт·ч в декабре. Поэтому зимой особенно важно следить, чтобы батарея успевала заряжаться в солнечные часы.
Инвертор offline в приложении, но работает. Это нормально. Wi-Fi модуль отвечает только за передачу данных, а не за управление инвертором. Если пропала связь, инвертор продолжает заряжать батарею и питать дом. Offline может означать проблему с облачным сервером приложения, а не с инвертором. Проверьте локально: зайдите в настройки маршрутизатора, найдите IP-адрес инвертора и откройте его веб-интерфейс.
Если инвертор часто теряет связь, проверьте уровень сигнала. Для стабильной работы рекомендуется уровень не ниже -50 dBm. Если сигнал слабый, переместите маршрутизатор ближе или используйте Wi-Fi усилитель. Также убедитесь, что маршрутизатор не перегружен: слишком много подключённых устройств могут влиять на стабильность.
Ещё одна причина потери связи: после перезагрузки роутера инвертор может не переподключиться автоматически. В этом случае нужно перезагрузить инвертор и заново настроить Wi-Fi через приложение. Чтобы избежать этого, настройте статический IP для инвертора в параметрах роутера.
Иногда проблема не в Wi-Fi, а в облачном сервисе. Если приложение показывает offline, но инвертор доступен по IP в локальной сети, значит, облачный сервер временно недоступен. В этом случае данные продолжают записываться в память инвертора и синхронизируются, когда связь восстановится. Волноваться не стоит.
Обратите внимание: Wi-Fi сигнал идёт от инвертора к роутеру, а не наоборот. Инвертор сам инициирует подключение. Поэтому если роутер перезагрузился, инвертор может не переподключиться автоматически. В этом случае потребуется перезагрузить и его. Если проблема повторяется, настройте статический IP для инвертора в настройках роутера.
| Проблема | Причина | Решение |
|---|---|---|
| Инвертор не подключается к Wi-Fi | Слабый сигнал (ниже -50 dBm) | Переместите маршрутизатор ближе или установите усилитель Wi-Fi сигнала |
| Приложение показывает offline | Маршрутизатор работает только на 5 GHz | Включите в настройках роутера режим 2.4 GHz или dual-band |
| Ошибка авторизации в приложении | Неверный пароль или серийный номер | Проверьте наклейку на корпусе инвертора, сбросьте пароль через LCD-меню |
| После перезагрузки роутера инвертор не виден | Инвертор не переподключился автоматически | Перезагрузите инвертор и заново настройте Wi-Fi через приложение |
Если ни одно из решений не помогло, попробуйте сбросить настройки Wi-Fi через LCD-меню инвертора и настроить заново. В крайнем случае выполните полную перезагрузку инвертора (выключить на 5 минут). Если инвертор не видит сеть даже после сброса, проверьте, не включён ли на роутере режим WPA3: инверторы поддерживают только WPA2. Схему подключения инвертора к панелям и батарее смотрите в статье Подключение гибридного инвертора.
Для батареи LiFePO4 главный параметр - SoC (State of Charge). Оптимальный диапазон 20-80%: так батарея прослужит максимальное количество циклов (до 6000). Если SoC регулярно падает ниже 10% или поднимается выше 90%, срок службы сокращается. Ток заряда (Icharge) может достигать 150 А, но для большинства домашних систем достаточно 50-80 А. Следите за температурой батареи: норма 15-35 °C, выше 45 °C инвертор остановит заряд для защиты.
| SoC (уровень заряда) | 20-80% для долгой жизни, 10-90% допустимо кратковременно |
| Ток заряда (I_charge) | 50-80 А для домашних систем, макс. 150 А |
| Температура батареи | 15-35 °C норма, выше 45 °C аварийная остановка |
| Напряжение (12 В система) | 10.0-14.6 В, рабочий диапазон |
Эти цифры помогут вовремя заметить нештатную ситуацию. Если температура батареи в приложении стабильно выше 40 °C, проверьте вентиляцию. Если SoC падает до 5% каждую ночь, ёмкости батареи не хватает, и стоит подумать о добавлении ещё одного модуля. Подробнее о выборе аккумулятора читайте в статье Какой аккумулятор нужен для солнечной электростанции.
Помимо стандартных метрик, в приложении можно посмотреть ток разрядки (Idischarge) и экспорт в сеть (Pexport). Если у вас оформлена микрогенерация по 208-ФЗ, экспорт не должен превышать лимит в 50 кВт. Wi-Fi мониторинг помогает контролировать этот параметр и избегать штрафов.
Если вы не хотите отправлять данные в облако, можно настроить локальный мониторинг через Home Assistant и Modbus TCP. Инвертор будет передавать данные только в вашу локальную сеть. Это бесплатно и безопасно. Для этого потребуется одноплатный компьютер (Raspberry Pi) с установленным Home Assistant и настроенным Modbus TCP подключением к инвертору. Все данные остаются в локальной сети. Сравнить фактическую выработку с расчётной можно в нашем калькуляторе выработки.
Для регионов с нестабильным интернетом можно использовать 4G-модем. Например, EG4 4G Monitoring Adapter передаёт данные через сотовую сеть. Это дороже, но не зависит от качества домашнего интернета. Также облачный сервер Solarman имеет резервные каналы в России и СНГ, что снижает риск потери данных.
Энергопотребление Wi-Fi модуля незначительно: встроенный модуль тратит 2-5 Вт в режиме ожидания и до 10 Вт при активной передаче. За месяц это около 3-7 кВт·ч, что составляет менее 0.5% от выработки станции. Можно не учитывать в расчётах окупаемости.
Если вы используете внешний модуль, убедитесь, что он получает достаточно питания. Некоторые модули требуют отдельного источника 5-12 В. Проверьте инструкцию: если модуль не включается, возможно, нужно подключить внешний блок питания.
Частые вопросы
Встроен ли Wi-Fi в моём инверторе?
Проверьте модель: у Deye серии SUN, Solis гибридные от 3 кВт, LuxPower LXP Wi-Fi встроен. Если инвертор старый или другого бренда, возможно, нужен внешний модуль.
Как переподключить инвертор к новой Wi-Fi сети?
Зайдите в LCD-меню инвертора, выберите раздел Wi-Fi, запустите сканирование сетей, выберите свою и введите пароль. Либо через приложение в режиме точки доступа.
Где найти пароль для приложения?
Серийный номер (SN) и пароль напечатаны на наклейке на корпусе инвертора. Обычно пароль состоит из 6 цифр. Если наклейка стерлась, пароль можно сбросить через LCD-меню.
Что делать, если домашняя сеть работает на 5 GHz?
Инверторы поддерживают только 2.4 GHz. Включите в маршрутизаторе dual-band (одновременно 2.4 и 5 GHz) или переключите устройство на 2.4 GHz.
Как проверить инвертор локально без интернета?
Подключитесь к той же локальной сети, что и инвертор. Откройте браузер и введите IP-адрес инвертора (узнайте его в настройках маршрутизатора). Откроется веб-интерфейс с данными в реальном времени.
Сколько энергии потребляет Wi-Fi модуль?
Встроенный модуль потребляет 2-5 Вт в режиме ожидания и до 10 Вт при активной передаче. Это менее 0.5% от мощности станции, можно не учитывать.
Можно ли мониторить инвертор без облака?
Да. Используйте Home Assistant с Modbus TCP или приложение Svitgrid, которое читает данные локально через Wi-Fi. Инвертор будет работать и без доступа к интернету.
