Сетевой инвертор: как подключается и чем отличается от гибридного

Сетевой инвертор — это небольшой прибор, который преобразует постоянный ток от панелей в переменный ток для дома и сети. Но есть одна важная особенность: при отключении сети он автоматически выключается. Это не баг, а защита от электротока на опорах ЛЭП.

Сетевой инвертор — что это и чем отличается от гибридного

Сетевой инвертор (grid-tie inverter) — это устройство, которое преобразует постоянный ток от панелей (DC 200–1000 В) в переменный ток сети (AC 230 В, 50 Гц). Главное: он работает только в паре с электросетью.

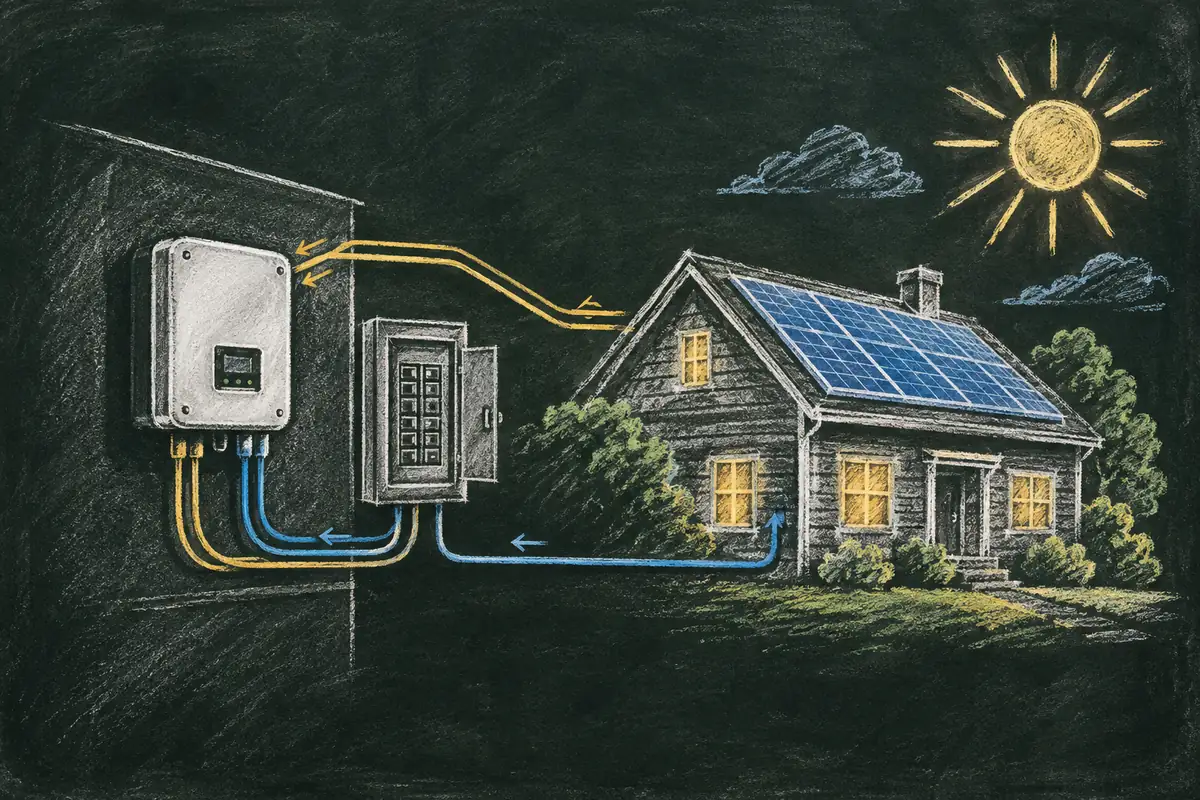

На практике система выглядит так: панели генерируют ток → инвертор преобразует → электроэнергия идёт в дом → излишки идут в сеть. Счётчик фиксирует импорт и экспорт.

Спрос на сетевые инверторы велик: 2859 показов в месяц в Яндексе. Популярны потому что дешевле гибридных на 100–150 тыс. руб. и проще в установке.

Anti-islanding защита: почему инвертор выключается при отключении сети

Islanding (изолирование) — это когда инвертор оказывается отключён от сети, но продолжает генерировать ток. Пример: на ЛЭП произошла авария, провод оборван. Сетевой инвертор не знает об этом и продолжает отправлять ток на оборванный провод. Электрик, работающий с линией, может получить смертельный удар от скрытого напряжения.

Международные стандарты (IEEE 1547, EN 50438) требуют, чтобы инвертор отключился за 2 секунды. Современные инверторы справляются за 100–200 мс.

Как работает anti-islanding защита:

1. Инвертор постоянно мониторит напряжение и частоту сети через входной дроссель.
2. Если напряжение упало более чем на 10% или частота отклонилась от 50 Гц → инвертор подозревает отключение.
3. За 100–200 мс инвертор открывает внутреннее реле и отключает выход AC.
4. Питание от панелей остаётся, но оно не доходит до сети (инвертор попросту не преобразует).

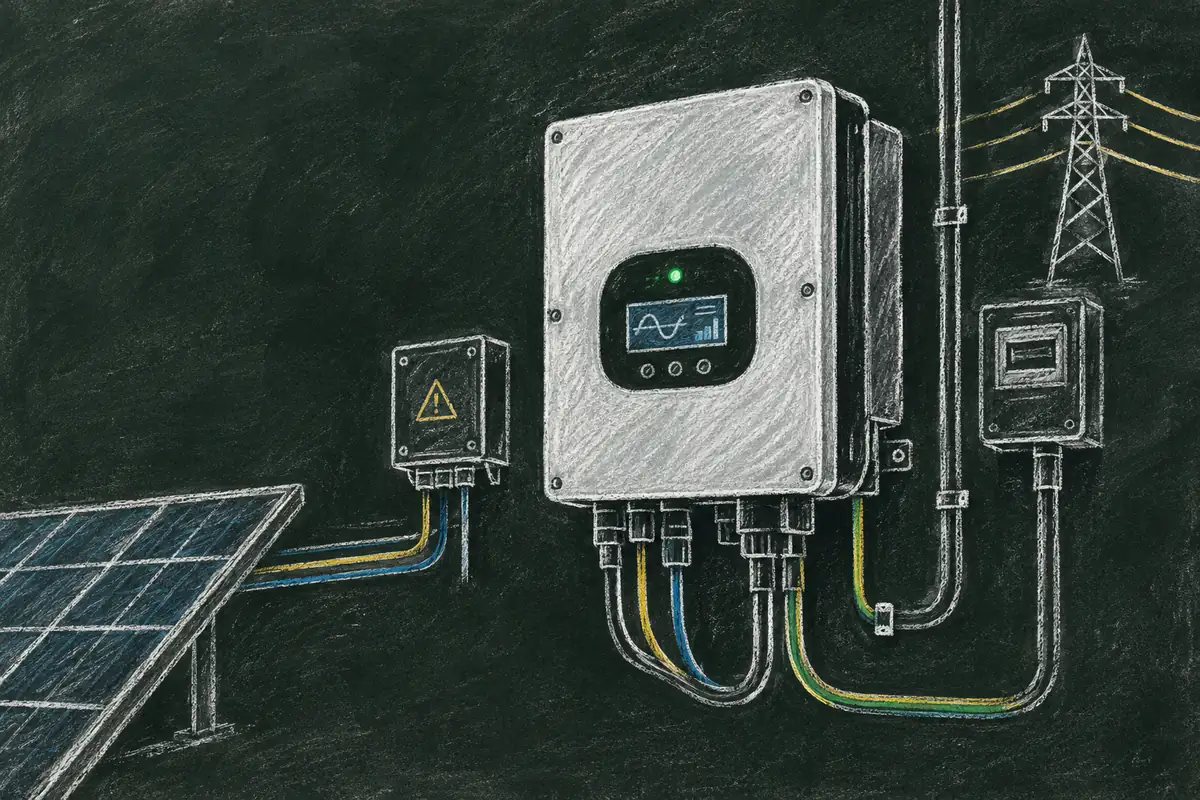

Схема подключения сетевого инвертора

Сетевой инвертор подключается в три этапа: вход DC от панелей, сам инвертор, выход AC в щиток дома и сеть.

Синхронизация с сетью: как инвертор подстраивает ток под 50 Гц

Сетевой инвертор не просто генерирует переменный ток, а активно синхронизируется с сетью. Это значит:

• Частота сети 50 Гц (диапазон 47.5-52 Гц разрешён). Инвертор должен совпадать с ней с точностью ±0.5 Гц.
• ПИД-контроллер встроен в инвертор. Постоянно измеряет напряжение и частоту сети через входной LC-дроссель.
• Корректировка в реальном времени. Выходное напряжение инвертора подстраивается под сеть каждые миллисекунды.
• Фазовый сдвиг между напряжением инвертора и сети должен быть менее 15° для максимальной передачи мощности.
• Диапазон входного напряжения DC зависит от модели. Для Deye SUN-5K-G это 200–1000 В, для других может быть 150–950 В.

КПД этого преобразования высок: 97–99% у современных моделей Deye (97.3–98.7% по даташитам). Это значит, что 1–3% энергии теряется на нагрев дросселя и трансформатора. Такие потери нормальны и не требуют дополнительного охлаждения в большинстве климатов РФ.

Напряжение холостого хода (Voc) панели при морозе растёт на 0.4% на каждый градус ниже 25°C. Поэтому при -20°C напряжение строки может быть на 18% выше, чем при STC (25°C). Это критично учитывать при подборе панелей к инвертору.

Ограничение экспорта: правило 208-ФЗ и как его ставить

В России микрогенерация регулируется Законом 208-ФЗ (вступил 26.06.2026). Главное правило:

Как технически ограничить экспорт:

Если сетевая компания потребует ограничить мощность экспорта, устанавливается датчик CT (Current Transformer) на основной фазе перед счётчиком. Вот как он работает:

Таблица выбора: когда сетевой лучше гибридного

Производители сетевых инверторов в России

На рынке РФ основные бренды (октябрь 2026):

• Deye (китайская, deye.com). Серия SUN-XXK-G (однофазные до 10 кВт) и SUN-XXK-GT (трёхфазные). КПД 97.3–98.7% в зависимости от модели. Диапазон входного DC 200–1000 В. Максимальный выходной ток 70 А. Сертификаты CE, RoHS. Гарантия 5 лет (расширенная до 10 за доп. плату). Цена октябрь 2026: SUN-5K-G около 140 тыс. руб., SUN-10K-G около 200 тыс. руб.
• Must (китайская). Серия PV-AC (PV30, PV50). КПД 98–98.5%, похожи на Deye по характеристикам. Цена около 130 тыс. на 5 кВт. Редче встречается на рынке РФ.
• GoodWe (китайская). Доступна через интернет-магазины (Aliexpress, озон). КПД 98%, цена ниже, но сложнее с гарантией на русском.
• Huawei (китайская). Практически не видна на рынке РФ, доступна в странах ближнего зарубежья.
• SMA (немецкая, высокий класс). КПД 99%, но цены очень высокие (500+ тыс. за 5 кВт). Не популярна на уровне частного дома из-за стоимости.

Все современные инверторы имеют встроенную защиту anti-islanding (срабатывание за 100–200 мс) и интерфейсы CAN/RS485 для подключения датчиков CT (для ограничения экспорта). Выбор часто сводится к цене и доступности в вашем регионе.

Расчёт мощности инвертора и сметы

Мощность сетевого инвертора выбирается по мощности панелей, но с запасом 15-20%. Вот почему:

• Панели на 5 кВ в идеальных условиях (STC 25°C, перпендикулярно солнцу) дают 5 кВт. Зимой в облаках это 1-1.5 кВт.
• Инвертор на 5 кВ справится с 5 кВт панелей летом. Но инверторы растут дискретно: 3, 5, 6, 8, 10 кВт. Так что 6-кВт инвертор на 5-кВт панели даст запас мощности.
• Стоимость сметы на октябрь 2026: панели 5 кВт (30-35 тыс.), инвертор 5-6 кВт (140-180 тыс.), кабели и защита (15-25 тыс.), монтаж (10-20 тыс.). Итого 195-260 тыс. руб.
• Окупаемость за счёт снижения счёта за свет. При потреблении 5000 кВт.ч в год и среднем тарифе 8 руб/кВт.ч экономия 40 тыс. в год. За 5-7 лет инвестиция окупится. После этого электроэнергия примерно халявная (только текущее обслуживание).

Сетевой инвертор vs генератор с АВР

Многие домовладельцы выбирают между сетевым инвертором с панелями и дизель-генератором с автоматическим вводом резерва (АВР). Давайте сравним:

• Генератор 5 кВ стоит 30-50 тыс. руб. Дизель обойдётся на 50-100 тыс. дороже. Бензин дорогой, потребление 1.5-2 л/час.
• Инвертор + панели на 100-200 тыс. делают энергию из солнца. Топливо даром, но зависит от погоды.
• Выгода инвертора: после окупаемости экономия 40+ тыс. в год. Генератор требует обслуживание (смена масла, свечей, чистка фильтра) и топливо каждый месяц.
• Генератор нужен в местах без сети, как подстраховка на зиму. Инвертор нужен в городе, где сеть стабильна.

5 типичных ошибок при установке сетевого инвертора

• Нет УЗИП на DC сторону. При ударе молнии в панель или кровлю импульс прошёл в инвертор. Выгорел силовой модуль (140+ тыс. руб.). Решение: обязательно ставить разрядник класса III перед инвертором.
• Нет дифавтомата на AC сторону. При повреждении изоляции кабеля ток утечки не отсекается, риск поражения для людей. Решение: дифавтомат A-type с срабатыванием 30 мА обязателен по ПУЭ.
• Забыли CT датчик при микрогенерации. Инвертор экспортирует свыше лимита 15 кВ, энергокомпания обнаруживает это при аудите. Штраф по договору. Решение: установить датчик ДО сдачи объекта.
• Строка по напряжению больше Vmax инвертора из-за ошибки расчёта. При морозе напряжение панели растёт на 0.4% на градус, и на -20°C может быть на 18% выше нормы. Инвертор не запустится или выгорит при первом же пике напряжения.
• Кабель DC слишком тонкий (2.5 мм² на длину 50 м). Падение напряжения превысило 3%, что снизило КПД на 1-2%. Инвертор работает с меньшей мощностью. Решение: считайте падение напряжения по формуле U(%) = 2ρLI/(10S), где L длина (м), I ток (A), S сечение (мм²). Допуск менее 3%.

Как избежать: проверьте напряжение панели при -20°C (оно растёт на ~0.4% на каждый градус мороза). Считайте падение напряжения по формуле U = 2ρL×I/S, где ρ=0.018 для меди, допустимое падение < 3%.
