Крупные солнечные станции работают на концентраторах и расплавленной соли, достигая температур 500+ °C и КПД 30%. Этот способ на порядок мощнее фотоэлектрических панелей, но требует масштаба. Почему такие станции не строят в домах и что из этой технологии можно применить в быту.
Короткий ответ
Солнечная тепловая электростанция (СТЭС) фокусирует солнечное излучение через зеркала на приёмник, нагревает теплоноситель (масло, соль, пар) до 400–700 °C и вращает паровую турбину. Мощнее панелей по КПД, но строится только масштабом 10+ МВт. Для дома применимы тепловые коллекторы, которые работают по похожему принципу, но для горячей воды.
Как работает солнечная тепловая электростанция
Солнечная тепловая ЭС работает по старой как паровой двигатель идее: сконцентрировать солнечное тепло, нагреть рабочую жидкость до высокой температуры, заставить пар вращать турбину, турбина вращает генератор. Разница в масштабе: если паровоз топит дровами, СТЭС используют 500–1000 управляемых зеркал, направляя свет на один приёмник.
Цепь энергии в СТЭС
- Солнце светит на Землю. Инсоляция примерно 1000 Вт/м² в ясный день.
- Гелиостаты ловят свет. Управляемые зеркала отслеживают движение Солнца и отражают лучи в одну точку: приёмник на вершине башни или труба в фокусе жёлоба.
- Приёмник нагревает жидкость. Солнечная энергия концентрируется, превращается в тепло. Температура: 500–700 °C в башне, 400 °C в жёлобах.
- Горячая жидкость двигает турбину. Пар расширяется в каналах турбины, её лопасти вращаются. Масло или расплавленная соль передают тепло воде, вода превращается в пар.
- Генератор производит электричество. Вал турбины крутит генератор, как в любой электростанции.
- Отработанный пар охлаждается. Конденсатор превращает пар обратно в воду, её переиспользуют. Круг замыкается.
Концентратор
Система зеркал или линз, которая собирает рассеянные солнечные лучи и фокусирует их в одной точке с высокой плотностью энергии. В СТЭС — гелиостаты (башня) или параболические жёлоба.
Теплоноситель
Жидкость, которая переносит тепло от приёмника в генератор. В башнях часто расплавленная соль (800 °C держит), в жёлобах синтетическое масло (400 °C максимум).
Гелиостат
Управляемое зеркало размером 50–100 м², которое вращается вслед за Солнцем и направляет отражённый свет на приёмник. Китайская станция использует 15 927 таких зеркал.

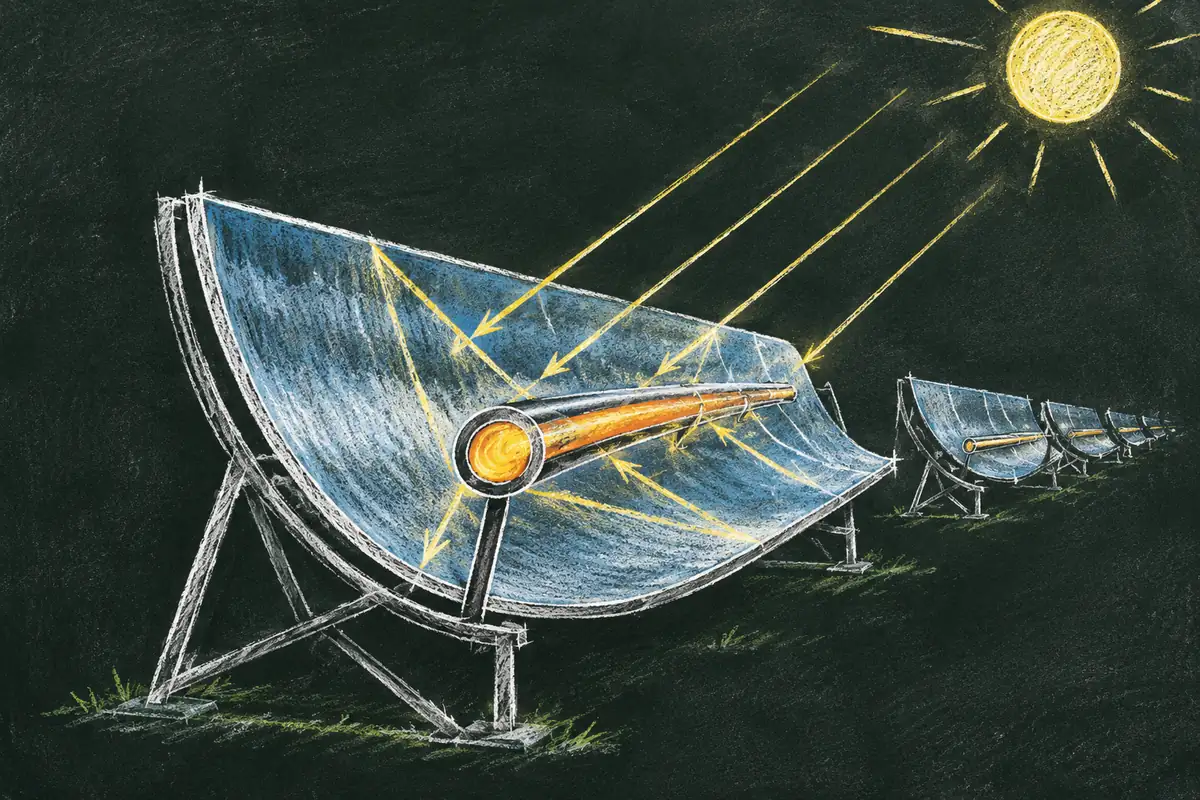

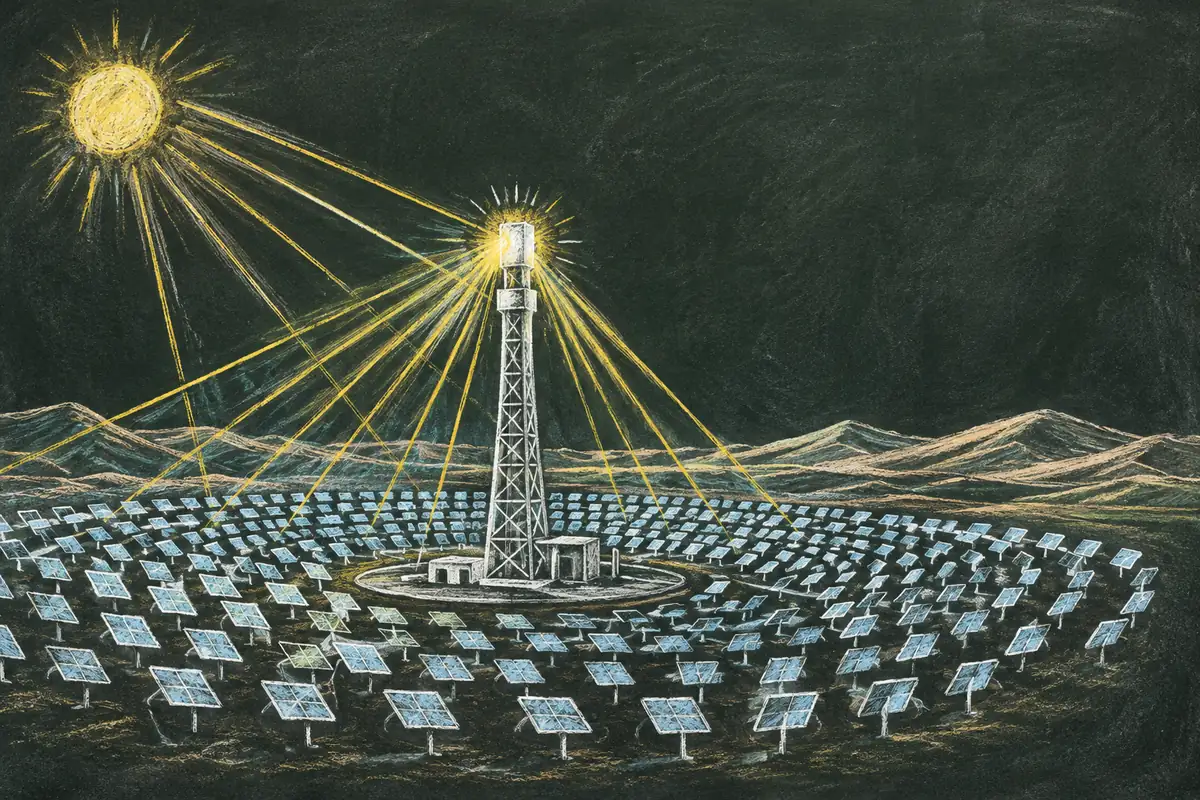

Башня vs параболические жёлоба
Два основных типа СТЭС отличаются в том, как они концентрируют свет и где находится приёмник.
| Параметр | Башенная система | Параболические жёлоба |
|---|---|---|
| Основной элемент | Центральная башня + гелиостаты вокруг | Ряды параболических зеркальных труб |
| Температура рабочей жидкости | 500–700 °C (расплавленная соль) | 400 °C (синтетическое масло) |
| Тип приёмника | Один приёмник на башне, освещённый со всех сторон | Трубчатый приёмник в фокусе каждого жёлоба |
| КПД термодинамический | 40–45% (высокая температура) | 30–35% (низкотемпературный цикл) |
| Аккумулирование тепла | Расплавленная соль держит тепло 6–12 часов | Масло быстро охлаждается, аккумуляции нет |
| Масштабируемость | Сложнее (требует синхронизации 500+ зеркал) | Проще (можно добавлять ряды жёлобов) |
| Стоимость | Выше (автоматика, герметизация) | Ниже за МВт (модульность) |
| Примеры | Марокко Нур (580 МВт), Китай (недавние тесты) | США Solana (140 МВт), MENA регионы |
КПД: почему тепловая лучше для прямого производства электричества
Солнечная тепловая ЭС производит электричество напрямую из тепла. Фотоэлектрические панели проходят цепь преобразований: свет → электричество → инвертор → ТЭН → тепло (если нужно тепло). Каждый этап теряет энергию.
Панель ФЭ: 20% КПД фотоэлектрический. Добавьте инвертор (−5%), ТЭН для нагрева воды (−5%) → итого 18–19% полезного тепла из солнца.
СТЭС с машиной Стирлинга (экспериментальная версия SunCatcher): достигает 31,25% КПД. Классическая башня с паровой турбиной: 35–40% КПД общего цикла. Не потому что Стирлинг волшебный, а потому что прямое преобразование тепла → механическая работа эффективнее, чем путь через электроэнергию и обратно в тепло.
Почему СТЭС не строят для частного дома
Идея построить маленькую версию СТЭС встречает объективные препятствия. Вот почему это экономически и практически нереально для дома.
Масштаб и площадь
Минимальная жизнеспособная СТЭС производит 10–50 МВт. Для этого требуется поле зеркал площадью 50–200 гектаров. Средний участок в Подмосковье — 10–20 соток (0,1–0,2 га). Даже если у тебя есть 10 гектаров (многие сельские хозяйства имеют), окупаемость инвестиции потребует продажи электричества в сеть, что требует лицензии и подключения к высоковольтной сети.
Температуры и материалы
Трубки и приёмник работают при 400–700 °C. Это требует специальных сталей, керамики, герметизирующих материалов. Труба на 500 °C лопается при малейшей ошибке в установке. Для дома это риск: разрыв под давлением, пожар, потеря циркулирующей жидкости.
Автоматика слежения
Каждое зеркало должно двигаться в течение дня, следуя за Солнцем. Для 500+ зеркал это требует мощной системы ПЛК, датчиков, электромоторов. При сбое одного зеркала другие сфокусированные лучи могут сжечь приёмник. На станциях это предусмотрено, в доме это усложнение без смысла.
Опасность сосредоточенного света
Сконцентрированный солнечный свет в фокусе может иметь температуру окружающей среды выше 1500 °C — риск ожогов, пожаров, непредвиденных взрывов пара. На промышленных станциях это контролируется. На даче такой риск неприемлем.
Экономия только на масштабе
СТЭС себестоимость постоянна: земля, дизайн, монтаж, управление. Если разделить на 1 МВт, то экономия возникает при мощностях 50+ МВт. На 1 МВт стоимость электричества вырастает в несколько раз. На даче, где максимальный расход 10–20 кВт, СТЭС экономически бессмысленна.
Что из СТЭС технологии работает в доме
Главное отличие между СТЭС и домашними системами в масштабе и целях. Промышленная СТЭС производит мегаватты электричества, которые идут в сеть. Домашняя система производит киловатты для собственного потребления. Если СТЭС работает днём и ночью с накопителем расплавленной соли, то коллектор работает только днём летом. Если СТЭС требует синхронизации сотен зеркал, то коллектор просто лежит на крыше неподвижным. Это не означает, что СТЭС плохая, просто она разработана для других целей и масштабов. Понимание этих различий помогает выбрать правильное решение для своего дома без иллюзий про маленькую копию Морокканского Нура на даче.
Хотя большую СТЭС построить нельзя, принцип концентрирования солнца нашёл применение в малых масштабах. На бытовом уровне это означает: не зеркальное поле площадью в гектар, а компактные системы, которые нагревают воду или производят электричество для нужд одного дома или хозяйства. Понимание того, как работают большие станции, помогает выбрать правильное решение для своего дома.
Семье нужна горячая вода летом и весну
Солнечный тепловой коллектор (плоский или вакуумный) 2–5 м² нагревает воду с КПД 60–85%. Работает без движущихся частей, стоит 50–100 тыс. ₽. Окупается за 5–10 лет. Это упрощённая версия СТЭС идеи: зеркала сконцентрировали свет, нагрели жидкость, получили горячую воду.
Нужна автономия и резерв летом
Коллектор 3–4 м² + панели 1–2 кВт + аккумулятор 5–10 кВт·ч. Коллектор нагревает воду днём, панели заряжают батарею. Зимой система слабеет, но работает. Это комбинация тепловой и электрической технологии.
Экспериментировать с концентраторами
Параболический рефлектор DIY 1–2 м² с небольшим двигателем Стирлинга в фокусе. Может генерировать 50–200 Вт электричества, но надёжность и окупаемость неясны. Это техническое хобби, не промышленное решение.
Крупные солнечные тепловые ЭС в мире
Несколько станций доказали жизнеспособность технологии на промышленном масштабе.
| Станция | Страна | Год | Мощность МВт | Тип | Примечания |
|---|---|---|---|---|---|
| Нур (Noor) | Марокко | 2016–2018 | 580 (объединённый комплекс) | Башня + жёлоба | Одна из крупнейших; аккумуляция расплавленной соли 7–8 часов |
| Solana | США, Аризона | 2013 | 140 | Параболические жёлоба | 2700 зеркальных труб, 7,7 км² площади |
| Иванпах | США, Калифорния | 2014 | 377 | Башенная | Облачность снижает выработку |
| PSA (испытатель) | Испания | с 1980-х | До 20 кВт | Экспериментальная | Тестовая площадка для новых технологий |
| Дэтиян Башня | Китай | 2018 | 100 | Башенная | Соль 565 °C, аккумуляция 10 часов |
Машина Стирлинга: микро-версия СТЭС
Машина Стирлинга — замкнутый цикл с газом внутри, работает на разнице температур. Если один конец нагревается солнцем до 500 °C, другой охлаждается воздухом, газ расширяется и сжимается, вращая вал генератора.
Опытная установка SunCatcher (Heliogen, экс-компания Brillian) достигла 31,25% КПД. На маленьком масштабе (1–10 кВт) КПД падает, потому что теплопотери пропорциональны площади, а мощность пропорциональна объёму. Стирлинг работает лучше на больших объёмах.
Почему её не видишь на крышах домов? Стоимость, надёжность, нехватка серийного производства. Проще купить панели и батарею.
Частые вопросы
Вопросы про солнечные тепловые станции
Правда ли, что СТЭС работают всю ночь на накопленном тепле?
Да, если используют расплавленную соль как аккумулятор. Соль остывает медленно и может отдавать тепло генератору 6–12 часов после заката. Без накопления СТЭС работает только днём.
Можно ли построить маленькую СТЭС на даче своими руками?
Практически невозможно. Нужны герметичные трубы под давлением, автоматика слежения за солнцем, полированные зеркала. Стоимость и риск безопасности делают это нереалистичным. Для дома проще коллектор.
Сколько зеркал нужно для 1 МВт?
Зависит от типа. Башня требует 500–1000 гелиостатов площадью 50–100 м² каждый. Параболические жёлоба требуют 1000–2000 м длины концентраторов. Для 1 МВт общая площадь зеркал примерно 2–3 гектара.
Почему не делают мини-СТЭС мощностью 10–100 кВт для частных домов?
Экономия СТЭС работает только на масштабе 10+ МВт. Затраты на управление, герметизацию и слежение не окупаются на малых мощностях. Для дома выгоднее панели, коллектор или тепловой насос.
Какая максимальная температура в приёмнике СТЭС?
В башне жидкость достигает 500–700 °C. В параболических жёлобах масло нагревается до 400 °C. Высокие температуры требуют специальных материалов и герметизации, что увеличивает стоимость.
Может ли расплавленная соль замёрзнуть?
Соль (натрий/калий хлорид) плавится при 800+ °C и мёрзнет при 850+ °C в чистом виде, но в смесях работает эффективнее при 290–565 °C. Её хранят в теплоизолированных баках, чтобы она не остыла ниже температуры плавления.
Чем расплавленная соль лучше масла?
Соль держит тепло дольше (большая теплоёмкость), дешевле, безопаснее (не горит). Масло работает при более низких температурах, проще в параболических жёлобах. Выбор зависит от типа станции и климата.
Резюме
Солнечная тепловая электростанция — это индустриальная технология для крупного масштаба (10+ МВт, десятки гектаров). Она эффективнее фотоэлектрических панелей (35–40% КПД vs 20%) потому что работает по прямому принципу: свет → тепло → турбина → электричество, без преобразований.
Для частного дома СТЭС невозможна из-за масштаба, температур, управления и стоимости. Зато принципы работают в малых масштабах: солнечный коллектор для горячей воды (60–85% КПД), гибридные системы с панелями и аккумуляторами, экспериментальные микро-Стирлинги. Они дешевле и безопаснее.
Если ты хочешь независимость от сети летом и горячую воду, выбирай коллектор + панели. Если нужна полная автономия — комбинируй коллектор, панели, батарею и тепловой насос. СТЭС оставляй для чтения новостей о десятках МВт в Марокко и Китае.
