Литиевые батареи LiFePO4 держат свой ресурс 6000-8000 циклов только при соблюдении четырёх правил: правильное напряжение, низкие токи на морозе, регулярная балансировка и правильное хранение. Инвертор сам не знает эти правила.
Короткий ответ
Ставь в инверторе абсорбцию 56,8 В и float 54 В (для 51,2-вольтовой системы). Заряжай токами 0,5C при любой температуре, 1C только при +5°C и выше. При минусе ниже 0°C выключи заряд или включи подогрев батареи.LiFePO4
литий-железо-фосфатные аккумуляторы. На одну ячейку приходится 3,2 В номинального напряжения и 3,65 В при полном заряде.
Какое напряжение ставить в инверторе
На ячейку LiFePO4 номинально 3,2 В. При заряде напряжение поднимается до 3,65 В — это максимум по даташитам EVE LF280K и CATL. Если инвертор будет давать больше, батарея начнёт терять ёмкость быстрее, а ресурс упадёт с обещанных 6000 циклов до 2000-3000.
Вот как это пересчитывается на реальные системы:
| Система | Ячеек | Напряжение CC-CV | Абсорбция (UV) | Float (UV) |
|---|---|---|---|---|
| 12 В (4S) | 4 | 14,6 В | 14,2 В | 13,5 В |
| 24 В (8S) | 8 | 29,2 В | 28,4 В | 27,0 В |
| 48 В (16S) | 16 | 58,4 В | 56,8 В | 54,0 В |
| 51,2 В (16S) | 16 | 58,4 В | 56,8 В | 54,0 В |
Жирные цифры выше — максимумы из даташитов производителей (EVE, CATL). Но производители инверторов выбирают чуть ниже, чтобы подарить батарее страховку: Victron пишет 56,8 В вместо 58,4 В, а float 54 В вместо идеального 54,4 В.
Важно: в РФ часто собирают 48-вольтовые батареи на 15 ячейках (Pylontech US5000), а не на 16. У таких напряжения 52,5-53,5 В, не 56,8 В. Если ты купишь универсальный контроллер на 48 В и подешевле, он может дать 56,8 В и сломать чужую батарею.
Два этапа заряда: CC и CV
Если просто подать максимальное напряжение, батарея получит удар по BMS, и заряд отключится защитой. Поэтому правильный заряд идёт двумя фазами.
Если ты видишь, что батарея заряжается за 15 минут или «полностью в течение часа», что-то не так. Скорее всего, инвертор выбрал высокий ток, но потом отключился по защите, потому что напряжение зашкалило.
Рекомендуемый ток для долгой жизни батареи: 0,5C. Это сбалансированный выбор, экономит время и не вредит батарее. При 100 Ач это 50 А.
Почему нельзя заряжать при минусовой температуре
Все производители (EVE, CATL, Victron, Pylontech) пишут в мануалах одно: заряжать можно только выше 0°C. Pylontech даже требует от +5°C.
Почему мороз вреден? При низких температурах литий медленнее двигается через электролит анода, и вместо встраивания в структуру графита он оседает поверхностным слоем — это называется литиевым покрытием (plating). Это покрытие хрупкое, частично отваливается при разряде, и батарея теряет ёмкость. Исследование в журнале Ionics (2017) показало, что при −10°C и токе 1C потеря 10-15% ёмкости происходит за один цикл, из них 5% необратимо.
warn
А что если температура 0-+10°C? Заряжать можно, но медленнее. По опыту продавцов, ток не должен превышать 0,2-0,3C. То есть для 100 Ач батареи вместо нормальных 50 А ставишь 20-30 А.
Решение на зиму: подогрев. Батарея сама по себе не генерирует тепло при заряде. Включи греющий мат мощностью 20-60 Вт с термостатом. Он включится при +0°C и выключится при +10°C. За час такой мат нагреет 100 Ач батарею с 0 до +10°C за счёт ~60 Вт·ч энергии, что панели при солнце дают в первый же час.
Балансировка: как не дать ячейкам разбежаться
Внутри батареи 16 ячеек, параллельно подключены одна к другой. Они должны заряжаться синхронно, чтобы ни одна не переполнилась, пока другая ещё полна только наполовину. Если разбалансируются, одна умрёт быстро, и вся батарея потеряет ёмкость.

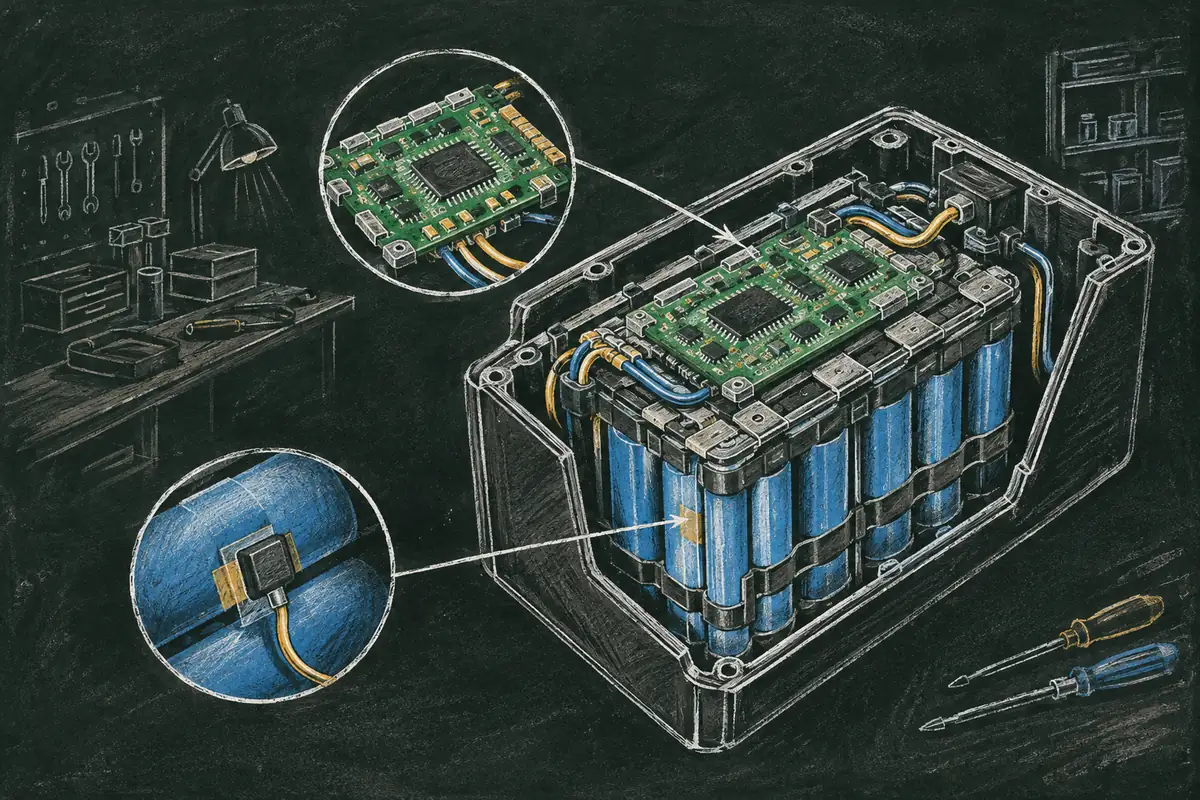

Этим занимается встроенный в BMS балансир. Но он работает только при напряжении выше 3,50 В на ячейку, то есть примерно после 90% заряда.
Пассивный балансир (Daly BMS): пропускает через малый резистор 30-50 мА при избытке. Это медленно, но надёжно. На него можно забить и просто периодически давать батарее полный цикл.
Активный балансир (JK-BMS, Victron): перекачивает между ячейками до 2 А. Быстрее. Но требует, чтобы при сборке батареи все ячейки уже прошли верхнюю балансировку. Иначе BMS отсекает заряд раньше, чем балансир готов.
Обязательный ритуал: абсорбция раз в месяц. По мануалу Victron, батарея должна стоять при макс. напряжении (56,8 В) минимум 2-8 часов. За это время внутренний балансир выровняет ячейки. Летом, когда панели часто поднимают батарею до макс., это происходит естественно. Зимой или если ты держишь батарею на низком SOC, включи абсорбцию вручную в меню инвертора.
Если этого не делать, ячейки постепенно разойдутся, и батарея потеряет ёмкость за 1-2 года вместо обещанных 6000 циклов.
Как хранить батарею зимой
Если батарея стоит в неотапливаемом гараже или на даче с ноября по апрель, её нужно правильно законсервировать.
Есть мануал батареи
Сверяй именно его. EVE LF280K советует хранить при 30-50% SOC, проверять каждые 6 месяцев. Pylontech требует 90% SOC, потому что его BMS понемногу разряжается и переполнение страшнее, чем саморазряд.
Универсальный совет
30-50% SOC при температуре 0…+35°C. В этом диапазоне саморазряд минимален. Проверяй раз в 6 месяцев и при необходимости добавь 10% SOC.
Главный запрет
Не храни батарею при напряжении ниже 2,9 В на ячейку (ниже 46,4 В на 16S). Переразряд вызывает микрошортции внутри и необратимую потерю ёмкости.
Перед первым запуском весной дай батарее прогреться при комнатной температуре час, потом измерь напряжение. Если оно упало меньше чем на 5% от сохранённого, батарея в порядке.
Зарядное устройство и связь инвертора с батареей
Батарею LiFePO4 нельзя заряжать простым зарядным устройством. Ей нужна двусторонняя связь с инвертором.
Как это работает:
- Контроллер MPPT или PWM берёт энергию от панелей и повышает/понижает напряжение для инвертора.
- BMS батареи подключена к инвертору по кабелю CAN или RS485 (это сигнальный кабель, не силовой).
- Когда батарея полна, BMS подаёт сигнал отключиться, и контроллер прекращает заряд.
- Когда температура упала ниже 0°C, BMS блокирует заряд, и инвертор это видит.
Если связи нет, инвертор не знает о запрете батареи и продолжит подавать ток. Защита BMS сработает и разорвёт цепь, но это грубый способ — лучше предварительно договариваться.
Victron Lithium Battery Smart — пример эталонного BMS. Он заблокирует заряд при температуре ниже +5°C и выше +50°C, при напряжении выше 56,8 В и ниже 48 В. Все эти уставки можно изменить, но на это есть причины.
Типичные ошибки и их последствия
- Перед первым запуском инвертора замерь напряжение батареи вольтметром. Оно должно быть в диапазоне 48-56 В (для 16S). Если ниже 48 В, батарея повреждена.
- Проверь связь BMS с инвертором: если есть CAN или RS485 кабель, убедись, что он подключен и корректно настроен в меню инвертора. Без связи батарея рискует.
- Установи термостат на греющий мат: выключение при +10°C, включение при 0°C. Зимой батарея не пройдёт ниже нуля.
- Один раз в месяц (или по мануалу) включи абсорбцию вручную через меню. Батарея должна постоять при 56,8 В примерно 2 часа.
- Не пытайся прошить BMS самостоятельно, если не уверен. Неправильные уставки — частая причина смерти батареи.
tip
Что проверить, если что-то не так
Батарея часто отключается при заряде, напряжение скачет
Напряжение в инверторе выше максимума. Зайди в меню инвертора и понизь абсорбцию с 56,8 В до 56,0 В. Попробуй снова.
Зимой батарея вообще не берёт заряд
Это нормально ниже 0°С — BMS блокирует заряд. Включи подогрев или дождись потепления. Если подогрев есть встроенный, дай ему время (обычно час на 100 Ач).
За полгода ёмкость упала на 20%
Вероятная причина: переполнение или частые глубокие разряды. Проверь напряжение в меню инвертора и нижний предел напряжения (не ниже 48 В).
BMS молчит, но инвертор работает странно
Нет связи по CAN. Проверь кабель и его концы (часто окисляются), переподключи или переприслуши в меню инвертора.
Как это работает в системе
Вопрос о заряде LiFePO4 неотделим от выбора самой батареи. Если ты ещё не знаешь, какую АКБ выбрать, прочитай как выбрать аккумулятор для солнечной станции — там подробнее про ёмкость и технологии.
Если батарея уже в доме, но инвертор требует настройки, смотри как работает гибридный инвертор и его профили заряда.
Проверить выработку своей станции и прогнозировать, сколько часов батарея продержит на резерве, помогает калькулятор выработки.
Частые вопросы
Можно ли заряжать LiFePO4 на морозе?
Заряжать при температуре ниже 0°C запрещено всеми производителями. При температуре выше 0°C (до +10°C) можно, но медленнее, не быстрее 0,2-0,3C. Причина: при низких температурах происходит необратимое литиевое покрытие анода, что сокращает ресурс батареи.
Какое напряжение должно быть в инверторе?
Для 51,2-вольтовой системы (16 последовательных ячеек) устанавливают абсорбцию 56,8 В и float 54 В. Это соответствует 3,55 В и 3,375 В на одну ячейку LiFePO4. Точное значение зависит от производителя батареи — всегда сверяйте мануал.
Как долго заряжается батарея?
При стандартном токе 0,5C время заряда около 2 часов (CC-фаза час, CV-фаза еще час). При ускоренном заряде 1C — около 1 часа. Токи выше 1C допустимы только при температуре от +5°C до +45°C.
Нужна ли абсорбция при каждом заряде?
Абсорбция (напряжение на 2-8 часов при макс. напряжении) нужна для работы внутренней балансировки BMS. Обязательна раз в месяц по мануалам Victron. При частых коротких циклов летнего зарядки от панелей абсорбция может быть ежедневной.
Как хранить батарею зимой?
Сверяй мануал конкретной батареи. В общем случае: 30-50% SOC при температуре 0…+35°C, проверка один раз в 6 месяцев. Главное — не допустить полного разряда (ниже 2,9 В на ячейку), иначе переразряд сделает батарею мёртвой.
Что делать, если батарея не берёт заряд при минусовой температуре?
Это нормальное поведение BMS. Включи встроенный подогрев (если есть) или присоедини внешний нагревательный мат мощностью 20-60 Вт с термостатом. Дождись прогрева до +5°C, и заряд возобновится.
Какой ток и напряжение максимальные?
Максимум зависит от производителя: у EVE и CATL это ток 1C при 0…45°C и напряжение 3,65 В на ячейку. У Pylontech (48В) это 100 А (примерно 2C). Всегда смотри даташит батареи перед первым запуском.
