Для безопасной работы LiFePO4 нужна хорошая BMS — плата управления, которая следит за каждой ячейкой сотни раз в секунду. Она защищает от перенапряжения, короткого замыкания и запрещает зарядку на морозе. Рассказываем, как выбрать BMS по максимальному току и почему активная балансировка лучше пассивной.
Короткий ответ
BMS (Battery Management System) — электронный охранник батареи. Она следит за напряжением каждой ячейки, температурой и током, отключает батарею при опасности (перенапряжение, перегрузка, мороз ниже 0°C). При выборе главное. Максимальный ток разряда (считается как мощность инвертора / напряжение батареи) и совместимость с вашим инвертором (протокол CAN или RS485).
Что такое BMS: электронный охранник батареи

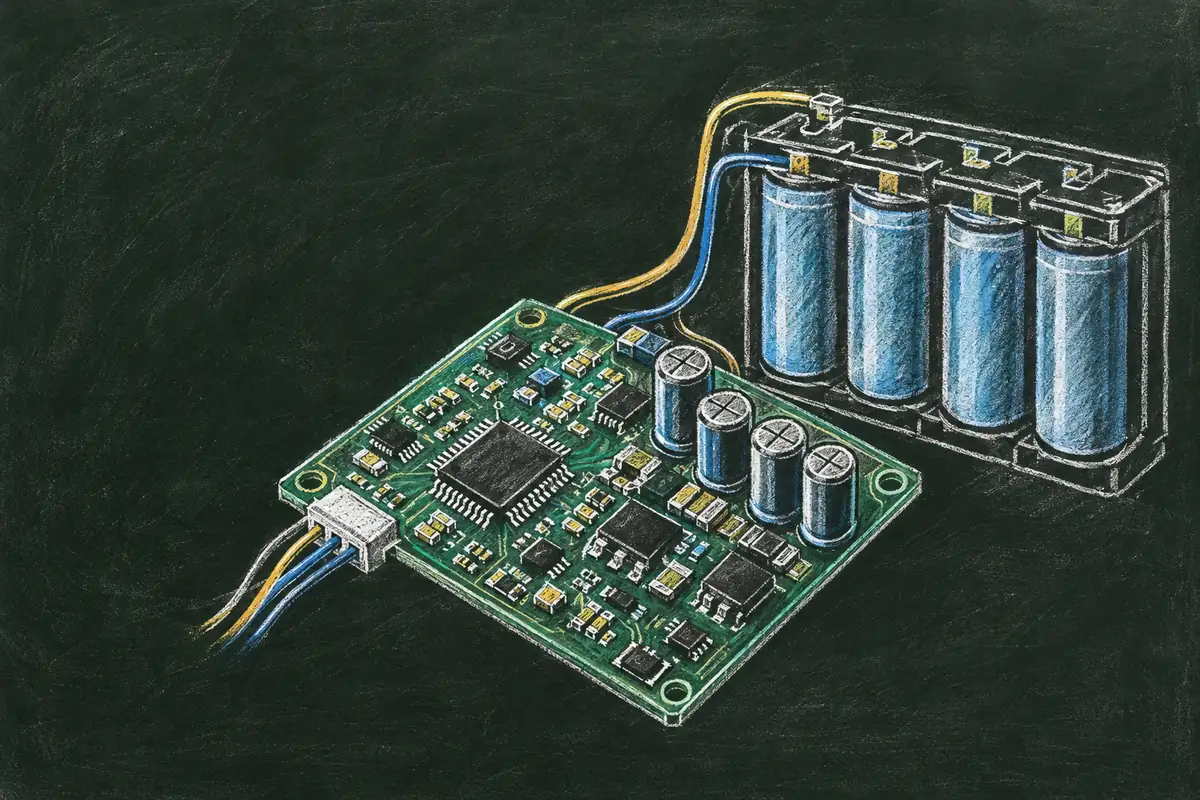

BMS (Battery Management System) — электронная плата, встроенная в корпус батареи или интегрированная в инвертор. Её главная задача: мониторить каждую ячейку батареи более 100 раз в секунду. Батарея LiFePO4 на 48 В состоит из 16 ячеек (16S), на 24 В из 8 ячеек (8S). Каждая ячейка работает в диапазоне от 2,5 до 3,65 В. Если одна ячейка выйдет за границы, это повредит всю батарею.
BMS постоянно спрашивает каждую ячейку: «Какое у тебя напряжение? Какая температура?» При любой аномалии (например, напряжение скачком поднялось выше 3,7 В) БМС немедленно разрывает цепь, отключая батарею от зарядки или нагрузки. Это как airbag в машине. Срабатывает за миллисекунды, прежде чем что-то сломается.
Ток разряда (CDC, Continuous Discharge Current)
максимальный постоянный ток, который БМС позволяет выводить из батареи, обычно указывается в амперах (А). Например, BMS на 200 А значит, что батарея может выдавать не более 200 А без автоотключения.
4 функции защиты BMS: от чего она спасает
Хорошая BMS защищает от четырёх основных опасностей. Каждая функция имеет чёткий порог срабатывания, указанный в спецификации БМС.
| Защита | Порог срабатывания | Время отключения | Что происходит |
|---|---|---|---|
| Перенапряжение (OVP) | ≥3,65 В на ячейке | менее 10 мс | БМС отключает зарядку |
| Переразряд (ODP) | ≤2,5 В на ячейке | менее 100 мс | БМС отключает нагрузку |
| Перегрузка по току (OCP) | более 150% номинала | 1–5 сек | БМС разрывает цепь |
| Короткое замыкание | скачок тока выше 10x номинала | 10–100 мс | мгновенное отключение |
Защита от перенапряжения срабатывает первой и её задача вовремя остановить зарядное устройство, если оно начало заряжать батарею слишком быстро или некорректно. Защита от переразряда предотвращает разряд ниже безопасного уровня, когда ячейки начинают деградировать необратимо.
Низкотемпературная защита: почему нельзя заряжать на морозе
Один из самых важных механизмов защиты — запрет на зарядку ниже 0°C. В России зимой это критически важно. Вот почему.
При температуре ниже 0°C движение ионов лития через электролит замедляется. При попытке заряда входящие ионы не успевают встроиться в кристаллическую решётку анода и вместо этого оседают на поверхности металлическим слоем. Это называется литиевое покрытие (lithium plating). Эти отложения формируют дендриты (острые кристаллы), которые со временем пронзают сепаратор (тонкую изолирующую плёнку между анодом и катодом) и вызывают короткое замыкание.
Результат: даже одна зарядка на морозе снижает ресурс батареи на 20–30%. Если повторять этот процесс, батарея быстро потеряет ёмкость и может выйти из строя уже через сезон.
| Мин. температура | Оптимум | Макс. температура | Примечание | |
|---|---|---|---|---|
| Заряд | 0°C | 10–45°C | 45°C | ниже 0°C. риск литиевого покрытия |
| Разряд | −20°C | 10–40°C | 60°C | разряд безопасен при морозе, но медленнее |
| Хранение | −20°C | 10–25°C | 25°C | на 50% заряда, в сухом месте |
Практический совет для России. если батарея стоит в неотапливаемом гараже или на даче, зимой переведите инвертор в режим только разряда (без заряда). Батарею можно хранить разряженной при минус до 20°C. Когда придёт весна и температура установится выше 5°C, включайте зарядку обратно.
Балансировка ячеек: пассивная vs активная
Батарея LiFePO4 на 48 В состоит из 16 ячеек, соединённых последовательно. Идеально бы все 16 ячеек были одинаковыми, но в реальности они отличаются на плюс-минус 10–50 мВ с производства. Со временем некоторые ячейки деградируют быстрее других (из-за температурных различий, производственного брака, асимметричного старения).
Проблема: при разряде батареи ячейка с самым низким напряжением выключится первой. Остальные 15 ячеек ещё полные, но система отключается. Вы теряете 6% ёмкости батареи просто так. Чем больше разбалансировка, тем меньше полезная ёмкость.
Балансировка выравнивает напряжение ячеек, чтобы все стареют одинаково. Есть два способа.
Пассивная балансировка. Работает так: если одна ячейка имеет напряжение выше, чем остальные, через эту ячейку пускают ток через резистор. Резистор нагревается, энергия уходит в тепло, напряжение ячейки падает. Ток обычно 100–500 мА, работает медленно. Минус: энергия теряется впустую (2–5% за цикл), батарея в корпусе нагревается.
Активная балансировка. Энергия из перезаряженной ячейки не рассеивается в тепло, а переправляется в недозаряженную ячейку через трансформатор или конвертер. Ток может быть 1–5 А (в 5–10 раз больше), она работает как при заряде, так и при разряде. Минус: дорогая электроника, сложнее в производстве. Плюс: энергия не теряется, батарея не нагревается, балансировка быстрее.
Вывод. активная балансировка предпочтительна для требовательных приложений (солнечные станции, резерв для котла), так как продлевает ресурс батареи на 20–30% относительно пассивной.
Как выбрать BMS по максимальному току разряда
Главный параметр BMS — максимальный непрерывный ток разряда (CDC, указывается в амперах). Как его посчитать?
Формула простая: Ток = Мощность / Напряжение системы
Пример 1: гибридный инвертор 5 кВт на 48 В
Ток = 5000 Вт / 48 В примерно 104 А. Выбираем BMS минимум 120 А (добавляем 15% запаса), лучше 150 А.
Пример 2: ИБП для котла 3 кВт на 48 В
Ток = 3000 Вт / 48 В примерно 62 А. Берём BMS на 100 А.
Второй важный параметр — ток заряда. Обычно он меньше: если батарея заряжается от инвертора с солнечных панелей, контроллер MPPT ограничивает ток. Смотрите документацию вашего контроллера. Чаще всего ток заряда указывается отдельно в спецификации BMS (например: 50 А зарядки, 100 А разрядки).

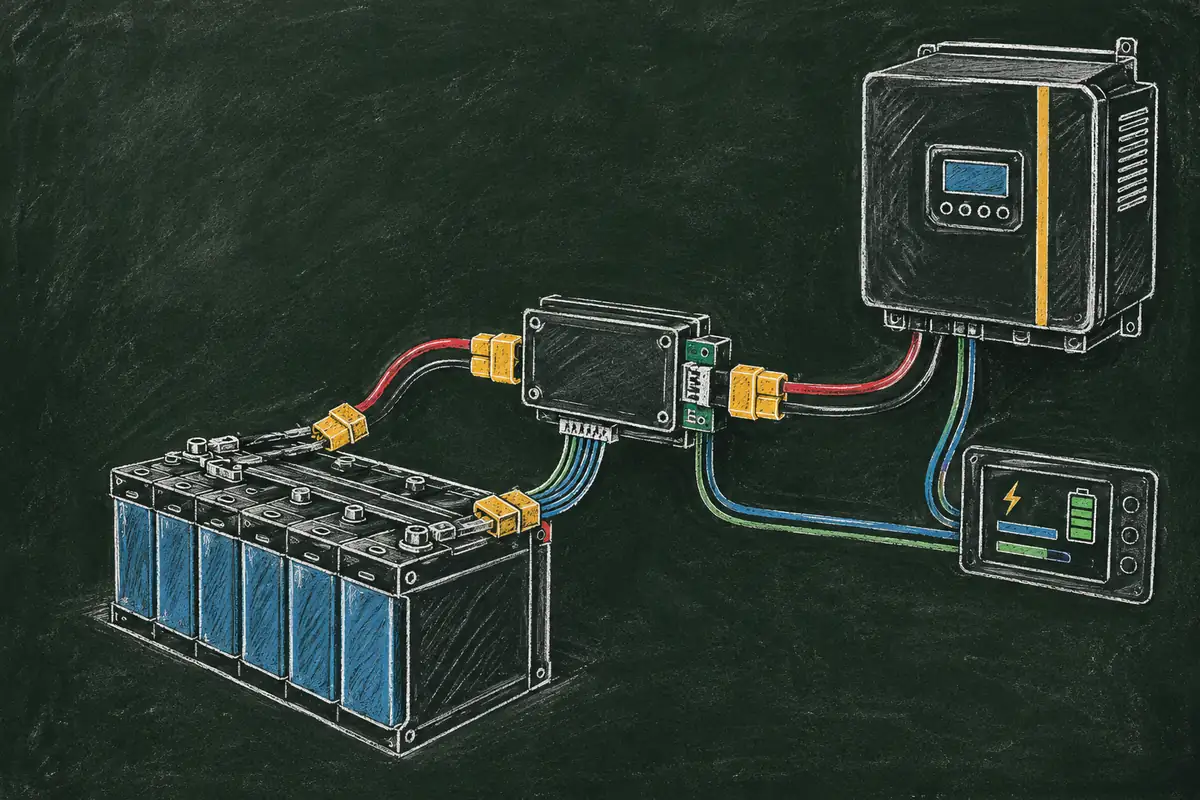

Связь BMS с инвертором: CAN и RS485
БМС должна общаться с инвертором, передавая информацию о состоянии батареи: напряжение, ток, температуру, уровень заряда (SOC). Без этого инвертор не знает, сколько энергии остаётся, и может неправильно переключаться между режимами.
Протокол CAN (Controller Area Network) — современный стандарт, используется в большинстве новых инверторов (Deye, Must, Goodwe). Двухпроводной кабель (CANH и CANL), витая пара, шилдированный от помех. Высокая скорость, надёжность, поддержка множества параметров.
Протокол RS485 — более старый стандарт, но всё ещё распространён. Тоже двухпроводной, витая пара. Медленнее чем CAN, но работает на дальние расстояния (до 100 м). Часто встречается в бюджетных системах.
При несовместимости протоколов инвертор просто не получит данные о батарее и будет работать по стандартным алгоритмам (обычно в режиме ограничения тока, чтобы не повредить батарею). Это снижает эффективность и может привести к проблемам при отключении сети.
Проверьте совместимость перед покупкой
Откройте документацию вашего инвертора (например, Deye SUN20-48), найдите раздел «Supported batteries» или «Compatible BMS». Там будет список моделей BMS, которые работают с этим инвертором по CAN-шине. Если вашей батареи нет в списке, она может не работать правильно с этим инвертором.
Как выбрать хорошую BMS: контрольный список
- максимальный ток разряда не менее расчётного значения + 15% запас
- ток заряда указан в спецификации и совместим с вашим контроллером
- поддерживает либо CAN, либо RS485 (совместимо с вашим инвертором)
- балансировка указана (пассивная или активная); активная предпочтительна
- температурная защита: блокировка зарядки ниже 0°C и выше 45°C
- гарантия от 5 лет на БМС, от 10 лет на электронику (красный флаг, если меньше)
- сертификат ГОСТ или CE (означает независимые испытания)
- отзывы на проверенных источниках (форумы, официальный сайт производителя)
Частые вопросы
Может ли BMS сломаться и батарея потеряет защиту?
Да, BMS может выйти из строя. Это либо микросхема из-за скачка напряжения, либо контроллер. Без БМС батарея остаётся без защиты от перенапряжения. Правильная установка (предохранители, РПН) добавляет внешний контур защиты на уровне инвертора.
Почему одни BMS работают с Deye, другие нет?
Потому что они используют разные протоколы связи. Deye чаще всего требует CAN-шину (CANH/CANL), а дешёвые китайские BMS работают только на RS485 или вообще без связи. Перед покупкой проверьте: найдите в спецификации Deye пункт «Supported batteries» и убедитесь, что ваша BMS там есть.
Сколько энергии теряется на пассивной балансировке?
При пассивной балансировке ток обычно 100–500 мА, рассеиваемая энергия уходит в тепло (резистор нагревается). При активной той же баланс происходит за счёт переноса энергии между ячейками. Энергия сохраняется. На практике: пассивная теряет 2–5% энергии за цикл балансировки, активная почти ничего.
Если у батареи нет BMS, опасна ли она?
Опасна, даже LiFePO4. Без BMS батарея не защищена от перенапряжения, переразряда и перегрева. Короткое замыкание или неправильный зарядник могут вызвать деградацию или газообразование. Всегда используйте батарею с БМС.
Какой ток BMS нужен для 5 кВт инвертора?
Мощность = Напряжение × Ток. Для 48 В и 5 кВт: Ток = 5000 Вт / 48 В ≈ 104 А. Выбирайте BMS не менее 120–150 А (с 15–50% запасом). Не режьте впритык, но и не переплачивайте за 300 А, если не надо.
Может ли заряжать батарею на морозе ниже нуля?
Нет. Ниже 0°C происходит литиевое покрытие: ионы лития не успевают встроиться в решётку анода и оседают металлическим слоем. Это необратимо снижает ресурс батареи на 20–30%. Правильная BMS блокирует зарядку ниже 0°C. Зимой в России разряжайте батарею, но не заряжайте. Дождитесь весны.
